设计文件分类及作用-通信信号产品制造与工艺管理

【摘要】:电路原理图是用于说明产品各元器件或单元电路间相互关系及电气工作原理的图,它是产品设计和性能分析的原始资料,也是编制印制板、电路板、装配图和接线图的依据。图8-3所示为电源电路的印制板装配图,它上面一般不画出印制导线,标出印制导线和元器件的图称为检修图。在电子产品中最常见也是必须要画的零件图是印制板图。

设计文件一般包括各种图纸(如电路原理图装配图、接线图等)、功能说明书、元器件清单等。

(一)设计文件的分类

设计文件的种类很多,各种产品的设计文件所需的文件种类也可能各不相同。文件的多少以能完整地表达所需意义而定。可以按文件的样式将设计文件分为三大类:文字性文件、表格性文件和工程图。

1.文字性设计文件

文字性设计文件主要包括产品标准或技术条件,以及技术说明、使用说明、安装说明和调试说明。

(1)产品标准或技术条件。产品标准或技术条件是对产品性能、技术参数、试验方法和检验要求等所做的规定。产品标准是反映产品技术水平的文件。有些产品标准是国家标准或行业标准做了明确规定的,文件可以引用,国家标准和行业标准未包括的内容文件应补充进去。一般来讲,企业制定的产品标准不能低于国家标准和行业标准。家用电器产品控制器中按技术条件要求编成的技术规格书也类似产品标准。

(2)技术说明、使用说明、安装说明、调试说明。技术说明是供研究、使用和维修产品用的,对产品的性能、工作原理、结构特点应说明清楚,其主要内容应包括产品技术参数、结构特点、工作原理、安装调整、使用和维修等内容。使用说明是供使用者正确使用产品而编写的,其主要内容是说明产品性能、基本工作原理、使用方法和注意事项。安装说明是供使用产品前的安装工作而编写的,其主要内容是产品性能、结构特点、安装图、安装方法及注意事项。调试说明是用来指导产品生产时调试其性能参数的。

2.表格性设计文件

表格性设计文件主要包括明细表、软件清单和接线表。

(1)明细表。明细表是构成产品(或某部分)的所有零部件、元器件和材料的汇总表,也叫物料清单。从明细表可以查到组成该产品的零部件、元器件及材料。

(2)软件清单。软件清单是记录软件程序的清单。

(3)接线表。接线表是用表格形式表述电子产品两部分之间的接线关系的文件,用于指导生产时这两部分的连接。

3.电子工程图

电子工程图主要包括电路原理图、方框图、装配图、零件图、逻辑图和软件流程图

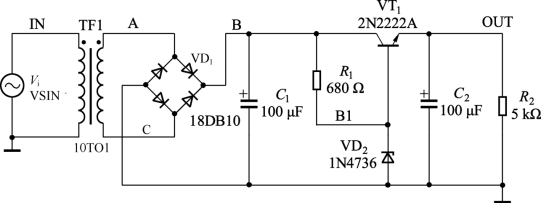

(1)电路原理图。电路原理图是用于说明产品各元器件或单元电路间相互关系及电气工作原理的图,它是产品设计和性能分析的原始资料,也是编制印制板、电路板、装配图和接线图的依据。图8-1所示为一简单电源电路原理图。

图8-1 电源电路原理图

电路原理图的要求如下:

① 原则上,图中所有元器件应以国家标准规定的图形符号和文字代号表示,文字代号一般标注在图形符号的右方或上方。

② 元器件位置应根据电气工作原理自左向右或自上而下顺序合理排列,图面应紧凑清晰、连线短且交叉少。图上的元器件可另外列出明细表,标明各自的项目代号、名称、型号及数量。

③ 有时为了清晰方便,某些单元电路在原理图上用方框图表示,并单独给出其原理图。

(2)方框图。方框图是用一个个方框表示电子产品的各个部分,用连线表示它们之间的连接,进而说明其组成结构和工作原理,是原理图的简化示意图。方框图又称系统图,其特点如下:

① 各个组成部分自左向右或自上而下排成一列或数列。在矩形、正方形内或图形符号上按其作用标出它们的名称或代号。

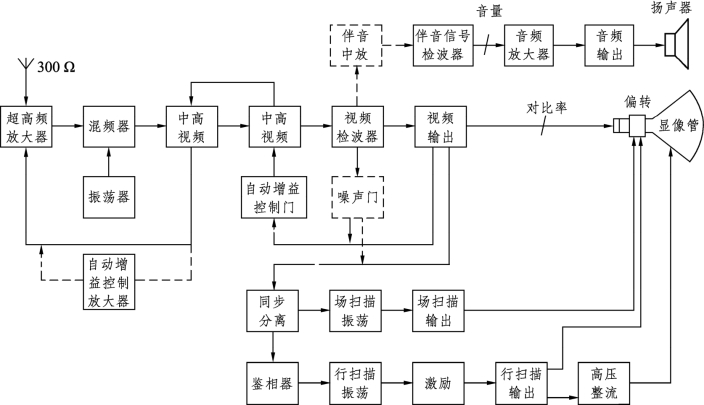

② 各组成部分间的连接用实线表示,机械连接以虚线表示,并在连接线上用箭头表示其作用过程和方向。必要时可在连接线上方标注该处的特征参数,如信号电平、波形、频率和阻抗等。图8-2所示是一种典型的半导体电视机的方框图。(www.chuimin.cn)

图8-2 半导体电视机方框图

(3)装配图。装配图是用机械制图的方法画出表示产品、组件、部件各组成部分装配组合相互关系的图样。装配图仅按直接装入的零、部、整件的装配结构进行绘制,要求完整、清楚地表示出产品的组成部分及其结构总形状。装配图的种类很多,按产品的级别分,有部件装配图和整件装配图;按生产管理和工艺分,有总装图、结构装配图、印制电路板装配图等。

装配图一般都应包括下列内容:

① 各种必要的视图。

② 装配时需要检查的尺寸及其偏差。

③ 外形尺寸、安装尺寸、与其他产品连接的位置和尺寸。

④ 装配过程中或装配后的加工要求。

⑤ 装配过程中需借助的配合或配制方法。

⑥ 其他必要的技术要求和说明。

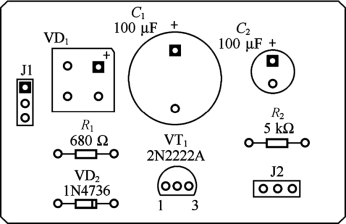

图8-3所示为电源电路的印制板装配图,它上面一般不画出印制导线,标出印制导线和元器件的图称为检修图。

图8-3 电源电路印制板装配图

(4)零件图。一般用零件图表示电子产品某一个需加工的零件的外形和结构。在电子产品中最常见也是必须要画的零件图是印制板图。

(5)逻辑图。逻辑图是用电气制图的逻辑符号表示电路工作原理的一种工程图。

(6)软件流程图。软件流程图是用流程图的专用符号画出软件的工作程序。

电子产品设计文件通常由产品开发设计部门编制和绘制,经工艺部门和其他有关部门会签,开发部门技术负责人审核批准后生效。

(二)设计文件的作用

设计文件是能反映产品全貌的技术文件,这些文件的主要作用如下。

(1)用来组织和指导企业内部的产品生产。生产部门的工程技术人员利用设计文件给出的产品信息,编制指导生产的工艺文件,如工艺流程、材料定额、工时定额、设计工装夹具、编制岗位作业指导书等文件,连同必要的设计文件一起指导生产部门的生产。

(2)政府主管部门和监督部门,根据设计文件提供的产品信息,对产品进行监测,确定其是否符合有关标准,是否对社会、环境和群众健康造成危害,同时也可对产品的性能、质量等做出公正评价。

(3)产品使用人员和维修人员根据设计文件提供的技术说明和使用说明,便于对产品进行安装、使用和维修,不至于设计人员或生产技术人员亲自到场。

(4)技术人员和单位利用设计文件提供的产品信息进行技术交流,相互学习,不断提高产品水平。
