通信信号产品制造与工艺管理:自测题七

【摘要】:图7-159自测题1516.创建新的原理图文件“fangda.SCHDOC”,按图7-160放置元器件并连线。图7-160自测题1617.练习添加元器件库ECS Crystal Oscillat.IntLib,并将元器件ECS-49-20-1放置在原理图编辑器中。图7-161自测题2021.印制电路板的种类有哪些?图7-162自测题2627.对第20题进行布线,要求如下。④ 印制电路板要求有电源、地、输入、输出焊盘。

1.Protel DXP工具软件有哪些功能?

2.练习打开和关闭Protel DXP的几种不同方法。

3.在Protel DXP主窗口中练习工作区面板的移动、显示和隐藏等操作。

4.新建一个原理图文件,并将其以“原理图练习”为文件名保存在D盘中。

5.练习自定义原理图工作平面。其中主要参数设置如下:Standard styles为A4,Snap为20,Orientation为Landscape,Title Block为Standard,Border Color为“红色”,Sheet Color为“绿色”。

6.原理图设计的一般流程是什么?

7.原理图设计要遵循什么原则?

8.绘制电路工具和绘图工具有什么区别?如何使用?

9.在绘制原理图时,不知道某一元件所在的库名怎么办?

10.绘制电气图和绘制电子线路图有何区别?

11.总线是什么?如何绘制?

12.查找元器件的原理图符号的方法有哪几种?

13.电气元件与一般电子元件有何区别?

14.创建新的原理图文件Power.SCHDOC,放置和编辑如图7-158所示的元器件。

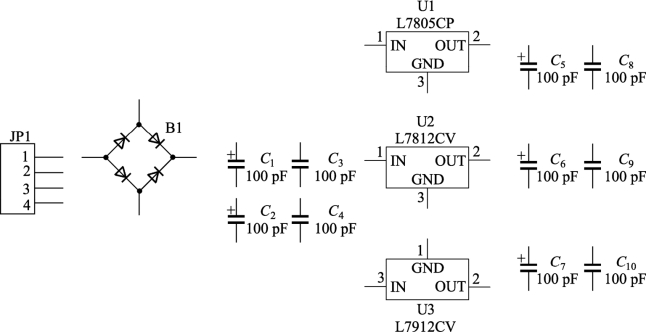

图7-158 自测题14

15.按图7-159将第14题原理图连线。

图7-159 自测题15

16.创建新的原理图文件“fangda.SCHDOC”,按图7-160放置元器件并连线。

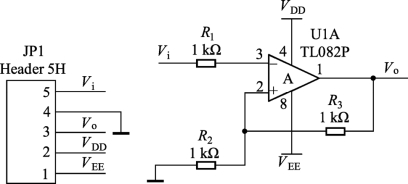

图7-160 自测题16

17.练习添加元器件库ECS Crystal Oscillat.IntLib,并将元器件ECS-49-20-1放置在原理图编辑器中。

18.练习从Protel DXP的不同元件库中导入不同的器件,熟悉常用的元件库名称。

19.如何创建自己的元件库?

20.自创建一个名为NE555的原理图符号,如图7-161所示。

图7-161 自测题20

21.印制电路板的种类有哪些?(www.chuimin.cn)

22.设计双面板时,要用到哪些工作层?如何设置?

23.印制电路板布线要注意哪些事项?

24.元件布局要考虑哪些因素?

25.手工布线和自动布线是如何操作的?总结其优缺点。

26.对第20题所示的原理图装入PCB元器件库、载入网络表和元器件以及对载入网络表和元器件的电路板进行自动布局等操作,如图7-162所示。

图7-162 自测题26

27.对第20题进行布线,要求如下。

① 板框尺寸为:2 000 mil×1 000 mil。

② 信号线线宽调整为20 mil,电源线线宽的调整为50 mil。

③ 单面板。

④ 印制电路板要求有电源、地、输入、输出焊盘。

其操作结果如图7-163所示。

图7-163 PCB图的最后结果

28.将第20题按要求制作印刷电路板。

① 使用双面板自动布线,顶层走水平线,底层走垂直线。

② 最小铜膜线走线宽度20 mil,电源地线的铜膜线宽度为25 mil。

回答:设计双面板时,要用到哪些工作层?如何设置?设计步骤是什么?

29.原理图如图7-164所示,要求:

图7-164 自测题29

① 画出原理图。

② 制作元器件555,并自造555封装。

③ 按要求制作印制电路板,使用单面板,板框尺寸:长70mm,宽48mm。

最小铜膜线走线宽度50 mil,电源地线的铜膜线宽度为70 mil。

课后作业

搜集并整理电路板各国际规范国际通行的 IPC—A-610E《电子组装件的可接受条件》IPC-6011,IPC-6012,总结PCB设计的基本原则及心得。
