Protel元器件制作与库建设

2023-10-23 理论教育 版权反馈
【摘要】：原理图的元器件库编辑器附加了专用于制作元器件和进行库管理的工具。Components（元器件）区域的功能主要是查找、选择及取用元器件。③为添加元器件，将指定的元器件名称添加到该元器件库中。④为在元器件库中删除元器件。⑤ Edit按钮，单击时系统将启动“元器件属性”对话框，可以设置元器件的相关属性。Mode区域的主要功能是指定元器件的PCB封装、信号完整性或仿真模式。

微课：原理图库文件的建立

微课：原理图库编辑器介绍

原理图元器件库为用户提供了一些常用的元器件，但随着科技的发展以及新型器件的不断发明，在实际设计电路的过程中，要用到一些元器件库中没有的元器件，这样就必须创新制作元器件和元器件库。

（一）元器件库编辑器简介

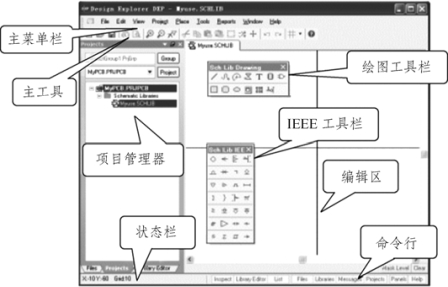

制作元器件及元器件库必须在原理图的元器件库编辑器中进行。原理图的元器件库编辑器用于制作、编辑和管理元件的图形符号库。原理图的元器件库编辑器的基本操作界面和功能大致与原理图编辑器相同，不同的是在编辑区有十字坐标轴，而不是网格。原理图的元器件库编辑器附加了专用于制作元器件和进行库管理的工具。执行菜单命令【File】→【New】→【Schematic Library】，可打开原理图的元器件库编辑器Sch.LIB，如图7-59所示。

图7-59　元器件库编辑器

（二）元器件库编辑管理器

元器件库编辑器中除了主工具栏外，单击项目管理器下面的“Library Editor”标签，则可以进入元器件库编辑管理器，如图7-60所示。

图7-60　元器件库编辑管理器

元器件库编辑管理器，面板上的按钮和菜单“Tools”中的有关命令是相互对应的。元器件库编辑管理器共由4个区域组成：Components（元器件）区域、Aliases（别名）区域、Pins（引线端子）区域、Mode（元器件模式）区域。

（1）Components（元器件）区域的功能主要是查找、选择及取用元器件。当打开一个元器件库时，元器件列表就会罗列出本元器件库内所有元器件的名称。要取用元器件，只要将光标移动到该元器件名称上，然后单击Place按钮即可。

① 第一行空白编辑框，用于筛选元器件。当该编辑框输入元器件名的开始字符时，在元器件列表中将会只显示以这些字符开头的元器件。

②按钮的功能是将所选元器件放置到原理图中。单击该按钮后，系统自动切换到原理图设计界面，同时原理图元器件库编辑器退到后台运行。

③为添加元器件，将指定的元器件名称添加到该元器件库中。

④为在元器件库中删除元器件。

⑤ Edit按钮，单击时系统将启动“元器件属性”对话框，可以设置元器件的相关属性。

（2）Aliases（组）区域的功能是主要设置所选中元器件的别名。

（3）Pins（引线端子）区域的功能是将当前工作中元器件引脚的名称及状态列于引脚列表中，引脚区域用于显示引脚信息。

（4）Mode（元器件模式）区域的主要功能是指定元器件的PCB封装、信号完整性或仿真模式。共有3种模式：Normal模式、De-Morgan模式和IEEE模式。

（三）两个工具栏

执行菜单命令【File】→【Toolbars】，即可打开其相应的绘图工具栏（Sch Lib Drawing Tools）和IEEE工具栏（Sch Lib IEEE Tools）。

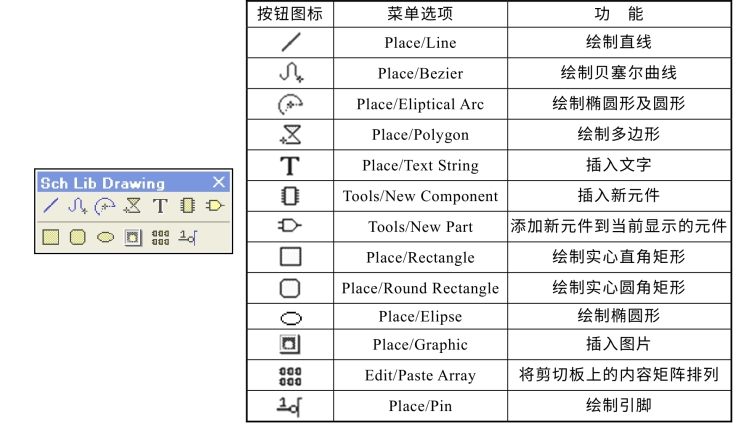

（1）绘图工具栏（Sch Lib Drawing Tools）和原理图中的Drawing工具栏的操作基本相似，如图7-61所示。其他不同的用法，在后续例题中再描述。

图7-61　绘图工具栏、绘图工具栏的按钮及其功能

（2）IEEE工具栏。图7-62所示为元器件库编辑器中的IEEE工具栏，IEEE工具栏上的命令也对应【Place】菜单上【IEEE Symbols】子菜单的各命令。IEEE工具栏的打开与关闭可以通过执行菜单命令【View】→【Toolbars】→【Sch Lib IEEE】来实现。IEEE工具栏中各个按钮的功能如图7-62功能表所示。

图7-62　IEEE工具栏、按钮及其功能

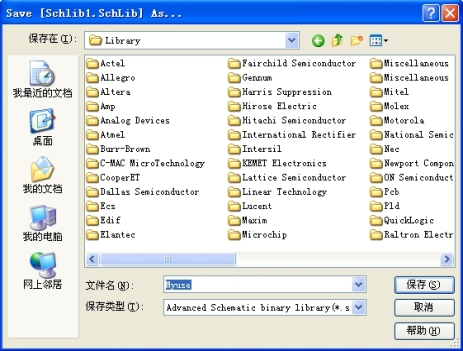

（3）执行文件另存命令【File】→【Save As】，在弹出如图7-63所示的对话框中，修改文件名为“Myuse”，单击按钮，此时，一个新的元器件库“Myuse.SCHLIB”创建完毕。

图7-63　创建新的元器件库

（四）制作一个元件

微课：元器件的制作（以51单片机为例）

微课：编辑自造元器件属性

由于元件是由外观、引脚和内部数据组成，所以要制作一个元件必须要制作它的外观、引脚和内部的数据。下面运用元件库编辑器中的工具栏，以高速D/A转换器TLC7528为例，介绍元件的制作过程。

（1）执行【File】/【New】/【Schematic Library】，启动元件编辑器，在当前的元件库文件中默认即将制作的新元件名为“Component_1”。

（2）执行菜单命令【Tools】/【Rename Component】，在弹出的New Component Name对话框中，将新建元件的名称改为“TLC7528”，然后单击“OK”按钮。

（3）放置元件外框。

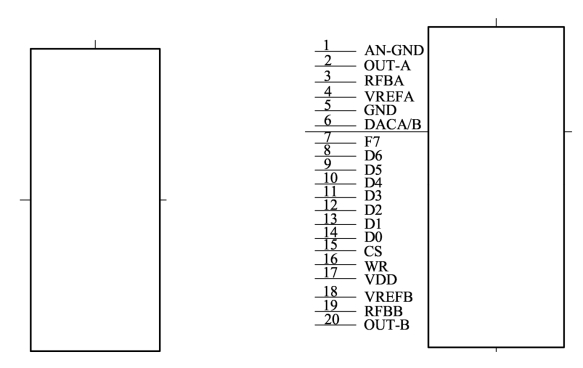

用鼠标单击绘图工具栏中的按钮，放置一个代表集成电路标识图的方框，如图7-64所示。注意一定要把光标移动至系统的坐标原点，才可绘制元件“TLC7528”的外形，否则会给后续“原理图编辑”留下隐患，导致调用元件失败。

图7-64　集成电路标识图并添加引脚

（4）放置引脚并编辑引脚属性。TLC7528有20根引脚，如图7-64所示。要正确设置每根引脚的功能名称和序号，否则将来画的原理图和PCB都是错的，会造成不必要的损失。

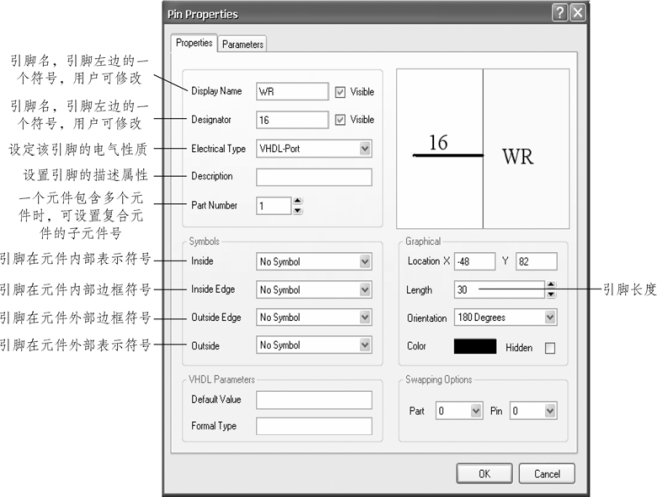

双击某根引脚，弹出如图7-65所示的设置引脚属性对话框。对话框中“Display Name”表示引脚名称，“Designator”表示引脚标号。同时可修改引脚的长度“Length”、位置坐标“Location X/Y”、旋转角度“Orientation”、颜色“Color”和隐藏“Hidden”等引脚属性。(www.chuimin.cn)

图7-65　引脚属性对话框

① 在设置引脚名称时，只要在字母后面加“\”，系统在名称上面就自动添加横线。如果要在多个字母上面加横线，需要在其中每个字母后面加“\”，如图7-66所示。

图7-66　引脚名称上加横线

设置各引线端子的“Electrical”类型（即电气类型），原理图库编辑器提供了如图7-67所示的8种电气类型。

图7-67　8种电气类型

若引线端子的“Electrical”类型设置为“Power”，“Name”设置为“VDD”或“GND”，则该元件编辑成功后放置于电路原理图中时该引线端子将自动与VDD网络或GND网络实现电气连接。

② 在设置引脚名称时，只要在【Symbols】选项组中将【Outside Edge】设置为“Dot”，就会在引脚根部加上小圆圈，如图7-68所示。在电路中，加小圆圈一般表示低电平有效。

图7-68　引脚上加圆圈

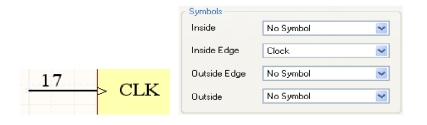

③ 在设置引脚名称时，只要在【Symbols】选项组中将【Inside Edge】设置为“Clock”，就会在引脚根部加上时钟标记，如图7-69所示。

图7-69　引脚上加时钟标记

将“Pin”引线端子长度设置为“30”，单击“OK”按钮确认。设置完引线端子属性后，将引线端子移动至适当位置，并按空格键调整引线端子方向，调整好后单击鼠标左键确认即可。其他引线端子的绘制方法与此类似。

④ 在放置许多电气属性基本相同的引脚（如D0～D7）时，可使用阵列粘贴（按钮）功能。使用它可以一次绘制出多个电气属性相同的引脚。

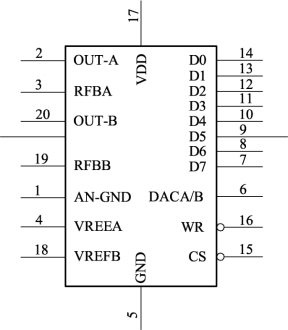

（5）执行菜单命令“File/Save”即可将新建的元件“TLC7528”保存在当前的元件库文件中，如图7-70所示。如果要制作其他新元件，执行菜单命令“Tools/New Component”，即可打开一个空白的元件绘图页，然后重复上述操作步骤即可。如图7-70为已自造的TLC7528集成电路。

图7-70　TLC7528集成电路

（6）在原理图里添加自造的元件库，调用自造元件并联图。

（五）制作稳压二极管

（1）在项目管理器（Projects）面板中双击“Myuse.SCHLIB”文件名，打开新创建的库文件，准备添加元件。

（2）执行菜单命令【Tools】/【New Component】，弹出如图7-71所示的对话框。输入新元件名称“DZENER”，然后单击按钮，这时库里面会出现一个名为“DZENER”的空元件，如图7-72所示。

图7-71　设置元件名

图7-72　库中显示空元件名

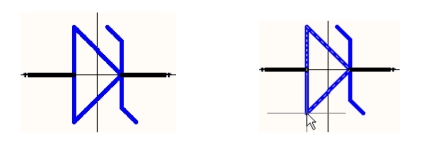

（3）用鼠标单击绘图工具栏中的按钮，开始绘制线条，这时候鼠标变成十字形。在靠近基准位置的地方绘制出稳压二极管的外形，如图7-73所示（图中十字线为基准位置）。在绘制线条的过程中，如果发现不能绘制斜线，可以在画线的同时（不释放鼠标）按一下或多下空格键切换画线模式。

图7-73　稳压二极管的外形

（4）修改线宽。用鼠标双击刚绘制好的外形连线，弹出线条的属性对话框，如图7-74所示。

图7-74　线条的属性对话框

（5）在绘图工具栏中用鼠标单击按钮，为稳压管添加引脚。稳压二极管有两根引脚，刚添加的引脚如图7-75所示。

图7-75　添加引脚

（6）编辑引脚属性。在引脚属性对话框中修改引脚属性。

（7）在绘图工具栏中用鼠标单击按钮，根据光标提示依次选中稳压管三角形的3个端点，如图7-76所示。单击鼠标右键后，完成放置填充区工作，然后双击刚放置的填充区，在弹出如图7-77所示的对话框中选择适当的颜色。

图7-76　引脚修改之后的稳压二极管并选择填充范围

图7-77　修改颜色对话框

至此，稳压二极管的原理图元件已经制作完毕，如图7-78所示。

图7-78　制作完成后的稳压二极管
