(一)原理图设计流程

整个电路板的设计过程首先是编辑原理图,然后由原理图文件向PCB文件装载网络表,最后再根据元件的网络连接进行PCB的布线工作。下面先熟悉原理图设计的有关知识。

设计一个电路原理图的工作如图7-15所示。

微课:Protel原理图设计

图7-15 原理图设计一般流程

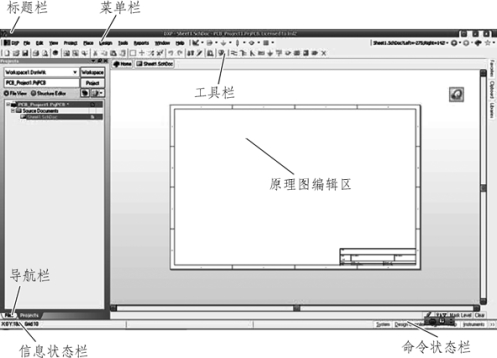

(1)在绘制原理图时,首先要进入Protel DXP的原理图设计系统,即原理图编辑器,如图7-16所示。在项目中创建一个新的原理图文件,执行菜单命令【File】→【New】→【Schematic】。

图7-16 原理图辑器

(2)图纸尺寸。用大小合适的图纸来绘制电路图,可以使显示和打印都相当清晰,而且也比较节省磁盘存储空间。

① 选择标准图纸。

图纸尺寸的设置,可执行菜单命令【Design】→【Options】。执行该命令后,系统将弹出如图7-17所示的【Document Options】对话框,在其中选择【Sheet Options】选项卡进行设置。

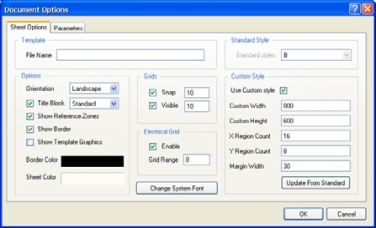

图7-17 【Sheet Options】选项卡

② 自定义图纸。

如果需要自定义图纸尺寸,必须设置图7-17所示对话框的【Custom Style】栏中的各个选项。首先,必须在【Custom Style】栏中选中【Use Custom style】复选框,以激活自定义图纸功能。

【Custom Style】栏中各项设置的含义如下:

【Custom Width】编辑框:自定义图纸的宽度,在此定义图纸宽度为800。

【Custom Height】编辑框:定义图纸的高度,在此定义图纸高度为600。

【X Region Count】编辑框:X轴参考坐标分格,在此定义分格数为16。

【Y Region Count】编辑框:Y轴参考坐标分格,在此定义分格数为8。

【Margin Width】编辑框:边框的宽度,在此定义编辑框宽度为30。

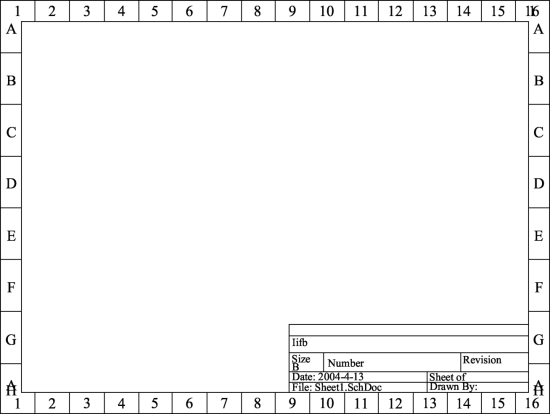

根据上述参数自定义的图纸尺寸如图7-18所示。

图7-18 自定义图纸

③ 设置图纸方向。

Protel DXP允许电路图图样在显示及打印时选择为横向(Landscape)或纵向(Portrait)格式。具体设置可在【Options】操作框中的【Orientation】(方位)下拉列表框中选取。通常情况下,在绘制及显示时设为横向,在打印时设为纵向。

在图7-17所示的【Document Options】对话框中,选择【Sheet Color】和【Border Color】选项可以进行图纸颜色和边框颜色的设置。

④ 设置图样标题栏

Protel提供了两种预先定义好的标题栏,分别是Standard(标准)形式和ANSI形式,如图7-19所示。具体设置可在【Options】操作框中的【Title Block】(标题块)右边的下拉列表框中选取。

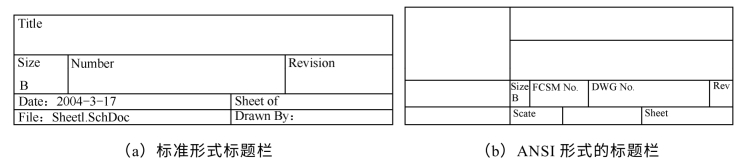

图7-19 标题栏的类型

(二)原理图设计工具简介

原理图编辑环境提供了绘制工具,常用的有3个:绘制电路工具、绘图工具和电源工具。

1.绘制电路工具

【Place】菜单下的各选项与绘制电路工具栏上的各个按钮相互对应。此工具栏提供了绘制原理图所需要的基本连线和端口,如“Wire”(连线)、“Bus”(总线)、“Label”(标号)、“Port”(I/O端口)等。

绘制电路工具栏的各个按钮如图7-20所示。表7-2列出了绘制电路工具栏中各个按钮的功能及对应的菜单选项。

图7-20 绘制电路工具栏

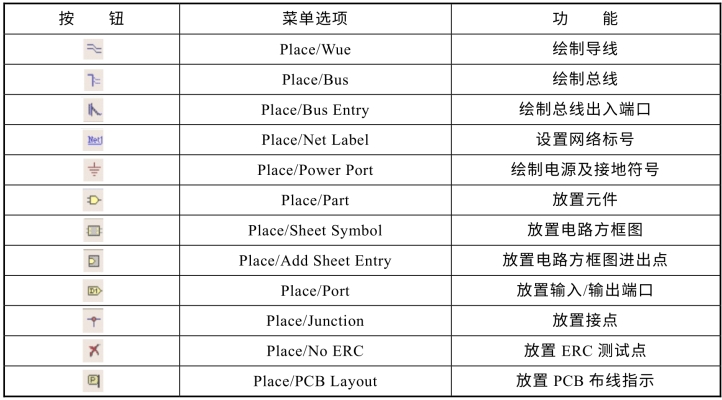

表7-2 绘制电路工具栏的按钮及其功能

2.绘图工具

执行菜单命令【Place】→【Drawing Tools】可以找到绘图工具栏上各个按钮所对应的选项。此工具栏提供了绘制原理图所需要的不具电气性能的各种图形,如直线、椭圆、多边形和文本等。

绘图工具栏各个按钮如图7-21所示。表7-3列出了绘图工具栏中各个按钮的功能及对应的菜单选项。

图7-21 绘图工具栏

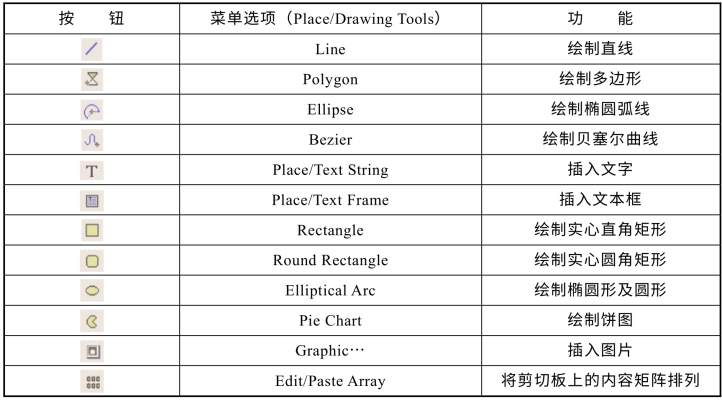

表7-3 绘图工具栏的按钮及其功能

1)绘制直线

(1)单击画图工具栏中的按钮,执行绘制直线的命令。

(2)这时光标变为十字形状,将光标移至适当位置,单击鼠标左键确定线段的起点。移动鼠标,线段会随光标的移动而移动,再次单击鼠标左键确定线段的终点。即以上一线段的终点作为下一线段的起点绘制另一线段。若单击鼠标右键或按Esc键,完成该线段的绘制并可从新的起点开始绘制另一条线段。

(3)在绘制直线命令状态下,按Tab键弹出设置直线参数的对话框。其中一些设置如下:

Line Width:用于设置直线宽度。宽度共有4个选项,分别是Smallest(最细)、Small(细)、Medium(中等粗细)、Large(粗)。

Line Style:用于设置直线类型。类型共有3个选项,分别是Solid(实线)、Dashed(虚线)、Dotted(点线)。

Color:用于设置直线的颜色。

Selection:用于确定直线的选中状态。

(4)单击鼠标右键或按Esc键退出画直线命令状态。

2)绘制多边形

(1)单击画图工具栏中的按钮,执行绘制多边形的命令。

(2)执行命令后,光标变为十字状态,按下Tab键弹出设置多边形参数的对话框。

其中各项的功能如下:

Border width:用于设置边框的宽度。

Border color:用于设置边框的颜色。

Fill Color:用于设置多边形填充的颜色。

Draw Solid:实心选项。

Selection:用于确定多边形的选中状态。完成设置后,单击“OK”按钮确认。

(3)接下来就可以进行绘制了,每单击一次左键就确定一个多边形的顶点。最后单击鼠标右键或按Esc键完成一个多边形,再次单击鼠标右键或按Esc键即可退出绘制多边形命令状态。

3)绘制椭圆弧线

(1)单击画图工具栏中的按钮,此时出现带着椭圆弧线状图形的十字光标。移动光标至适当位置,单击鼠标左键确定椭圆的圆心。

(2)此时光标自动跳到椭圆横向的圆周顶点,在绘图页上移动光标,选择合适的椭圆半径长度,单击鼠标左键确认,之后光标将再次逆时针方向跳到纵向的圆周顶点,选择适当的半径长度,单击鼠标左键确认。

(3)此后光标会跳到椭圆弧线的一端,可拖动这一端到适当的位置,单击鼠标左键确认。然后光标会跳到弧线的另一端,用户可在确认其位置后单击鼠标左键。此时椭圆弧线的绘制完成。

(4)此时系统仍然处于绘制椭圆弧线的命令状态,可继续绘制另一椭圆弧线,也可单击鼠标右键或按Esc键退出命令状态。

4)绘制贝赛尔曲线

绘制贝赛尔曲线的操作步骤如下:

(1)单击画图形工具栏中的按钮,执行绘制贝赛尔曲线的命令。

(2)执行命令后,光标变为十字状态。按下Tab键弹出设置贝塞尔曲线参数的对话框,如图7-22所示。

图7-22 设置贝塞尔曲线参数对话框

其中:

Curve:用来设置曲线的线宽。

Color:用来设置曲线的颜色。

(3)将十字光标移至所需绘制曲线的起点,单击鼠标左键确认。移动光标到与曲线相切的两条切线的交点位置,单击鼠标左键确认。再次移动光标,拖动光标到合适位置单击鼠标左键确认。依此方法重复以上操作,通过连续地单击鼠标左键可以任意地弯曲所绘的曲线,直至一条完整的曲线被绘制出来,单击鼠标右键可以确定曲线的终点。

(4)此时系统仍然绘制曲线的命令状态,可继续重复以上操作绘制另一条曲线,也可单击鼠标右键或按Esc键退出命令状态。

5)添加文字标注

添加文字标注的操作步骤如下:

(1)单击画图工具栏中的按钮,执行添加文字标注的命令。

(2)执行命令后,十字光标带着最近一次使用过的标注文字外框出现在绘图区内,单击鼠标左键即可在当前位置放置标注文字。

(3)双击已放置的文字标注或在十字光标状态下按Tab键都可以弹出修改文字属性的对话框,如图7-23所示。

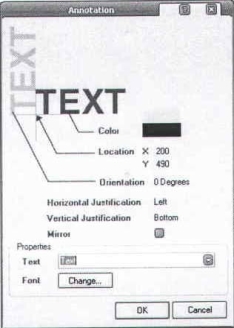

图7-23 文字属性对话框

Text:用于更改文字标注的内容。

(4)在设置完文字属性的对话框中的内容后,单击“OK”按钮确认即可。

3.电源工具

电源工具主要是提供各种电源和接地符号。执行菜单命令【View】→【Toolbars】→【Power Objects】,即可显示该工具,如图7-24所示。

图7-24 电源工具

(三)Protel原理图元器件库及元器件操作

1.元器件库组成

在向原理图中放置元器件之前,必须先将该元器件所在的元器件库载入内存才行。过多的元器件库将占用较多的系统资源,一般只加常用的元器件库,其他特殊的元器件库当需要时再载入。若要快速绘制原理图,就应该清楚元件的生产厂家和元器件类型,以及元器件所在的元器件库。

常用的两个集成元器件库的库文件如下:

【Miscellaneous Devices.IntLib】:常用元器件集成元器件库。

【Miscellaneous Connectors.IntLib】:接插件混杂集成元器件库。

Protel DXP引入了集成元器件库,包含原理图符号、元器件的封装,以及仿真模型和信号完整性分析模型等,如图7-25所示。

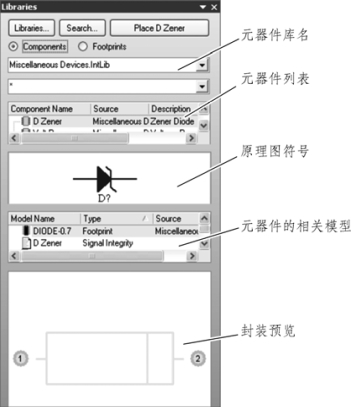

图7-25 项目管理器窗口【Libraries】选项

所有的集成元器件库都以树形结构按照厂商名称的首字母缩写排列在“Library”文件夹下面,如图7-26所示。

图7-26 库文件

2.元器件库的操作

1)打开元器件库管理器

打开元器件库管理器有两种方法:

(1)在原理图编辑窗口中单击状态栏中的按钮。

(2)在原理图编辑窗口中执行菜单命令【Design】→【Browse Library】。

2)加载元器件库

加载元器件库的操作步骤如下:

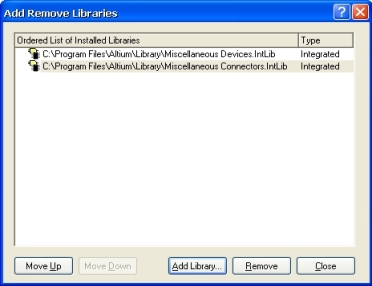

(1)执行菜单命令【Design】→【Add Remove Library】,弹出如图7-27所示的加载/卸载元器件库对话框。

图7-27 加载/卸载元器件库对话框

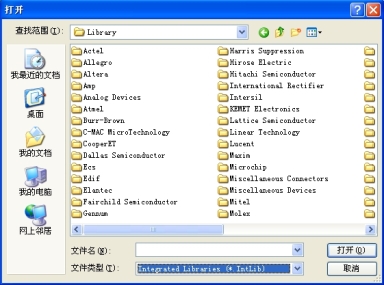

(2)单击按钮,在弹出如图7-28所示的“打开”对话框中选择需要的库文件,双击此文件名即可添加到图7-27所示的对话框中,完成加载工作。按钮,关闭对话框。这时在项目管理器中的【Libraries】选项中可以显示所加载的库和库中的元器件。

图7-28 选择库文件

3)卸载元器件库

如果想卸载某个库,只需要在图7-27所示的加载/卸载元器件库对话框中选中某个库,然后单击

(3)加载完成后,单击图7-27对话框中的按钮即可。此后,该元器件库在项目管理器窗口【Libraries】选项中不再显示。绘制原理图时,该库中的元器件也不能被调用。

3.元器件的操作

1)元器件的查找

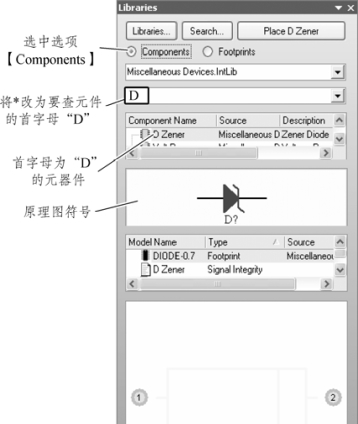

(1)在【Libraries】面板中查找元器件。此种查找时需要两个条件:待查找的元器件所在的集成元器件库已经载入了【Libraries】面板。了解该元器件的首字母,或该元器件包含的字母,如图7-29所示。

图7-29 在【Libraries】面板中查找元器件

不难理解,可将“*”改为“*含要查的字母”,用户给的查找信息越多,就越能缩小搜索的范围。

(2)通过查找元器件。若用户在当前的元器件库中未能查找到所需要的元器件时,还可以通过【Libraries】面板中的查找元器件。图7-30所示为查找元器件对话框(如查找元件TL082P)。

图7-30 查找元器件对话框

注意:Path中,应是该计算机中Protel DXP操作程序所安装的盘。

2)放置元器件

(1)利用元器件库管理器放置元器件。在上述【Libraries】面板中查找出所要查找的元器件后,单击Place按钮。此时,光标将变为十字形状态,并且被放置的元器件将随光标移动,在需要放置元器件的地方单击鼠标左键即可。

(2)利用菜单命令放置元器件。执行【Place】→【Part】菜单命令或单击工具按钮,弹出如图7-31所示的元器件属性设置对话框,在对话框中输入运算放大器TL082P的元器件属性。

图7-31 元器件属性设置对话框

元器件属性框中各属性说明如下:

:元器件在库中的名字,此元器件必须在已经加载的库中可以找到。如果不记得元器件名,可以单击按钮在库中预览元器件并找到该元器件,如图7-32所示。

图7-32 在库中找元器件

元器件标识。推荐采用“类型字符+序号”的命名方式。如电阻为R1、R2,集成电路采用U1、U2…等,这样连续放置时,元器件序号会自动递增。

元器件标注。用于描述元器件的作用,可以填入任何能看懂的内容,如电气参数或其他字符串。

元器件封装。应保证填写的封装名是正确的,否则在PCB自动布线设计时会造成很多麻烦。

元器件选择好后,单击按钮。

无论是通过元器件库管理器还是通过菜单放置元器件,在图纸中放置的方法都相同。放置元件结果如图7-33所示。

图7-33 放置运算放大器

3)元器件位置的调整

(1)移动单个元器件。通常使用鼠标移动和使用菜单移动两种方法。

① 使用鼠标移动。

a.对准需要移动的元器件,然后单击鼠标左键,在元器件周围将出现虚框,表示元器件已被选中。

b.在选中区域按住鼠标左键不放,然后拖拽到适当位置,再松开鼠标左键即可。

② 使用菜单命令。

a.执行菜单命令【Edit】→【Move】→【Move】,光标将变为十字形。

b.将光标移到需要移动的元器件上并单击鼠标左键。

c.将光标拖拽到适当位置,然后再单击鼠标左键即可。

(2)同时移动多个元器件。方法与上述单个元器件移动类同,也可执行菜单命令【Edit】→【Move】→【Move Select】。

(3)元器件的旋转。

① 选中元器件,按住鼠标左键不放。

② 再根据需要按相应的功能键来完成,如图7-34所示为旋转元器件对比。

图7-34 旋转元器件对比

a.空格键:每击一下使元器件做逆时针方向90°旋转。

b.【X】键:每击一下使元器件做左右对调。

c.【Y】键:每击一下使元器件做上下对调。(www.chuimin.cn)

(4)元器件的对齐。

① 选定需要对齐的元器件。

② 执行菜单命令【Edit】→【Align】→【Align…】,打开如图7-35所示的Align Objects对话框。

图7-35 Align Objects对话框

③ 在Horizontal Alignment选区中选择不同的单选项可以设置元器件的水平对齐方式。在Vertical Alignment选区中选择不同的单选项可以设置元器件的垂直对齐方式。图7-36所示为对齐前,图7-37所示为对齐后。

图7-36 对齐前

图7-37 对齐后

(5)元器件的编辑。当元器件被放置在图纸中后,有的元器件属性还不明确,这不但会影响原理图的阅读,还会影响网络表的生成和印制电路板的绘制。所以,放置元器件后还必须对元器件的属性进行编辑。

元器件属性的编辑主要包括元器件的封装、标号、管脚号定义等。

① 右键双击所要编辑的元器件,或在元器件活动的情况下,按Tab键。

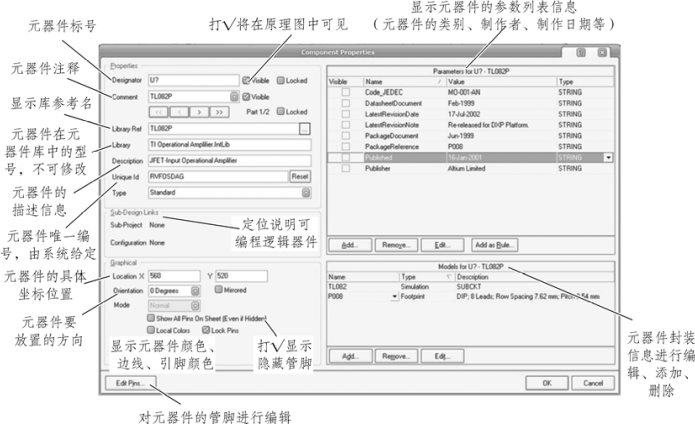

② 进入Component Properties对话框,如图7-38所示。

图7-38 Component Properties对话框

在对话框中,在【Properties】选区对元器件的标号、注释等性质进行编辑。

在【Graphical】选区中,可对元器件的方向、样式、颜色、边线和引脚颜色进行编辑。

在对话框右边的【Parameters list】列表框中显示了元器件的参数、列表信息。

在对话框右边的【Models list】列表框中可以对元器件的封装信息进行编辑、添加和删除操作。

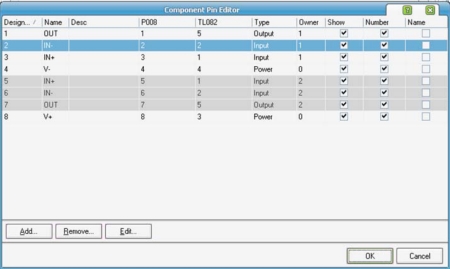

若要对元器件的管脚进行编辑,单击Edit Pins按钮,打开Component Pin Editor对话框,如图7-39所示。该对话框中显示了各个管脚的信息,如需对某个管脚进行编辑,选中要编辑的管脚后,单击Edit按钮,打开Pin Properties对话框,在该对话框中可以设置管脚的属性和参数,设置完后,单击“OK”按钮即可。

图7-39 Component Pin Editor对话框

(6)元器件的删除。

删除一个元器件的步骤如下:

① 选择【Edit】→【Delete】菜单命令,光标将变为十字形。

② 将十字光标放在需删除的元器件上,单击鼠标左键即可。

③ 单击鼠标右键,退出删除命令状态。

删除多个元器件的步骤如下:

① 用光标框选多个要删除的元器件。

② 执行菜单命令【Edit】→【Clear】,单击鼠标左键。

(7)元器件的复制。

① 选中要复制的一个或多个元器件。

② 执行菜单命令【Edit】→【Copy】,单击鼠标左键。

③ 再执行菜单命令【Edit】→【Paste】,光标将变为十字形状,被复制的元器件以阴影的形式跟随光标移动。

④ 在需要放置被复制元器件的位置处单击鼠标左键即可。

(四)绘制原理图

1.电路原理图绘制步骤

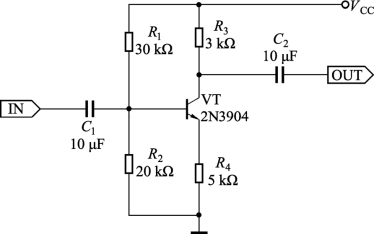

(1)以绘制单管共射放大电路为例(见图7-40)简述绘制原理图步骤。

图7-40 单管共射放大器电路图

① 建立项目及文件、装载元器件库。用本项目任务一介绍的方法,首先创建一个新的项目文件“Exa301.PRJPCB”,在此项目下创建新的原理图文件“fangda.SCHDOC”。装载常用的两个集成元器件库的库文件。

【Miscellaneous Devices.IntLib】:常用元器件集成元器件库。

【Miscellaneous Connectors.IntLib】:接插件混杂集成元器件库。

② 放置元器件。在库“Miscellaneous Devices IntLib”中,本原理图的电阻名字为“Res2”,电容为“Cap2”,三极管为“2N3904”。查找并放置这些元器件。

③ 编辑元器件属性。调整好元器件位置后,还要对各个元器件的属性进行编辑。元器件的属性主要包括元器件的序号、封装形式、引线端子号定义等。双击元器件并编辑。

④ 开始连线。

a.执行画导线的命令。执行菜单命令【Place】→【Wire】或单击连线工具栏中的按钮。

b.执行画导线的命令后,出现十字光标。将光标移至元器件的引线端子上,单击鼠标左键确定导线的起始点。

c.确定导线的起始点后,移动鼠标开始画导线。将线头随光标拖动到另一元器件引线端子上,单击鼠标左键确定该段导线的终点。

d.单击鼠标右键或按Esc键,即可完成一条导线的绘制。完成一条导线的绘制工作后,系统仍处于画导线的命令状态。重复上述步骤即可继续绘制其他导线。

在绘制过程中,“T”形线路的节点是程序自动放置的,无须用户手工放置。

e.导线绘制完毕后,单击鼠标右键或按Esc键即可退出画导线的命令状态,这时十字光标消失。

f.如果用户对所绘制的导线不满意,可以双击该段导线,在弹出的设置导线属性对话框中设定该段导线的有关参数,如线宽、颜色等。

⑤ 放置电路节点。电路节点是用来确定当两条导线交叉时是否在电气上相连。如果在交叉点有电路节点,则认为两条导线在电气上是相连的,否则认为它们在电气上是不相连的。放置电路节点就是使相互交叉的导线具有电气上的连接关系。

放置电路节点的具体操作步骤如下:

a.执行放置电路节点的命令。单击连线工具栏中的按钮。

b.执行完上述命令后,会在绘图页上出现带着电路节点的十字光标。拖动鼠标将节点移动到两条导线的交叉点处,单击鼠标左键即可将节点放置在交叉点处。

c.放置完节点后,单击鼠标右键或按Esc键,即可退出放置电路节点的命令状态。

如果用户要对所放置的节点进行改动,可以用鼠标左键双击该节点,在弹出的线路节点属性对话框中,可以对该节点的位置、大小、颜色、选定状态、锁定属性等进行设置。

为了使连接节点更加方便,用户可以执行菜单命令“Tools→Preferences”,在弹出的Preferences对话框中选中Auto-Junction选项。这样,绘制导线时,当连接完导线后,系统将在“T”导线交叉点处自动放置一个节点。

⑥ 放置端口并修改端口属性。执行菜单命令【Place】→【Port】或单击工具按钮,在图中相应位置上放置输入/输出端口。单击两下鼠标,分别确定端口两个端点的位置。放置端口后,单击端口,弹出如图7-41所示的端口属性对话框。

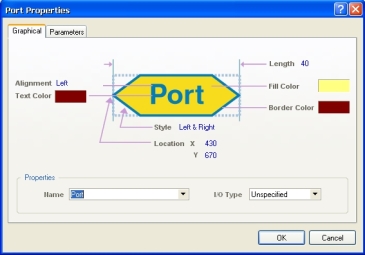

图7-41 端口属性对话框

端口属性说明如下:

a.定义I/O端口的名称(Name)。具有相同名称的I/O端口的线路在电气上是连接在一起的。图中的名称默认值为“Port”,根据电路实际情况要逐一修改。

b.端口外形的设定(Style)。主要指箭头的方向,如图7-42所示。

图7-42 端口外形

c.设置端口的电气特性(I/O Type)。设置端口的电气特性也就是对端口的I/O类型进行设置。打开“I/O Type”选项右侧的下拉菜单,如图7-43所示,从图中可知端口的类型设置有以下4种。

图7-43 端口电气类型

●【Unspecified】:未指明或不确定。

●【Output】:输出端口型。

●【Input】:输入端口型。

●【Bidirectional】:双向型。

d.设置端口内部文字对齐方向(Alignment)。确定I/O端口内部名称在端口符号中的位置,有3种,即“Center”“Left”和“Right”。

⑦ 电源及接地符号。

a.执行放置电源及接地符号的命令。单击连线工具栏中的按钮。

b.放置电源或接地符号。执行完上述命令后,出现十字光标,电源或接地符号会随十字光标的移动而移动,拖动光标将电源或接地符号放置适当的位置,单击鼠标左键确认即可。

c.设置电源及接地符号属性。双击接地符号,之后会弹出设置电源及接地符号属性对话框,如图7-44所示。

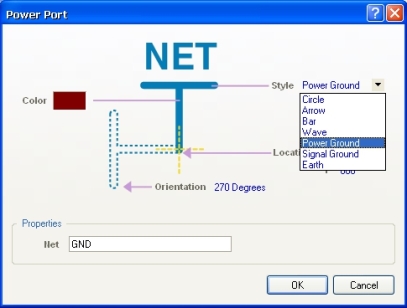

图7-44 接地标记对话框

在该对话框中可以对电源及接地符号的属性进行设置,其中各个选项的具体功能如下:

Net(网络名称):设定该符号所属的网络。

Style(形状):设定符号的外形。接地或接电源类型,常用的主要有“Bar”“Power Ground”和“Signal Ground”几种类型。

X-Location、Y-Location(符号位置坐标):确定符号插入点的位置坐标。

Orientation(方向):设置电源及接地符号的放置方向。

Color(颜色):设置电源及接地符号的颜色。

Selection(选中状态):设置电源及接地符号的选中状态。

d.设置完电源及接地符号属性的对话框后,单击“OK”按钮确认,即可完成放置电源接地符号的工作。

(2)电路原理图的总线与网络。

总线是用一条线来表达数条并行的导线,利用总线进行连接可以减少图中的导线、简化原理图。总线常用在元器件的数据总线或地址总线的连接上。

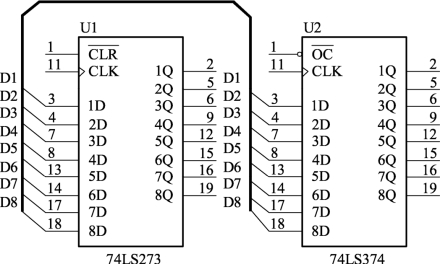

使用总线代替一组导线,通常需要与总线分支线配合使用。在Protel DXP中总线不具有电气上相通的意义。若表示具体的电气上相通,需要通过网络标号来解决。因此,通常情况需要总线、总线分支线、网络标号综合使用。下面以图7-45为例,介绍画总线、画总线分支线和放置网络标号的方法。

图7-45 总线、分支线、网络标号的练习

① 画总线。画总线的具体操作步骤如下:

a.执行画总线的命令。单击连线工具栏中的按钮。

b.绘制总线。执行画总线的命令后,出现十字光标,系统进入“画总线”命令状态。画总线的操作方法和画导线的操作方法完全一样。

c.绘制完一条总线后,系统仍处于绘制总线的命令状态。可以按照上述方法继续绘制其他的总线,也可以单击鼠标右键或按Esc键退出绘制总线的命令状态。

d.如果用户想要对所绘制的总线进行修改,可以用鼠标左键双击该总线,在弹出的总线属性对话框中对总线的宽度、颜色、选中状态进行设置。

绘制好总线后,还必须将总线与导线相连。总线与导线相连必须使用总线分支线。

② 画总线分支线。画总线分支线的具体操作步骤如下:

a.执行画总线分支线命令。单击连线工具栏中的按钮。

b.放置并调整总线分支线的方向。执行上一步的操作后,会出现带着如图7-46所示的总线分支线“/”或“\”的十字光标,根据具体位置的不同,在命令状态下按Space键调整总线分支线至合适方向。放置总线分支线时,只需将十字光标移动到所要放置的位置,单击鼠标左键,即可将分支线放置在光标当前所在的位置。然后就可以继续放置其他的分支线。

图7-46 绘制总线分支线

c.放置完所有的总线分支线后,单击鼠标右键或按Esc键即可退出命令状态。

d.如果用户要对所绘制的总线分支线进行改动,只需用鼠标左键双击总线分支线,就可在弹出的总线分支线属性对话框中对总线分支线的位置坐标、宽度、颜色、选中状态等进行设置。

③ 设置网络标号。网络标号实际的意义就是一个电气节点,具有相同网络标号的元器件引线端子、导线、电源及接地符号等具有电气意义的图件在电气关系上是连接在一起的。网络标号主要用于层次式电路或多重式电路中各个模块电路之间的连接,即定义网络标号的用途是将两个以上没有相互连接的网络,通过命名为同一网络标号的方法,使它们在电气意义上属于同一网络。

设置网络标号的具体操作步骤如下:

a.执行放置网络标号的命令。单击连线工具栏的中的按钮。

b.放置网络标号。执行放置网络标号命令后,光标变为十字形状,并出现一个随光标移动而移动的虚线方框,此虚线方框就是网络标号周围的虚线方框,其长度是按最近一次使用的字符串长度确定的。接着,将该虚线框移至需标注的引线端子或导线上,单击鼠标左键确认。然后单击鼠标右键或按Esc键退出放置网络标号的命令状态。此时网络标号的名称为缺省值“NetLabel1”,如图7-47所示。

图7-47 放置好的网络标号

c.设置网络标号的属性。双击网络标号,弹出如图7-48所示的设置网络标号属性对话框。

图7-48 设置网标号对话框

该对话框中各个选项的具体功能如下:

Net(网络名称):网络标号定义。

X-Location、Y-Location(位置坐标):确定网络标号的位置坐标。

Orientation(方向):设置网络标号的放置方向。

Color(颜色):设置网络标号的颜色。

Font(字体):设置网络标号的字体。

Selection(选中状态):设置网络标号的选中状态。

d.单击对话框中的“OK”按钮,即可完成设置网络标号的工作。

(五)原理图报表生成、打印输出

1.生成原理图元器件清单

绘制完原理图后,必须整理出电路的元器件清单。元器件清单是电子工艺必备文件之一,它主要包括元器件的名称、标注、封装等内容,以供外购、制作PCB和编制其他工艺文件时使用。Protel DXP提供一种快速生成元器件清单的方法,具体操作步骤如下:

(1)打开如图7-40所示的原理图“fangda.SCHDOC”。

(2)执行菜单命令【Reports】→【Bill of Material】命令,系统弹出如图7-49所示的元器件清单对话框。从图中可看出,每个元器件都有标识、库名称、元器件类型描述、封装、元器件参数等信息。

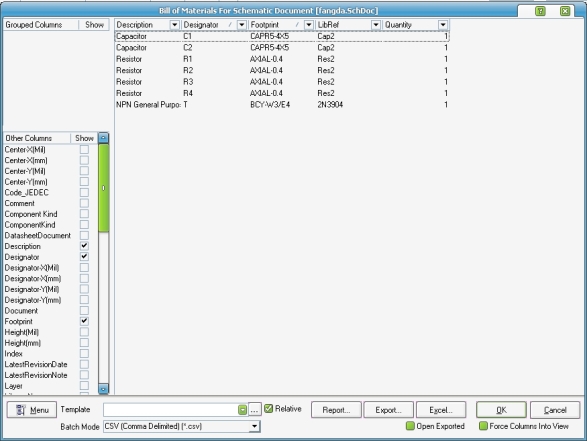

图7-49 元器件清单对话框

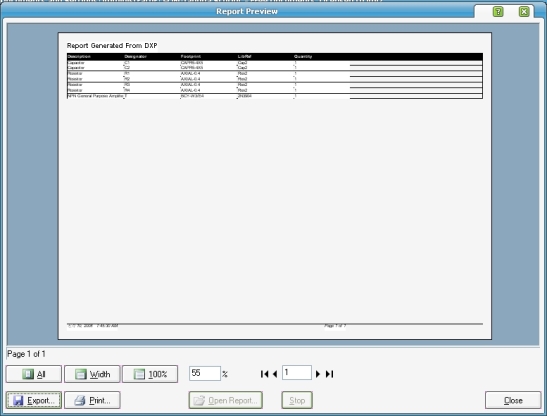

(3)在元器件清单对话框中,单击按钮,可以生成预览元器件报告,如图7-50所示。

图7-50 元器件预览报告

(4)单击按钮,可以将元器件清单导出,选择设计者需要导出的一个类型即可。

(5)单击按钮,系统打开Excel应用程序,并生成以“.xsl”为扩展名的元器件报表文件,如图7-51所示。

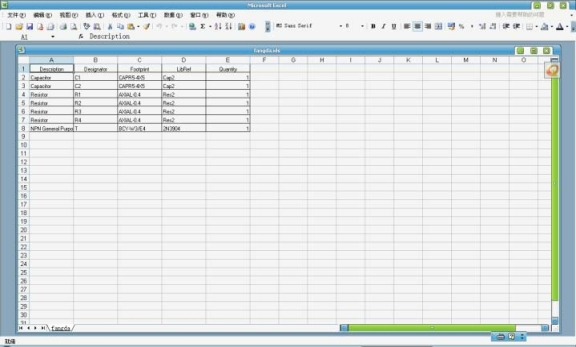

图7-51 元器件报表Excel表格文件

2.生成网络表

网络表是原理图(Schematic)设计与印制电路板(PCB)设计之间的一座桥梁,只有装入网络表和元器件后,才能进行PCB的布局和布线等操作。网络表可以从原理图中获得,标准的Protel DXP网络表文件是一个简单的ASCII码文本文件,在结构上大致可分为元器件描述和网络连接描述两部分。下面以一个例子介绍网络表,所要绘制的原理图如图7-52所示。

图7-52 原理图

生成网络表:执行菜单命令【Design】→【Netlist】→【Protel】后,在项目管理器中会自动生成一个以“.NET”为扩展名的文件。双击此文件名,打开如图7-53所示的网络表,表中很清楚地表明了元器件和元器件的连接信息。

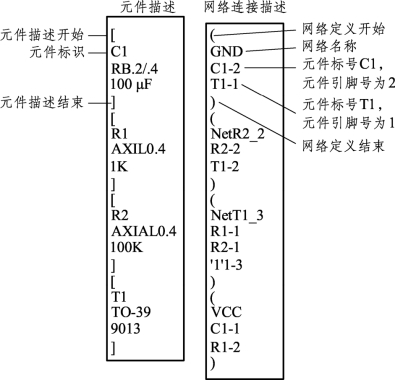

图7-53 网络表文件

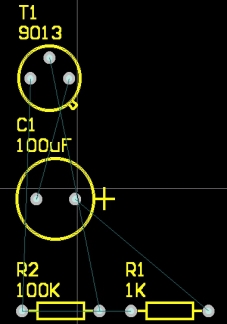

这样在印制板编辑环境调入封装,如图7-54所示,经自动布线的结果如图7-55所示。

图7-54 调入封装后的情形

图7-55 自动布线的结果

3.原理图打印输出

1)页面设置

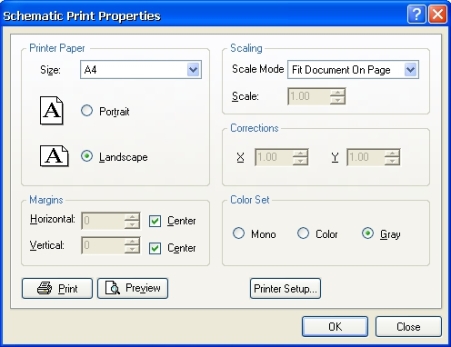

执行菜单命令【File】→【Page Setup】,系统弹出如图7-56所示的原理图打印属性设置对话框。在对话框中可以设置打印机类型、图形文件类型、颜色等。其中各选项定义如下。

【Printer Paper】:设置打印纸大小及打印纸的方向。“Size”为打印纸大小,“Portrait”为纵向打印,“Landscape”为横向打印。

【Scale Mode】:设置缩放比例,有“Fit Document On Page”(按整个页面打印)和“Scaled Print”(按比例打印)两种选择。

【Margins】:设置页边距。

【Color Set】:输出颜色设置。

2)打印机设置

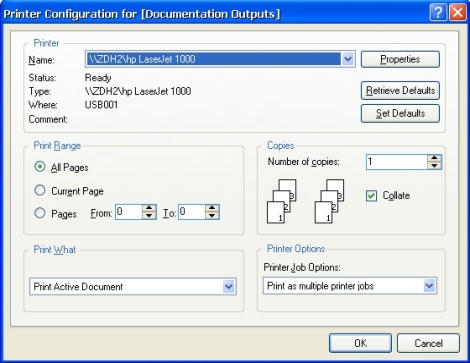

单击图7-56所示对话框中的按钮,系统弹出如图7-57所示的打印机设置对话框,此时可设置打印的页码和份数。设置完成后单击按钮,即可实现图纸的打印。

图7-56 原理图打印属性设置

图7-57 打印机设置

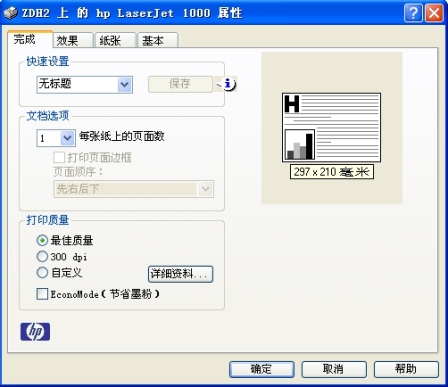

在图7-57所示的对话框中,单击按钮,弹出如图7-58所示的对话框。单击此对话框中右边的图纸小框,即可改变打印纸张方向,此对话框也可进行打印质量的设置。

图7-58 打印纸张方向的设置
