（一）Protel DXP简介

微课：Protel基础

Protel DXP是Altium公司生产的基于Windows98/2000/XP/NT环境的新一代电路图辅助设计与绘制软件，在Protel DXP中可以实现原理图设计、印制电路板设计、无网格布线、电路图混合仿真和PCB信号完整性分析等功能。它主要由原理图设计系统（Schematic）、印制电路板设计（PCB）、现场可编程门阵列电路设计（FPGA）、硬件描述语言（VHDL）设计编译模块等组成。

（二）Protel DXP设计环境

1．Protel DXP的启动和关闭

1）启动

启动Protel DXP的方法通常有两种。

（1）双击桌面上的Protel DXP的快捷图标。

（2）通过下列操作步骤：执行菜单命令【开始】→【所有程序】→【Protel DXP】。

2）关闭Protel DXP

（1）在Protel DXP主窗口的标题栏中单击右边的按钮。

（2）在Protel DXP主窗口的菜单栏中执行菜单命令【File】→【Exit】。

2．Protel DXP设计环境

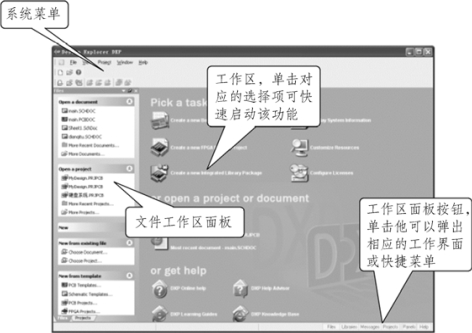

当用户启动Protel DXP后，系统将进入Protel DXP管理器设计环境（Design Explorer），如图7-1所示，所有Protel DXP功能都是从这个环境启动的。

图7-1　Protel DXP的设计环境

该窗口主要由系统菜单、文件工作区面板、工作区和工作区面板按钮组成。

（1）在系统菜单中可以对Protel DXP系统进行参数设置、信息查询等操作。

（2）文件工作区面板通常位于Protel DXP主窗口的左边，该面板主要包括File、Libraries、Projects、Help等面板组。它可被放置在窗口的任意位置，其中的选项也可被显示隐藏。

（3）工作区面板按钮在窗口的底部，选择【View】→【Stasus Bar】菜单命令，可以在Protel DXP主窗口的底部显示或隐藏此项。

（4）在工作区中显示了Pick a task、or open a project or document和or get help 3组选择区域。

（三）Protel DXP文件管理

在Protel DXP中可先建立一个项目，然后建立该项目中包含的其他文件。Protel DXP将所有的设计文件保存为独立的文件，可以使用Windows资源管理器找到它们。项目中包含指向它们的链接和必要的项目维护信息。

1．项目管理

1）创建一个新文件项目

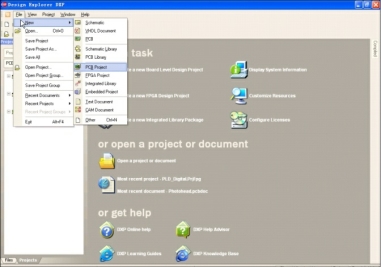

在Protel DXP的设计环境下，执行菜单命令【File】→【New】→【PCB Project】，如图7-2所示。

图7-2　Protel DXP菜单

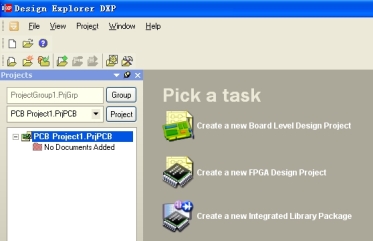

执行这命令之后，Protel DXP就创建了一个新的PCB项目，并使用了缺省的名字“PCB Project1.PrjPCB”。从集成环境左侧的项目管理器【Projects】面板中可以看到这个新建的项目，如图7-3所示。

图7-3　新建的项目

2）保存项目文件

执行菜单命令【File】→【Save Project As】，在弹出的如图7-4所示的保存项目文件对话框中选择合适的路径，并修改文件名为“Exa601.PRJPCB”。这样，一个新的项目文件创建完毕。

图7-4　保存项目对话框

3）打开项目文件

执行菜单命令【File】→【Open Project】，如图7-5所示。系统将弹出如图7-6所示的对话框，用户可选择需要打开的设计项目文件。

(www.chuimin.cn)

图7-5　打开项目文件

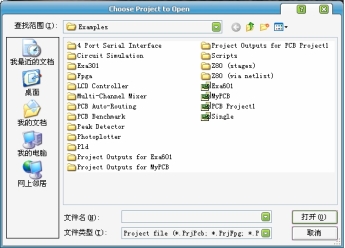

图7-6　打开已存在的项目文件

4）关闭项目文件

执行菜单命令【File】→【Exit】，如图7-2所示。

2．文件管理

在用户启动Protel DXP后，执行菜单命令【File】→【New】，从New子菜单中可选择建立的目标文件，包括Schmatic、PCB、FPGA、VHDL以及相关的库（Library）文件。也可从桌面的操作面板上选择建立的文件对象。不同的文件类型，其保存文件的后缀不同，表7-1所示为Protel DXP的文件后缀名所对应的文件对象。

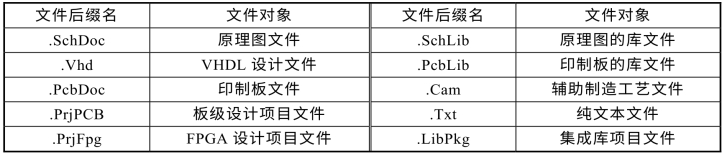

表7-1　Protel DXP设计文档扩展名

1）在项目中创建一个新的原理图文件

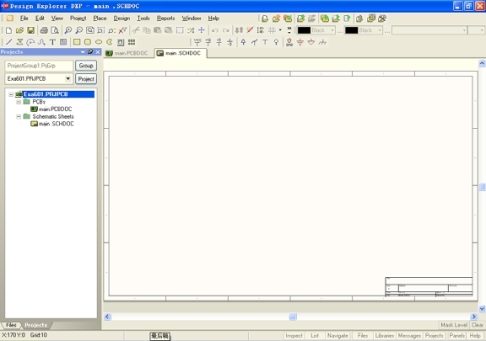

在如图7-3所示的项目管理器中，当前项目的名字已经换成了“Exa601.PRJPCB”。执行菜单命令【File】→【New】→【Schematic】，Protel DXP就会直接在当前项目中添加一个新的原理图文档，并且使用缺省的文件名“Sheet1.SCHDOC”。通过执行菜单命令【File】→【Save As】命令，可以将这个文档重新命名为“main.SCHDOC”保存，如图7-7所示。

图7-7　创建新的原理图文件

2）在项目中创建一个新的PCB文件

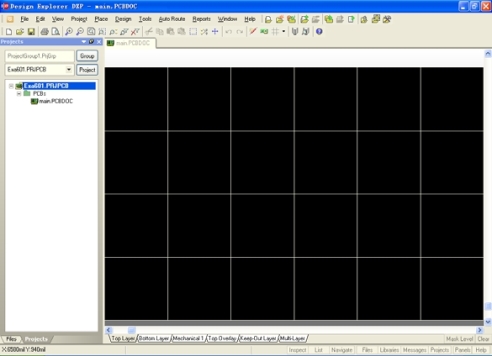

在如图7-3所示的项目管理器中，执行菜单命令【File】→【New】→【PCB】，Protel DXP就会直接在当前项目中添加一个新的PCB文档，并且使用缺省的文件名“PCB1.PCBDOC”。通过执行菜单命令【File】→【Save As】，可以将该文档重新命名为“main.PCBDOC”保存，如图7-8所示。

图7-8　创建新的PCB文件

3）在项目中创建其他文件

按照同样的方式，往这个项目中加入一些其他类型的文件。此时，设计环境左侧的项目面板如图7-9所示。可以看出，Protel DXP将文档按类型在项目面板中分类列出。

图7-9　项目面板中的各类文档

4）打开文件和切换文件

在如图7-9所示的项目面板中，用鼠标分别单击文档的名字就可以打开这个文档，目前它们都是空文件。可以按照两种方法切换当前正在编辑的文件：一种方法是单击图7-9中项目面板内相应的文件名；另一种方法是单击如图7-10所示的编辑区上面的文件名选项。图7-10中未显示出来的文件名选项可以通过按钮来移动。

图7-10　通过文件名选项切换当前编辑文件

5）从项目中去除文件

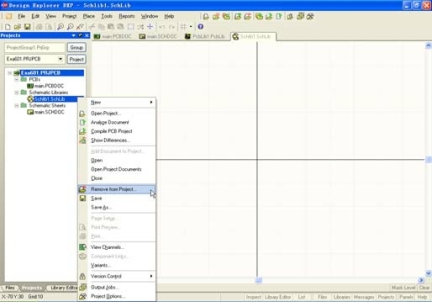

在如图7-9所示的项目面板中，用右键单击欲删除的文件，弹出如图7-11所示的菜单。在菜单中选择【Remove from Project】选项，并在如图7-12所示的确认删除提示框中单击按钮，即可将此文件从当前项目中删除。

图7-11　删除文件

图7-12　确认删除提示框

3．将自由文档加入项目

在Protel DXP中，可以建立与某项目相关的所有文件，使建立的文件包含在项目中；也可以在不建立项目下，单独建立其中一种类型的文件，执行菜单命令【File】→【New】→【PCB】或【SCH】等，称之为自由文档（Free Documents）。

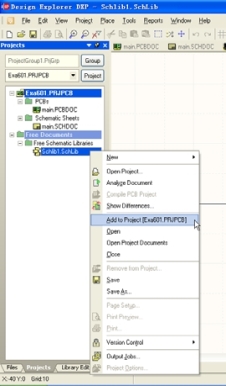

自由文档也可以加入项目中。在如图7-13所示的项目面板中，用右键单击欲加入项目的文档，弹出如图7-14所示的菜单，在菜单中选择【Add to Project】选项即可。

图7-13　自由文档

图7-14　把自由文件加入项目
