通信信号产品制造与工艺管理：检测方法及维修安排
【摘要】：检测电子产品的关键在于采用合适的检测方法，以便发现、判断和确定产生故障的部位和原因，方便对产品进行维修。图6-12测量电阻法对电路中的三极管、场效应管、电解电容器、插件、开关、电阻器以及印制电路板的铜箔、连线都可用测量电阻法来进行判断。维修时，先采用“测量电阻法”，对有疑问的电路元器件进行电阻检测，可以直接发现损坏和变值的元器件，对元器件和导线虚焊等故障也是一个有效的方法。
检测电子产品的关键在于采用合适的检测方法，以便发现、判断和确定产生故障的部位和原因，方便对产品进行维修。检测故障的方法很多，有些方法是最基本的检测方法。
（一）观察法
观察法是凭借人感官的感觉对故障原因进行判断。
1．断电观察法
在不接通电源的情况下，仪器设备面板上的开关、插口、旋钮、接线柱、探测器、指示表、电源插线和熔丝管插塞等都可以用观察法来判断有无故障。对整机内部，打开产品外壳进行观察。用直观的办法和使用万用表电阻挡检查有无断线、脱焊、短路、接触不良，检查绝缘情况、保险丝通断、变压器好坏、元器件情况等。如果电路中有改动过的地方，还应该判断这部分的元器件和接线是否正确。
查找故障，一般应该首先采用断电（不通电）观察法。因为很多故障的发生往往是由于工艺上的原因，特别是刚装配好还未经过调试的产品或者装配工艺质量很差的产品。而这种故障原因大多数单凭眼睛观察就能发现。盲目地通电检查有时反而会扩大故障范围。
2．通电观察法
在设备通电的情况下凭借人感官的感觉对故障原因进行判断，是查找故障的重要方法。只有当断电观察法不能发现问题时，才可以采用通电观察的方法。
打开产品外壳，接通电源进行表面观察，有时可以直接发现故障的原因。例如，是否有冒烟、烧断、烧焦、跳火、发热的现象。如遇到这些情况，必须立即切断电源分析原因，再确定检修部位。如果一时观察不清，可重复开机几次；但每次时间不要太长，以免扩大故障。必要时，断开可疑的部位再进行试验，看故障是否消除。
（二）替代法
1．信号替代法
利用不同的信号源加入待修产品有关单元的输入端，替代整机工作时该级的正常输入信号，以判断各级电路的工作情况是否正常，从而可以迅速确定产生故障的原因和所在单元。检测的次序是，从产品的输出端单元电路开始，逐步移向最前面的单元。这种方法适用于各单元电路是开环连接的情况，缺点是需要各种信号源，还必须考虑各级电路之间的阻抗匹配问题。
2．部件替代法
利用性能良好的部件（或器件）来替代整机可能产生故障的部分，如果替代后整机工作正常，说明故障就出在被替代的那个部件里。这种方法检查简便，不需要特殊的测试仪器，但用来替代的部件应该尽量是不需要焊接的可插接件。
（三）波形观察法
用示波器检查整机各级电路的输入和输出波形是否正常，是检修波形变换电路、振荡器、脉冲电路的常用方法。这种方法对于发现寄生振荡、寄生调制或外界干扰及噪声等引起的故障，具有独到之处，如图6-10所示。
图6-10 示波器在电子产品检测中的应用
（四）信号寻迹法
用单一频率的信号源加在整机的输入单元的入口，然后使用示波器或万用表等测试仪器，从前向后逐级观测各级电路的输出电压波形或幅度，如图6-11所示。
(www.chuimin.cn)

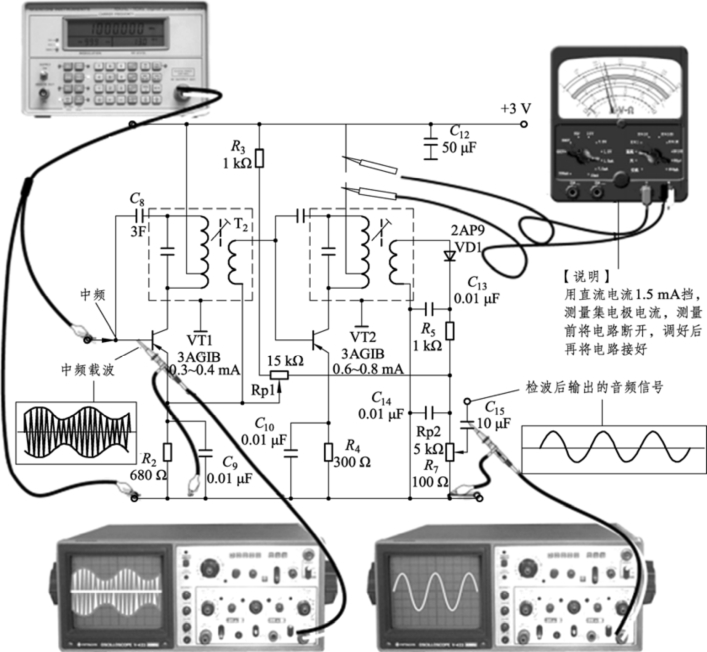

图6-11 信号寻迹法
（五）测试电阻法
在设备不通电的情况下，利用万用表的电阻挡对设备进行检查，是确定故障范围和确定元器件是否损坏的重要方法，如图6-12所示。

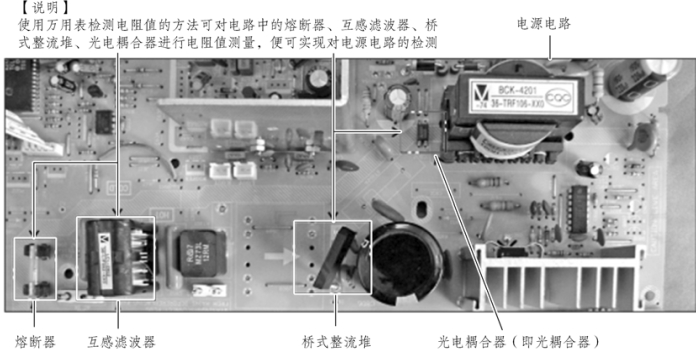

图6-12 测量电阻法
对电路中的三极管、场效应管、电解电容器、插件、开关、电阻器以及印制电路板的铜箔、连线都可用测量电阻法来进行判断。维修时，先采用“测量电阻法”，对有疑问的电路元器件进行电阻检测，可以直接发现损坏和变值的元器件，对元器件和导线虚焊等故障也是一个有效的方法。
采用“测量电阻法”时，可用万用表的R×1挡检测通路电阻，必要时应将被测点用小刀刮干净再检测，以防止因接触电阻过大造成错误判断。
注意事项：
（1）不能在仪器设备开通电源的情况下检测各种电阻。
（2）检测电容器时应先对电容进行放电，然后脱开电容的一端再进行检测。
（3）测量电阻元件时，如电阻和其他电路连通，应脱开被测电阻的一端，然后再进行检测。
（4）对电解电容和晶体管的检测，应注意测试表笔的极性。
（5）万用表电阻挡的挡位选择要适当，否则不但检测结果不正确，甚至会损坏被测元器件。
（六）测量电压法
测量电压法是测量仪器设备的各部分电压，与设备正常运行时的电压值进行对照，找出故障所在部位的一种方法，如图6-13所示。
图6-13 万用表测量
检查电子设备的交流供电电源电压和内部的直流电源电压是否正常，是分析故障原因的基础。
对于已确定电路故障的部位，也需要进一步测量该电路中的晶体管、集成电路等各引脚的工作电压，或测量电路中主要节点的电压，看数据是否正常，这对于发现故障和分析原因，均极有帮助。因此，当被修仪器设备的技术说明书中，附有电路工作电压数据表、电子元器件引脚的对地电压值、电路上重要节点的电压值等维修资料时，应先采用测量电压法进行检测。
