微课：导线焊接实例

1．导线—接线端子及导线—导线之间的焊接

（1）绕焊与钩焊、搭焊相比，绕焊的可靠性最好。

导线和接线端子的绕焊，是把经过搪锡的导线端头在接线端子上绕一圈，然后用钳子拉紧缠牢后进行焊接，如图4-40所示。在缠绕时，导线一定要紧贴端子表面，绝缘层不要接触端子。一般取L＝1～3mm为宜（L为导线绝缘皮与焊接面之间的距离）。

pagenumber_ebook=156,pagenumber_book=150

图4-40　导线和端子的绕焊

导线与导线的连接以绕焊为主，如图4-41所示。操作步骤如下：① 去掉导线端部一定长度的绝缘皮；② 导线端头镀锡，并穿上合适的热缩套管；③ 两条导线绞合，焊接；④ 趁热把套管推到接头焊点上，用热风或用电烙铁烘烤热缩套管，套管冷却后应该固定并紧裹在接头上。

pagenumber_ebook=156,pagenumber_book=150

图4-41　导线与导线的绕焊

（2）钩焊。钩焊的强度低于绕焊，但操作简便，如图4-42所示。将导线弯成钩形钩在接线端子上，用钳子夹紧后再焊接。其端头的处理与绕焊相同。

pagenumber_ebook=156,pagenumber_book=150

图4-42　导线和端子的钩焊

（3）搭焊。搭焊连接最方便，但强度及可靠性最差，如图4-43所示。图4-43（a）是把经过镀锡的导线搭到接线端子上进行焊接，仅用在临时连接或不便于缠、勾的地方以及某些接插件上。对调试或维修中导线的临时连接，也可以采用如图4-43（b）所示的搭接办法。这种搭焊连接不能用在正规产品中。(www.chuimin.cn)

pagenumber_ebook=156,pagenumber_book=150

图4-43　搭焊

2．杯形焊件与导线的焊接

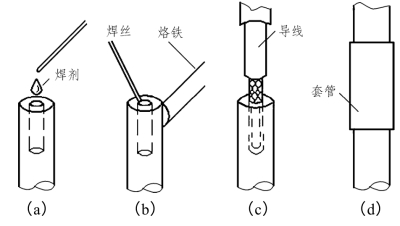

杯形焊件尺寸较大，焊接时应选用功率较大的电烙铁。这类焊点多见于接线柱和接插件，它一般是和多股软线连接，焊前要对导线进行处理，先绞紧各股软线，然后搪锡。操作步骤如图4-44所示：① 往杯形孔内滴助焊剂。若孔较大，用脱脂棉蘸助焊剂在孔内均匀擦一层。② 用烙铁加热并将锡熔化，靠润湿作用流满内孔。③ 将导线垂直插到孔的底部，移开烙铁并保持焊件静止直到焊点凝固。④ 焊点完全凝固后立即套上套管。

pagenumber_ebook=156,pagenumber_book=150

图4-44　杯形接线柱与导线的焊接方法

3．金属板件与导线的焊接

金属板表面积大、散热快，这类焊接要用功率较大的烙铁。一般根据板的厚度和面积的不同，选用50～300 W的烙铁为宜。若板的厚度在0.3mm以下时，也可以用20 W烙铁，只是要适当增加焊接时间。

焊接的关键是在金属板上搪锡。紫铜、黄铜及镀锌板表面洁净时，用少量焊剂就能搪锡。若搪锡前先在焊区用力划出一些刀痕，焊点会更可靠，如图4-45所示。

pagenumber_ebook=157,pagenumber_book=151

图4-45　金属板表面搪锡的方法

在铝板上搪锡，要先用刀刮干净待焊区，然后立即加少量焊剂，用烙铁头在待焊区适当用力画圈，这样就将一部分焊锡熔化并不断地将锡镀到铝板上去。搪锡如用酸性助焊剂（如焊油），焊接后要及时清洗。
