手工焊接技能必备-通信信号产品制造与工艺管理
【摘要】：2．手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才得到良好的焊点。3．手工焊接操作技巧保持烙铁头的清洁。针对手工焊接中各式各样的焊件，可能需要不同功率的烙铁及不同形状的烙铁头，而实际操作中不可能频繁更换烙铁及烙铁头，由于熔融态的焊锡导热率远高于空气，焊锡桥就成为高效传热的桥梁，使各类焊件很快能达到焊接温度。焊接开关、接插件时，焊剂过量容易造成接触不良。
1．焊接操作的正确姿势
掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20 cm，通常以30 cm为宜。

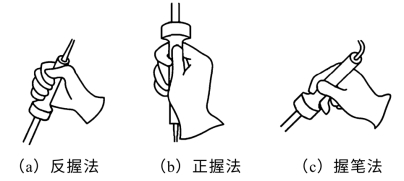

电烙铁有三种握法，如图4-34所示。反握法的动作稳定，长时间操作不易疲劳，适用于大功率烙铁的操作；正握法适用于中功率烙铁或带弯头电烙铁的操作；一般在操作台上焊接印制板等焊件时，多采用握笔法。
图4-34 握电烙铁的手法示意

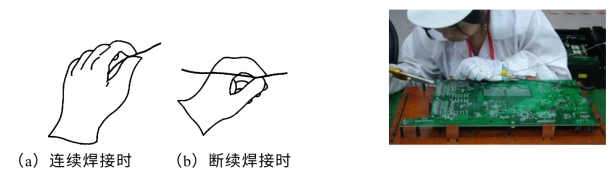

焊锡丝一般有两种拿法，如图4-35所示。由于焊锡丝中含有一定比例的铅，而铅是对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入铅尘。
图4-35 焊锡丝的拿法
电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。
2．手工焊接操作的基本步骤
掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才得到良好的焊点。
（1）“五步法”。正确的手工焊接操作过程可分成5个步骤，如图4-36所示。
图4-36 锡焊五步操作法
（2）“三步法”。对于热容量小的焊件，可以简化为三步操作。
① 准备：同五步法步骤一。
② 加热与送丝：烙铁头放在焊件上后即放入焊丝。(www.chuimin.cn)
③ 去丝移烙铁：焊锡在焊接面上浸润扩散达到预期范围后，立即拿开焊丝并移开烙铁，并注意移去焊丝的时间不得滞后于移开烙铁的时间。
一般焊接的时间控制在3～5s，各步骤动作的熟练协调还需要大量实践才能掌握。
3．手工焊接操作技巧
（1）保持烙铁头的清洁。焊接时烙铁头长期处于高温状态，又接触助焊剂等物质，其表面很容易氧化并沾上一层黑色杂质，这些杂质形成隔热层，使烙铁头失去加热作用。因此，要随时除去烙铁头的杂质，保持清洁。可用一块湿布或湿的木质纤维海绵随时擦拭烙铁头，普通烙铁头可用锉刀修去表面氧化层。

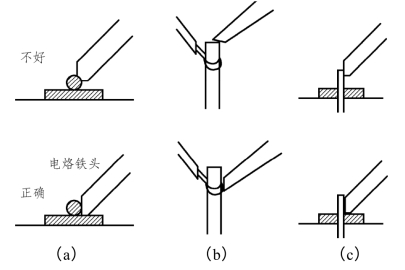

（2）采用正确的加热方法。根据焊件的形状选用不同的烙铁头，设法让烙铁头与焊件接触面增大从而加速传热。不能用烙铁对焊件施压，以免加速烙铁头损坏或造成不易察觉的隐患，如图4-37所示。
图4-37 正确的加热方法
（3）加热要靠焊锡桥。所谓焊锡桥，就是靠烙铁头上保留少量的焊锡，作为加热时烙铁头与焊件之间传热的桥梁。针对手工焊接中各式各样的焊件，可能需要不同功率的烙铁及不同形状的烙铁头，而实际操作中不可能频繁更换烙铁及烙铁头，由于熔融态的焊锡导热率远高于空气，焊锡桥就成为高效传热的桥梁，使各类焊件很快能达到焊接温度。

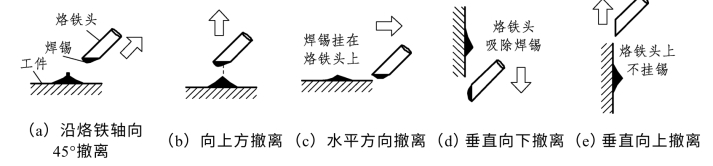

（4）采用正确的方法撤离烙铁。焊接完成，烙铁要及时向后45°撤离。图4-38所示为烙铁不同的撤离方向对焊点锡量的影响。
图4-38 烙铁撤离方向和焊点锡量的关系
（5）焊锡凝固前焊件不能动。焊锡凝固的过程中焊件移动或振动会造成冷焊，使焊点内部结构疏松，焊点强度降低，导电性能变差。因此，在焊锡凝固前务必保持焊件不动。
（6）焊锡用量要合适。过量的焊锡会造成不必要的浪费，增加焊接时间，降低生产效率，还容易在高密度的PCB板中造成不易觉察的短路故障。而焊锡过少则会降低焊点强度，焊件不能牢固地连接，尤其是极容易造成导线与焊盘的脱落。
（7）焊剂量要合适。适量的助焊剂能提高焊点质量。过量使用松香，会延长加热时间，增加焊后擦洗多余焊剂的工作量，而当加热时间又不足时，很容易形成“夹渣”缺陷。焊接开关、接插件时，焊剂过量容易造成接触不良。印制板出厂前大多进行过松香水喷涂处理，焊接若用松香芯焊丝，基本上不需要再用助焊剂。
（8）不要使用烙铁头作为运送焊锡的工具。有人习惯用烙铁头沾上焊锡去焊接，结果造成焊料氧化、焊剂挥发、焊点质量下降。因为烙铁头的温度一般都在300℃左右，焊锡丝中的助焊剂在高温时容易分解失效，焊锡也过热远离共晶点。
