导线和绝缘材料的作用及构成材料
【摘要】：表2-14裸线、电磁线、绝缘电线电缆和通信电缆的作用2．导线的构成材料除了裸线，导线一般由导体芯线和绝缘体外皮组成。导线的粗细标准称为线规，有线号和线径两种表示方法。因绝缘材料不同，导线的用途也不相同。表2-16铜芯导线的安全载流量（25℃）② 最高耐压和绝缘性能。导线绝缘层的绝缘电阻随着所加电压的升高会下降，电压过高会导致绝缘层放电击穿。
（一）导 线
导线即导电的金属线。
1．导线的分类
常用的导线包括电线与电缆，又细分为裸线、电磁线、绝缘电线电缆和通信电缆四类，如表2-14所示。
表2-14 裸线、电磁线、绝缘电线电缆和通信电缆的作用
2．导线的构成材料
除了裸线，导线一般由导体芯线和绝缘体外皮组成。
（1）导体芯线：主要是导电性能好的铜线和铝线，对于电子产品来说，几乎都使用铜线。纯铜线表面极易氧化，一般导线是在铜线表面镀耐氧化金属。如普通导线镀锡以提高可焊性，高频用导线镀银以提高电性能，耐热导线镀镍以提高耐热性能；而后两种导线的成本较高，不如镀锡导线使用普遍。
导线的粗细标准称为线规，有线号和线径两种表示方法。按导线的粗细排列成一定号码的叫作线号制，线号越大，其线径越小，英、美等国家采用线号制；线径制则是用导线直径的毫米（mm）数表示线规，中国采用线径制。
（2）绝缘外皮。导线绝缘外皮除了电气绝缘、能够耐受一定电压以外，还有增强导线机械强度、保护导线不受外界环境腐蚀的作用。导线绝缘外皮的材料主要有塑料类（聚氯乙烯、聚四氟乙烯等）、橡胶类、纤维类（棉、化纤等）、涂料类（聚酯、聚乙烯漆），它们可以单独构成导线的绝缘外皮，也能组合使用。因绝缘材料不同，导线的用途也不相同。
3．常用导线
（1）安装导线、屏蔽线。
在电子产品生产中常用的安装导线，主要是塑料线。常用几种安装导线的外观见图2-27，其型号、名称及用途如表2-15所示。其中，有屏蔽层的导线称为屏蔽线，如图2-27（c）、图2-27（h）所示。屏蔽线能够实现静电（或高电压）屏蔽、电磁屏蔽和磁屏蔽的效果。屏蔽线有单芯、双芯和多芯等数种，一般用在工作频率为1 MHz以下的场合。
图2-27 常用安装导线
1—单股镀锡铜芯线；2—单股铜芯线；3—多股镀锡铜芯线；4—多股铜芯线；5—聚氯乙烯绝缘层；6—聚氯乙烯护套；7—聚氯乙烯薄膜绕包；8—聚氯乙烯形管绝缘层；9—镀锡铜编织线屏蔽层；10—铜纺织线屏蔽层
表2-15 常用安装导线
选择使用安装导线，要注意以下几点。
① 安全载流量。在环境温度为25℃、载流芯温度为70℃的条件下，铜芯导线架空敷设的载流量如表2-16所示。导线在机壳内、套管内等散热条件不良的情况下，载流量降低，可取表中数据的1/2。一般情况下，载流量可按5 A/mm2估算。
表2-16 铜芯导线的安全载流量（25℃）
② 最高耐压和绝缘性能。导线绝缘层的绝缘电阻随着所加电压的升高会下降，电压过高会导致绝缘层放电击穿。导线标识的试验电压表示导线加电1 min不发生放电现象的耐压特性。实际使用中，工作电压应该为试验电压的1/3～1/5。

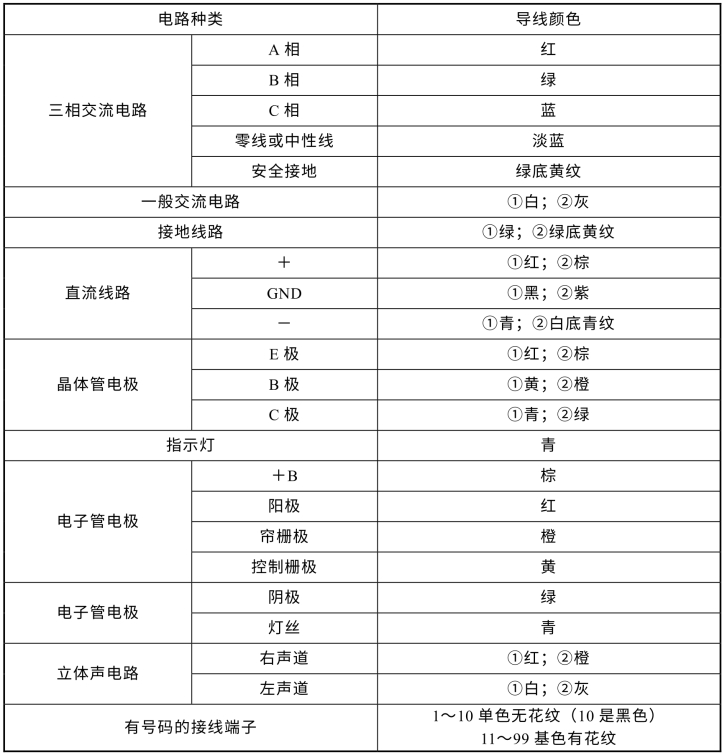

③ 导线颜色。常见有棕、红、橙、黄、绿、蓝、紫、灰、白、黑等单色塑料安装导线，也有在基色底上带一种或两种颜色花纹的花色导线。使用中常按照如表2-17所示的习惯选导线颜色。
表2-17 选择安装导线颜色的一般习惯
④ 工作环境条件。导线绝缘层的耐热温度不能低于室温和电子产品机壳内部空间的温度；选择导线的种类及规格时要充分考虑它的抗拉强度、抗反复弯曲强度、剪切强度及耐磨性等指标，还要考虑连线操作、产品运输等方面，留有充分的余量。
⑤ 应选用便于连线操作的安装导线。例如，带丝包绝缘层的导线用普通剥线钳很难剥出端头，如果没有机械强度的要求，就不选这种导线。
（2）电磁线。
电磁线是具有绝缘层的导电金属线，用来绕制电工、电子产品的线圈或绕组。电磁线包括通常所说的漆包线和高频漆包线。在生产电子产品时，常用电磁线（漆包线或高频漆包线）绕制高频振荡电路中的电感线圈。
去除线端的漆皮时不能刮，否则容易损伤导线，可用热融法和燃烧法去除线端的漆皮。
① 热融法：将线端浸入小锡炉，漆皮就融化在熔融的锡液中，同时线端被镀上锡。
② 燃烧法：将线端放在酒精灯上燃烧，使漆皮碳化，然后迅速浸入乙醇中，取出后用棉布即可擦净线端的漆皮。
（3）带状电缆。
带状电缆又叫安装排线或扁平安装电缆，是由许多根导线结合在一起，相互之间绝缘，整体对外绝缘的一种扁平带状多路导线的软电缆，外形如图2-28所示。带状电缆常用在计算机类产品，作数据总线、地址总线和控制总线，或用作插座间、印制板间的连接线。安装排线不用焊接就能实现可靠连接，不容易产生导线错位的情况。目前，使用较多的排线，单根导线内是φ0.1×7的线芯，外皮为聚氯乙烯。导线根数为8、12、16、20、24、28、32、37、40线等规格。
图2-28 带状电缆的外形
（4）电源软导线。
电源线用于电气设备和电源插座之间的连接，由于它是用在设备外边且与用户直接接触，并带有可能会危及人身安全的电压，所以其安全性就显得特别重要。按要求，线及插头要分别通过安全认证。用户经常需要插拔移动电源软导线，因此选用时必须考虑以下几点：(www.chuimin.cn)
① 安全载流量要比机壳内导线的大；
② 在寒冷的环境中也应该能经受弯曲和移动；
③ 有足够的机械强度，必须能够承受经常性的提拉、重物的挤压或缠绕等外力作用。电源软导线采用双重绝缘方式，即将两根或三根已带绝缘层的芯线放在一起，在它们的外面再加套一层绝缘性能和机械性能好的塑胶层。
RVB、RVS、YHR几种软导线都适合用作电源线。其中，又以有橡胶护套的YHR型为最好。
（5）同轴电缆与高频馈线。
与屏蔽双绞线或非屏蔽双绞线相比，同轴电缆可以铺设更长的距离；与光纤相比，同轴电缆更便宜。由于同轴电缆中的外部屏蔽构成了电路的一部分，所以必须特别注意它是否能够正确接地。此外安装时不能破坏它的结构，焊点要光滑，芯线要焊在插头的中心位置。
（6）高压电缆。
高压电缆一般采用绝缘耐压性能好的聚乙烯或阻燃性聚乙烯作为绝缘层，而且耐压越高，绝缘层就越厚，选用高压电缆时可参考表2-18。
表2-18 耐压与绝缘层厚度的关系
（7）双绞线。
在计算机网络通信中，由于频率较高，信号电平较弱，通常采用双绞线。双绞线抗电磁干扰性强，且双绞线的接线质量会影响网络的整体性能。双绞线在各种设备之间的接法也非常有讲究，应按规范连接。
（二）绝缘材料
绝缘材料又称电介质，其电阻率（电阻系数）一般都大于109 Ω·cm，在直流电压作用下，只允许极微小的电流通过，在电子产品中应用相当普遍。这类材料品种很多，要根据不同要求及使用条件合理选用。
1．绝缘材料的主要性能及选择
（1）抗电强度。抗电强度又叫耐压强度，即每毫米厚度的材料所能承受的电压，它同材料的种类及厚度有关。对于一般电子产品生产中常用的材料，抗电强度比较容易满足要求。
（2）机械强度。机械强度是指每平方厘米所能承受的拉力。对于不同用途的绝缘材料，机械强度的要求不同。例如，绝缘套管要求柔软，结构绝缘板则要求有一定的硬度并且容易加工。同种材料因添加料不同，强度也有较大差异，选择时应该注意。
（3）耐热等级。耐热等级指绝缘材料允许的最高工作温度，取决于材料的成分。耐热等级一般分七级，如表2-19所示。在一定耐热级别的电机、电器中，应该选用同等耐热等级的绝缘材料。材料耐热等级越高，价格也越高，但机械强度不一定高，所以，在不要求耐高温处，要尽量选用同级别的材料。
表2-19 绝缘材料的耐热等级
2．常用绝缘材料
1）薄型绝缘材料
薄型绝缘材料主要用于包扎、衬垫、护套等。
（1）绝缘纸：常用的有电容器纸、青壳纸、铜版纸等，具有较高的抗电强度，但抗张强度和耐热性都不高，主要用于要求不高的低压线圈绝缘。
（2）绝缘布：常用的有黄蜡布、黄蜡绸、玻璃漆布等，具有布的柔软性和抗拉强度，适用于包扎、变压器绝缘等，也可制成各种套管，用作导线护套。
（3）有机薄膜：常用的有聚酯、聚酰亚胺、聚氯乙烯、聚四氟乙烯薄膜。其中以聚酯薄膜使用最为普遍，在大部分情况下可取代绝缘纸、绝缘布并提高耐压、耐热性能。
（4）粘带：有机薄膜涂上胶粘剂就成为各种绝缘粘带，俗称塑料胶带，可取代传统的“黑胶布”，大大提高了耐热、耐压等级。
（5）塑料套管：用聚氯乙烯为主料制成的各种规格、各种颜色的套管，大量用在电子装配中，由于耐热性差（工作温度为－60～+70℃），不宜用在受热部位。还有一种热缩性塑料套管，常用作电线端头的护套。
2）绝缘漆
绝缘漆多用于浸渍电器线圈和表面覆盖，常用的有油性浸渍漆（1012）、醇酸浸渍漆（1030）、环氧浸渍漆（1033）、环氧无溶剂浸渍漆（515-1/2）、有机硅漆（1053）、覆盖漆、醇酸磁漆、有机硅磁漆等。其中，有机硅漆能耐受较高的温度（H级），无溶剂漆使用较为方便。
3）热塑性绝缘材料
这类材料有硬聚乙烯板、软管及有机玻璃板、棒等，可以进行热塑加工，但耐热性差，一般只用于不受热、不受力的绝缘部位。例如，作为护套、护罩、仪器盖板等。透明的有机玻璃适用于加工仪器面罩、铭牌等绝缘零件。
4）热固性层压材料
常用的层压板材（板厚为0.5～50mm）有酚醛层压纸板（3020～3023）、酚醛层压布板（3025、3027等）、酚醛层压玻璃布板（3230～3232）、有机硅环氧层压玻璃布板（3250）、环氧酚醛层压玻璃布板（3240）等。上述各类材料都有相应的管材和棒材。棒材的直径从6mm到数百毫米，管材的壁厚为1～9mm。
从黏合剂来看这些材料的性能，环氧优于酚醛，有机硅耐热最佳（达H级）。对基板来说，玻璃布最优，布板次之，纸板再次。它们的共同特点是具有良好的电气性能和机械性能，耐潮、耐热、耐油。
5）云母制品
云母是具有良好的耐热、传热、绝缘性能的脆性材料。将云母用黏合剂黏附在不同的材料上，就构成性能不同的复合材料。常用的有云母带（沥青绸云母带、环氧玻璃粉云母带、有机硅云母等），主要用作耐高压的绝缘衬垫。
6）橡胶制品
橡胶在较大的温度范围内具有优良的弹性、电绝缘性、耐热、耐寒和耐腐蚀性，是传统的绝缘材料，用途非常广泛。近年来，电子工业所用的天然橡胶已被合成橡胶取代。
