交换机是OSI模型中数据链路层上的网络连接设备，并且它与网桥一样，能够解析出MAC地址信息。不过它的作用相当于多个网桥。

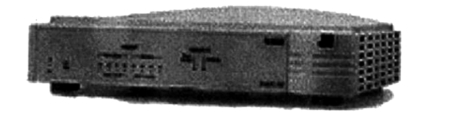

图5—6所示为一个交换机的实物图。

pagenumber_ebook=143,pagenumber_book=137

图5—6　交换机实物图

交换机的所有端口共享同一个指定的带宽。它的每个端口都扮演了一个网桥的角色，而且每一个连接到交换机上的设备都可以享有它们自己的专用信道，也就是说，交换机可以把每个共享信道分成几个信道。

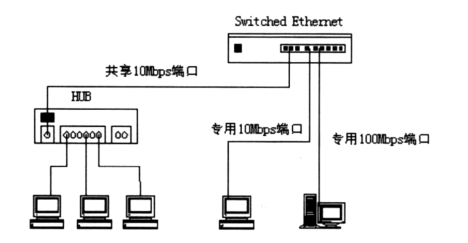

交换机的每个输出端口可以连接一个集线器（HUB），也可以单独地连接一个节点（在这种情况下，这个节点就可以独占带宽了）。典型的使用交换机组建的局域网的结构如图5—7所示。

pagenumber_ebook=143,pagenumber_book=137

图5—7　用交换机组建局域网

交换机用于连接网络设备的主要优点是它能并行处理：交换机允许多对计算机间同时交换数据。这将在交换机的工作原理中详细举例说明。

1.交换机的工作原理

交换机可以用于广域网中，但经常的应用范围是局域网。在局域网中，以太网交换机又比较常见。

下面以一个以太网交换机的工作过程为例，来说明交换机的工作原理。

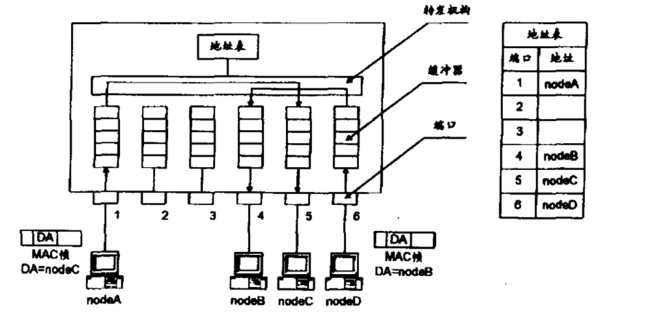

如图5—8所示是一个交换机的结构和工作原理示意图。

pagenumber_ebook=144,pagenumber_book=138

图5—8　交换机的结构和工作原理(www.chuimin.cn)

图5—8中的交换机有6个端口，其中端口1、4、5、6分别连接了节点Node A、Node B、Node C与Node D。那么就可以根据以上端口号与节点MAC地址的对应关系建立交换机端口号/MAC地址映射表。如果Node A与Node D同时要发送数据，那么它们可以分别在要发送的数据帧的目的地址字段DA中填上该帧的目的地址。例如Node A要向Node C发送帧，那么该帧的目的地址DA=Node C；NodeD要向Node B发送，那么该帧的目的地址DA=Node B。当Node A、NodeD同时通过交换机传送数据帧时，交换机的交换技制中心将根据端口号MAC地址映射表的对应关系找出对应帧目的地址的输出端口号，那么它就可以为Node A→Node C建立端口1到端口5的连接，同时为Node D→Node B建立端口6到端口4之间的连接。这种端口之间的连接可以根据需要同时建立多条，这也就是前面所说的交换机的并行处理能力。

2.交换机的交换方式

交换机所采用的帧转发方式是不同的，主要有：

（1）直接交换方式。在直接交换方式中，交换机只要接收并检测到目的地址字段后就立即将该帧转发出去，而不管这一帧数据是否出错。帧出错检测任务由节点主机完成。这种交换方式的优点是交换延迟时间短，缺点是缺乏差错检测能力，不支持不同传输速率的端口之间的帧转发。

（2）存储转发交换方式。在存储转发方式中，交换机首先完整地接收发送帧，并先进行差错检测。如果接收帧是正确的，则根据帧目的地址确定输出端口号，再转发出去。这种交换方式的优点是具有帧差错检测能力，并能支持不同传输速率的端口之间的帧转发，缺点是交换延迟时间将会增长。

（3）改进的直接交换方式。针对上面两种交换方式的优缺点，人们提出了一种新的交换方式——改进的直接交换方式。它将二者结合起来.在接收到帧的前64byte之后，判断数据帧的帧头字段是否正确，如果正确则转发，否则丢弃。这种方法对于短的数据帧来说，其交换延迟时间与直接交换方式比较接近；而对于长的数据帧来说，由于它只对帧的地址字段与强制手段进行了差错检测，所以交换延迟时间将会减少。

3.交换机的主要技术特点

这里只讨论最常用的局域网交换机的技术特点。

下面简单列出局域网交换机的主要特点。

（1）低交换传输延迟：从传输延迟时间的数量级来看，局域网交换机的传输延迟为几十μs，网桥为几百μs，而路由器为几千μs。

（2）高传输带宽：对于100Mbps端口的交换机，半双工端口的带宽为100Mbps，全双工端口的带宽为200Mbps。

（3）允许不同的传输速率共存，例如10Mbps/100Mbps共存。交换机能完成不同端口速率之间的转换。

（4）可以用局域网交换机组建虚拟局域网服务。
