1976年提出的第一层、第二层以及第三层国际标准网络访问协议，多次修改后统称为X.25协议。

1.X.25通信过程

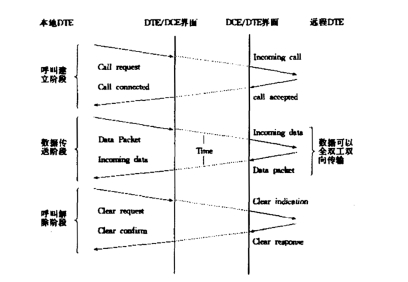

X.25的分组层中最重要的任务是逻辑信道的使用，以虚电路方式进行工作。整个通信过程是三个阶段：呼叫建立、数据传送和虚电路释放。如图3—24所示给出了一个X.25连接的整个过程。

pagenumber_ebook=110,pagenumber_book=104

图3—24　X.25连接的整个过程

（1）当一个DTE想与另一个DTE通话时，它就要向本地DCE发送一个呼叫请求分组称为Call Request。它捎带了主叫DTE地址、被叫DTE地址和虚电路号等信息，将其交给本地DCE后，通过通信子网把这个分组发往目的DCE，然后再发给目的DTE。如果目的地DTE愿意接收此呼叫，它就发回一个呼叫接收分组，称为Call Accepted，使用的逻辑信道号与呼叫请求分组相同。当被叫端收到Call Accepted时，按原来的呼入分组路由传到主叫DCE。主叫DCE再向主叫DTE发送呼叫接通分组，表示虚电路就建立了。虚电路号就是逻辑信道号LCN，此后数据分组就无须写上主叫和被叫DTE的地址了。

（2）建立了虚电路之后就可以进行数据传送了，可以是全双工的传送方式。

（3）数据传送完毕就需要释放虚电路，主叫和被叫中的任何一方都可以发起释放请求。这里假设是主叫方要求释放，向本地DCE发出拆线请求，本地DCE会发出一个拆线证实。被叫发送拆线指示，DTE收到后就发回给被叫DCE一个拆线证实分组。

2.X.25分组格式

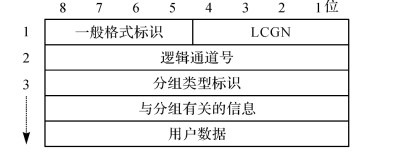

分组是X.25交换信息的基本单位。通常把X.25的分组分为两种：控制分组和数据分组。图3—25给出了分组的一般格式。

pagenumber_ebook=111,pagenumber_book=105

图3—25　分组的一般格式

图中一般格式标识在第一个字节占4个比特，LCGN是逻辑信道群号，第二个字节表示逻辑信道号，下面的部分就表示是何种分组，以及相关的信息。

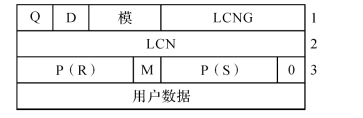

因为数据分组比较简单，我们先列出数据分组的格式，如图3—26所示。(www.chuimin.cn)

pagenumber_ebook=111,pagenumber_book=105

图3—26　数据分组的格式

数据分组的第三个字节的第一个比特为0，而控制分组的为1，两者根据这个而区分开来。数据分组的逻辑信道群号和控制分组的一样，符合一般分组格式。实际上数据分组有两种格式，有按模8（比特为01）和模128（比特为10）的，图中给出的是前面一种数据格式。图中符号P（R）为分组接收序号，P（S）为分组发送序号，它们都占3个字节，所以这时窗口的最大值为7。在一条逻辑信道上每发一个新的分组，P（S）就加1，接收序号P（R）表示对方的发送序号为P（R）—1，并且在这之前发送的分组均已正确收到。设置分组发送序号和接收序号是为了进行流量控制，而不是为了保证无差错传输，这和HDLC是不同的。

再讲M比特的作用，它表示更多。在一组分组传送时，M=1就表示后面还有与这一组的相关分组，这用在虚电路两端两个DTE的分组长度不一样的情况。Q比特是限定符，用来区分自己所传分组的不同，可以有不同的使用方式，例如可以表示优先级的不同。D比特为投递证实，如果D=1，则表示是网络给DTE的确认信息，是在虚电路的端到端的两个DTE之间的信息；如果D=0，表示DCE仅仅收到了这样一个分组。

可见数据分组具体格式的不同，也意味着整个传输方式的不同。

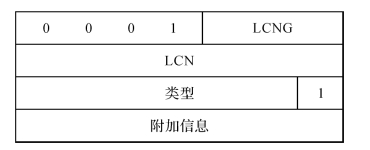

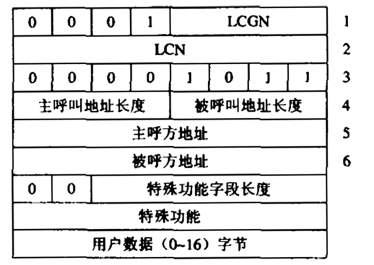

下面开始讲控制分组的格式，我们先看它的一般格式，如图3—27所示。然后选择呼叫请求分组来具体说明一下。
