1.EIA—232—D

其前身RS—232—C是各个国家广泛使用的标准，了解这个标准对计算机网络实施有很大的帮助。这里介绍EIA—232—D标准。EIA—232—D就是DTE（Data Terminal Equipment）与DCE之间的接口标准。

DTE是具有一定的数据处理能力以及发送和接收数据能力的终端设备。DCE的作用就是在DTE和传输线路之间提供信号变换和编码的功能，并正负责建立、保持和释放数据链路的连接。大家知道，大多数的数据处理设备的数据传输能力是很有限的，直接将相隔很远的两个数据处理设备连接起来，是不能进行通信的。必须在数据处理设备和传输线路之间，加上一个中间设备，这个中间设备就是数据电路端接设备DCE。如图3—15所示，图中画出了DTE通过DCE连接到通信传输线路上的情况。DTE可以是一台计算机或一个终端，也可以是各种I/O设备。典型的DCE则是一个与模拟电话线路相连接的调制解调器。从图中可以看到，DCE虽然处于通信环境内，但它和DTE均属于用户设施，用户只包括DTE。

pagenumber_ebook=98,pagenumber_book=92

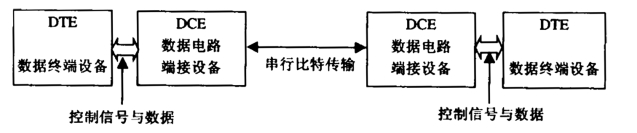

图3—15　DTE通过DCE连接到通信传输线路上

2.RS449

RS449是针对EIA—232—D接口标准的缺点而提出来的。RS449实际上包括3个标准：RS—449、RS—423—A和RS—422—A。通常EIA—232—D/V.24用于标准电话线路（一个话路）的物理层接口，而RS—449/V 35则用于宽带线路（一般都是租用线路），其典型的传输速率为48～168kbps，都是用于点到点的同步传输。(www.chuimin.cn)

3.X.21建议书

前面两个协议都是为在模拟信道上传输数据而制定的一个接口标准。而在1969年，CCITT就积极制定了数字信道的接口标准，虽然那时模拟信道还没有演变成为数字信道。到了1976年就通过了数字信道接口标准的建议是X.21。

X.21建议书主要是规定了用户的计算机DTE在建立和释放一个呼叫时应当和DCE交换哪些信息，这里的DCE是表示DTE和网络接口的一个设备，因为数字信道不需要调制解调器。

X.21规定使用15根引脚的插头座，但接口的信号线只有8条，其名称和功能如图3—16所示。DTE分别使用T线和C线向DCE发送数据和控制信息；分别使用R线和1线接收由DCE发来的数据和信息。S线是供DCE向DTE传送比特定时信息之用，以便使DTE在收到比特流时，能确定每一个比特的开始和结束的时刻，这对正确接收比特是非常重要的。B线是为字节同步之用，8个比特为1个字节。

pagenumber_ebook=99,pagenumber_book=93

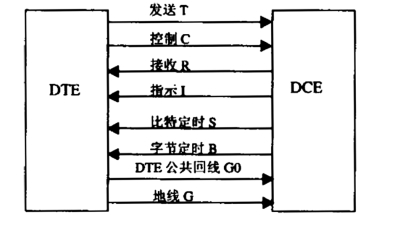

图3—16　X.21规定的DTE和DCE功能和连接
