1.创建活塞实体模型。

①切换视图样式为俯视视图，用“直线”命令绘制边长为80的正方形，然后将各边向内偏移10个单位，如图12-31所示。

②将正方形的4个角进行R5的圆角编辑，并在各条偏移线交点处绘制φ7的圆，最后删除偏移线，如图12-32所示的实体。

③将上一步所绘制的图形轮廓创建为面域特征，切换视图为西南等轴测视图，将该面域特征沿Z轴拉伸8个单位，用“差集”命令选取外部实体为源对象，并选取4个圆柱体为要去除的对象，进行差集操作，如图12-33所示。

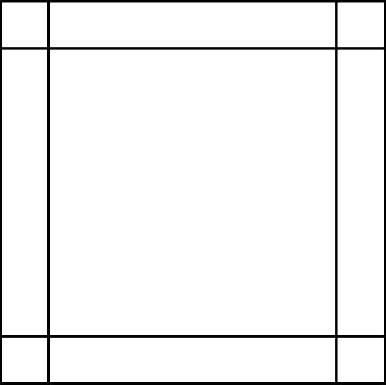

图12-31 绘制图形轮廓

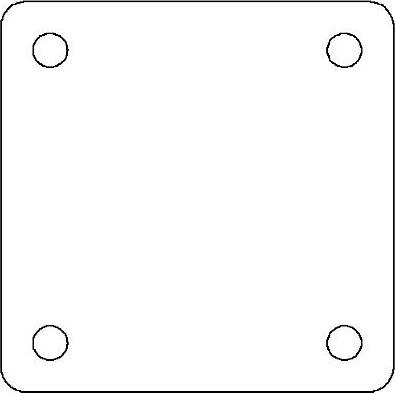

图12-32 圆角编辑及绘制圆

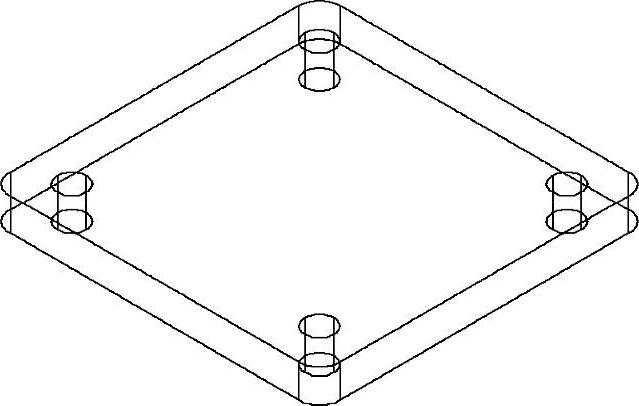

图12-33 拉伸图形

④用“直线”命令绘制辅助线，确定底板正方形的中心点，并以该点为圆心绘制R14和R20的同心圆，并创建两个圆为面域特征，效果如图12-34所示。

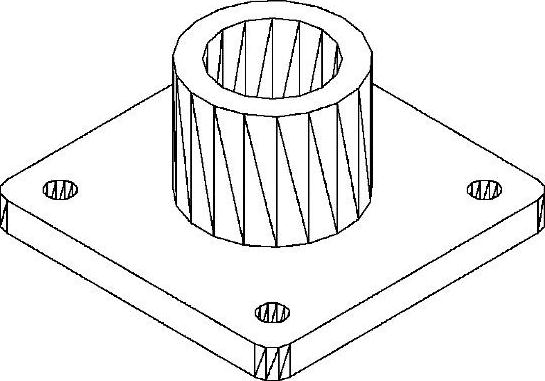

⑤将上一步创建的同心圆面域特征沿Z轴拉伸32，将两个圆柱进行差集操作，消隐后效果如图12-35所示。

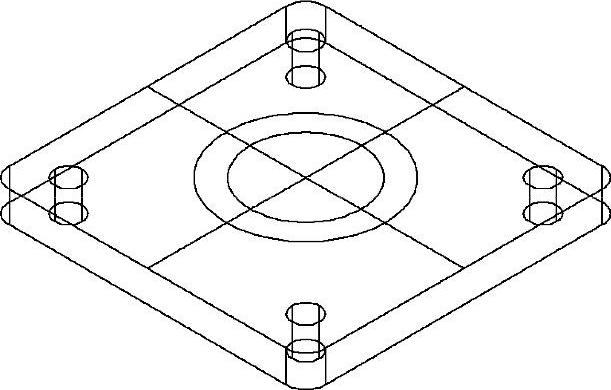

图12-34 绘制同心圆

图12-35 拉伸同心圆并进行差集操作

⑥用“圆”命令以圆柱体上表面的圆心为圆心，绘制R20和R24的同心圆，并创建两个圆为面域特征，消隐后效果如图12-36所示。

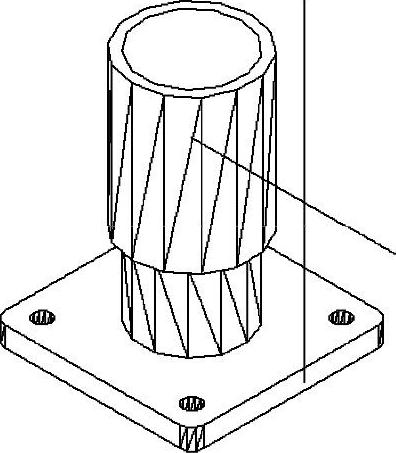

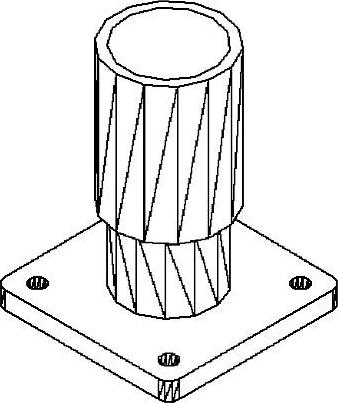

⑦将上一步创建的同心圆面域特征沿Z轴拉伸62，消隐后效果如图12-37所示。

⑧用“直线”命令绘制如图12-38所示的通过圆柱体底面圆心的两条相互垂直的辅助线，如图12-38所示。

图12-36 绘制同心圆

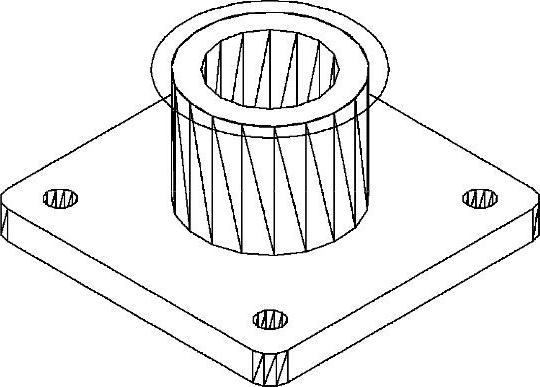

图12-37 拉伸同心圆

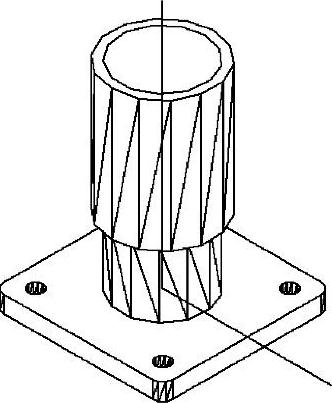

图12-38 绘制辅助线

⑨用“移动”命令，选取竖直辅助线为移动对象，指定圆柱体底面圆心为基点，输入相对坐标（@0，-45，0）确定目标点即可。接着按相同的方法移动另一条辅助线，输入相对坐标（@0，63，0）如图12-39所示。

⑩将坐标系绕X轴旋转90°，用“圆”命令以辅助线角交点为圆心，绘制R15和R20的同心圆，并创建两个圆为面域特征，效果如图12-40所示。

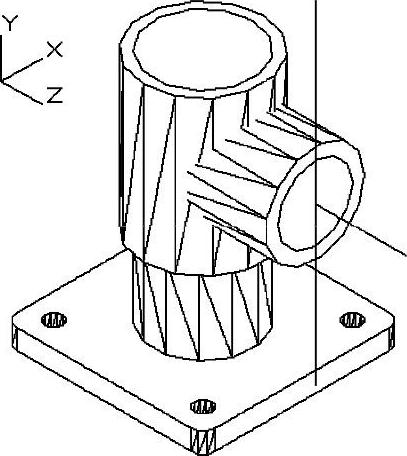

(11)将上一步创建的同心圆面域特征沿Z轴拉伸-45，消隐后效果如图12-41所示。

图12-39 移动辅助线

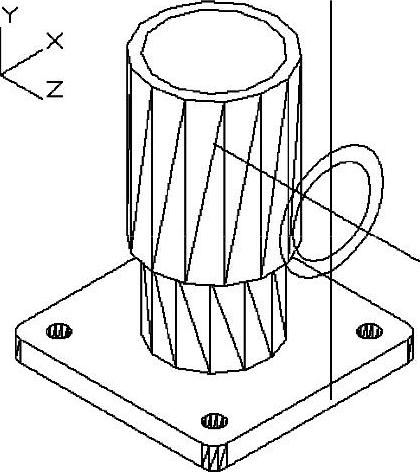

图12-40 绘制同心圆

图12-41 拉伸同心圆

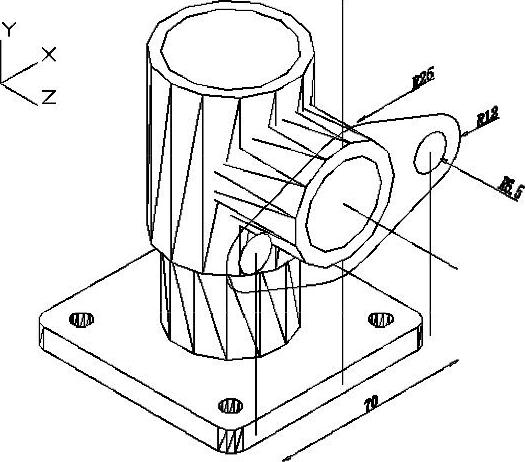

(12)用“圆”“直线”“修剪”命令，以辅助线角交点为圆心，绘制如图12-42所示的图形轮廓，并创建面域特征。

(13)将上一步创建的面域特征沿Z轴拉伸-7，如图12-43所示。

图12-42 绘制法兰轮廓

图12-43 拉伸法兰轮廓

(14)选取法兰外部实体为源对象，法兰上两个圆柱体为被剪去对象，进行差集操作，消隐后效果如图12-44所示。

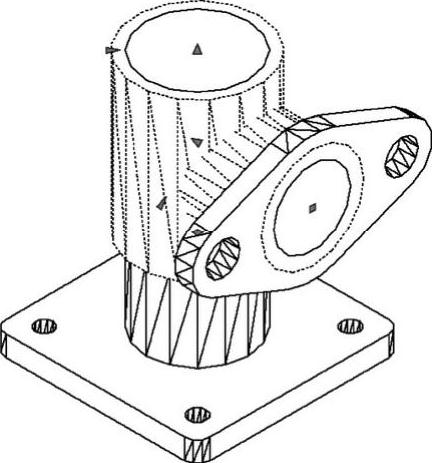

(15)选取如图12-45所示的两外部圆柱体，执行并集操作。

(16)选取如图12-46所示的两内部圆柱体，执行并集操作。

图12-44 法兰差集操作

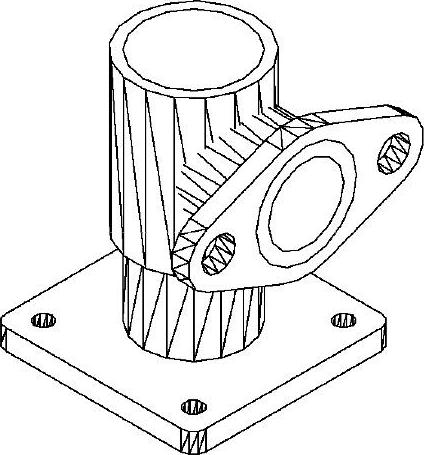

图12-45 外部实体并集操作

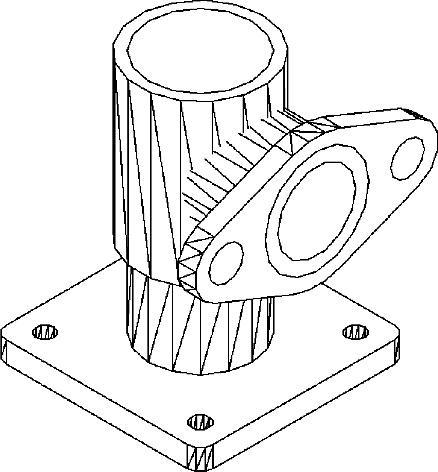

图12-46 内部实体并集操作

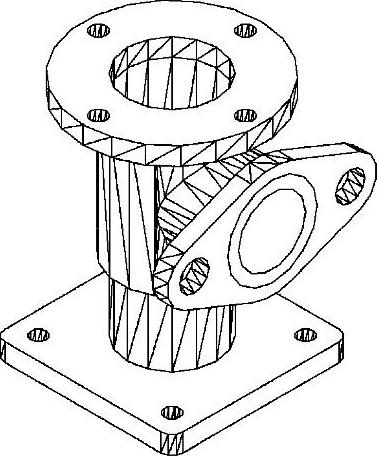

(17)将上两步操作得到的外部实体与内部实体进行差集操作，消隐后效果如图12-47所示。

(18)将坐标系绕X轴旋转90°，用“圆”命令以圆柱体上表面圆心为圆心，绘制R20、R33和R40的同心圆，用“直线”命令绘制相互垂直的辅助线，在直线与R33的圆的交点处分别绘制R3.5的4个小圆，效果如图12-48所示。

(19)删除辅助线及R33的圆，将其他圆进行面域特征操作，效果如图12-49所示。

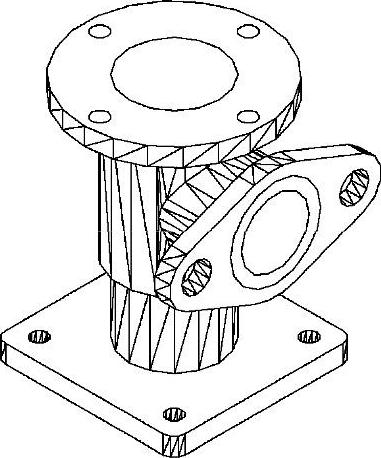

(20)将上一步创建的面域特征沿Z轴拉伸8，消隐后效果如图12-50所示。

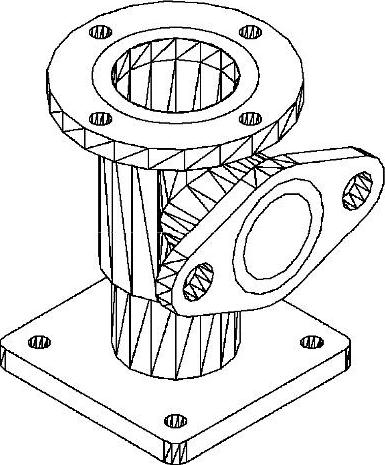

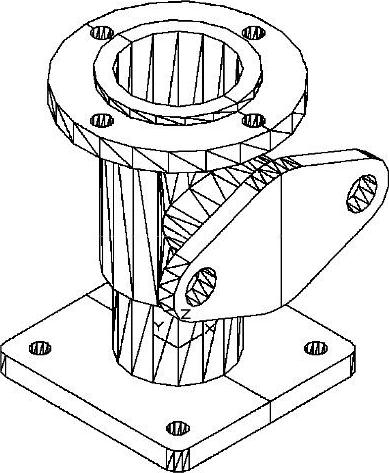

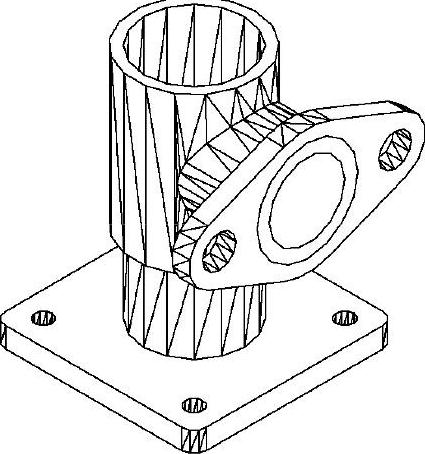

(21)将上步拉伸实体的外部实体与内部实体进行差集操作，消隐后效果如图12-51所示。

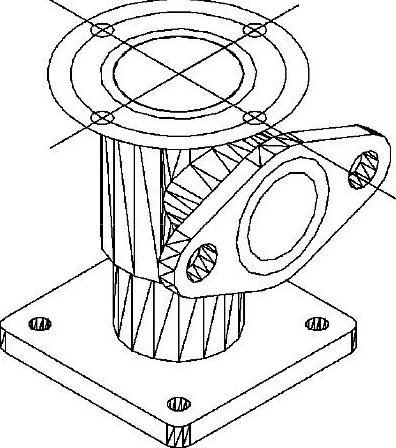

(22)以法兰圆上表面圆心为圆心绘制R20和R26的同心圆，并创建面域特征，如图12-52所示。

图12-47 差集操作

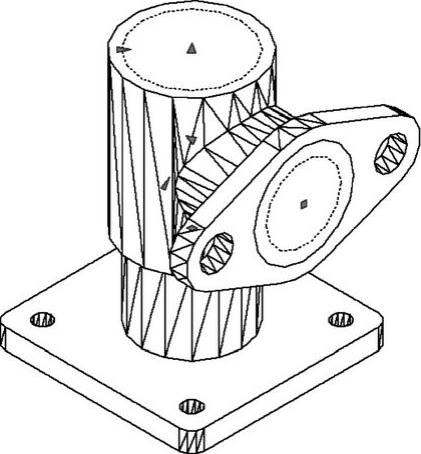

图12-48 绘制圆

(https://www.chuimin.cn)

图12-49 面域特征操作

图12-50 拉伸操作

图12-51 差集操作

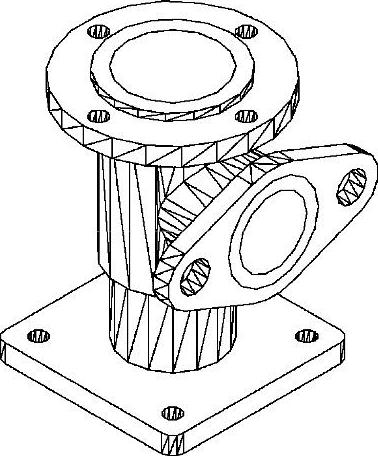

图12-52 绘制圆

(23)将上一步创建的面域特征沿Z轴拉伸3，消隐后效果如图12-53所示。

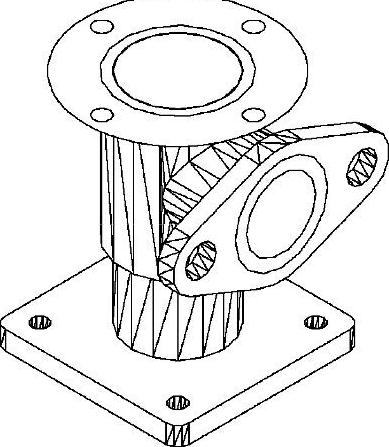

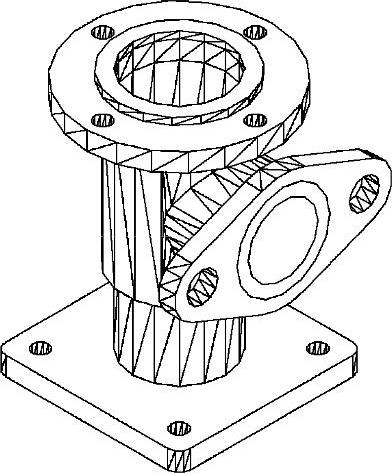

(24)将上步拉伸实体的外部实体与内部实体进行差集操作，消隐后效果如图12-54所示。

(25)将所有实体进行并集操作。

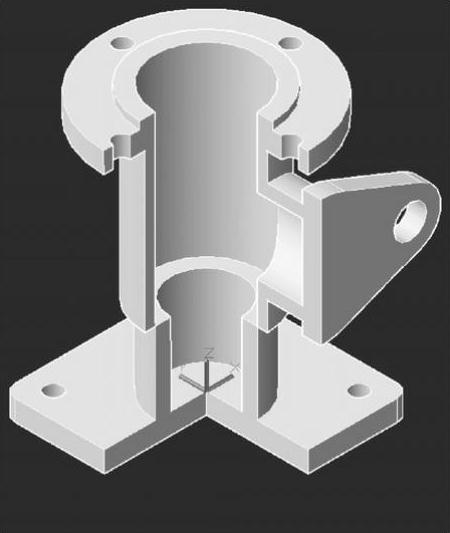

(26)单击“原点”按钮，将当前坐标系原点调整至腔体上表面圆心的位置，选择腔体为剖切对象，指定YZ平面为剖切平面，接着输入坐标（0，0，0，），指定该点为YZ平面上的点，并输入字母“B”，保留剖切的两个侧面，效果如图12-55所示。

图12-53 拉伸操作

图12-54 差集操作

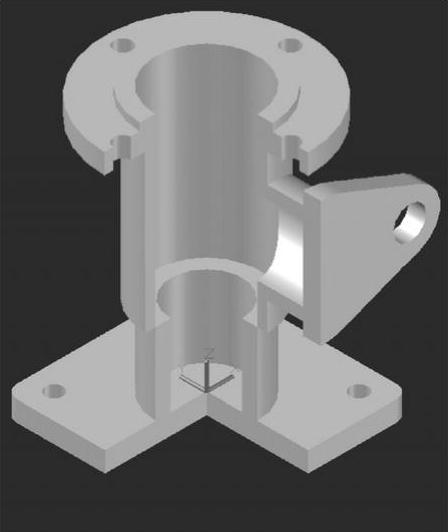

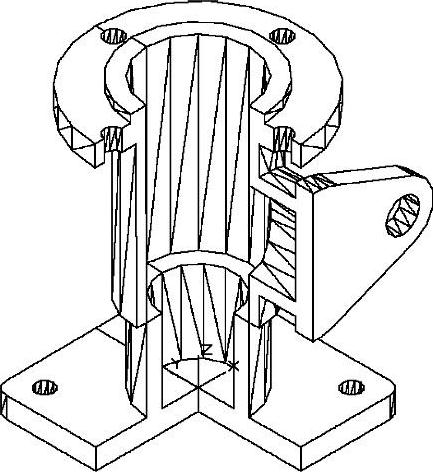

图12-55 剖切实体

(27)选择腔体一侧为剖切对象，指定ZX平面为剖切平面，接着输入坐标（0，0，0，），指定该点为YZ平面上的点，并单击左侧部分为要保留的剖切侧实体，消隐后效果如图12-56所示。

图12-56 剖切实体

(28)将所有实体进行并集操作。

(29)选择“概念”样式查看实体效果如图12-57所示。

(29)选择“真实”样式查看实体效果如图12-58所示。

图12-57 “概念”样式查看实体

图12-58 “真实”样式查看实体

2.绘制如图12-59所示的木桌。

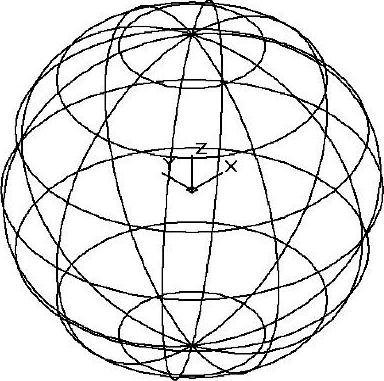

①切换视图样式为西南等轴测视图，用“球体”命令绘制R50的球体，如图12-60所示。

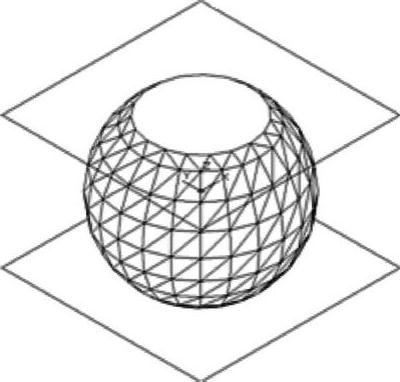

②分别以（-60，-60，-40）、（@120，120）和（-60，-60，40）、（@120，120）为角点绘制两个矩形，如图12-61所示。

③分别选择两个矩形为剖切面，保留球体中间部分，消隐后效果如图12-62所示。

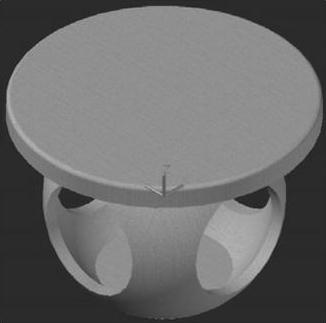

图12-59 木桌

图12-60 绘制球体

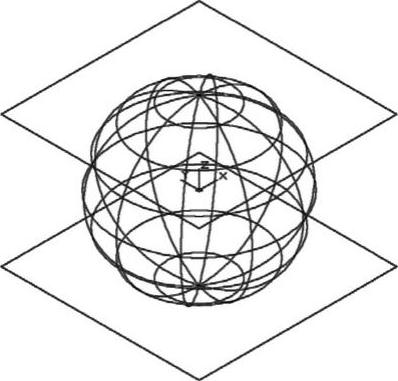

图12-61 绘制矩形

图12-62 剖切球体

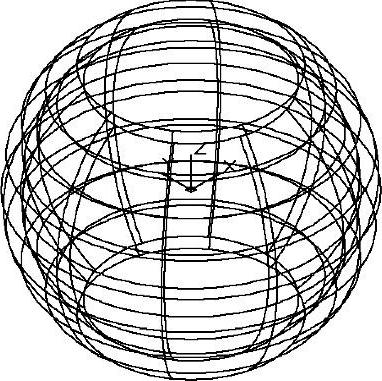

④删除矩形，对球体作抽壳处理，抽壳的偏移距离为5，抽壳后，效果如图12-63所示。

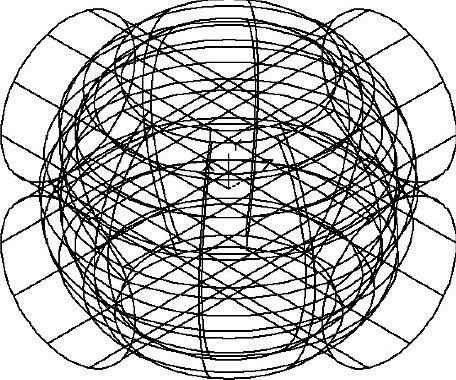

⑤将坐标系绕X轴旋转90°，用圆柱体命令以（0，0，-60）为底面圆心，绘制R25，高度为120的圆柱体，如图12-64所示。

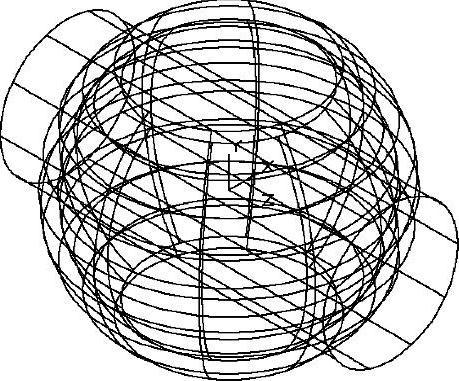

⑥将坐标系绕Y轴旋转90°，用圆柱体命令以（0，0，-60）为底面圆心，绘制R25，高度为120的圆柱体，如图12-65所示。

图12-63 抽壳处理

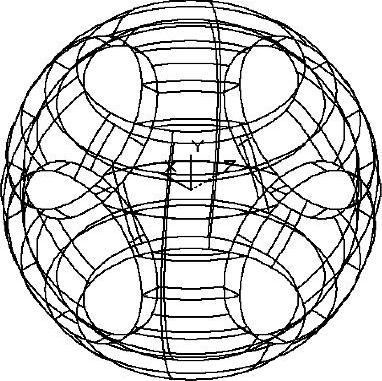

图12-64 绘制圆柱体

图12-65 绘制圆柱体

⑦将球体与两个圆柱体做差集处理，效果如图12-66所示。

⑧将坐标系绕Y轴旋转-90°，再绕X轴旋转-90°，以（0，0，40）为底面圆心绘制R65，高度为10的圆柱体，如图12-67所示。

⑨将上步绘制的圆柱体进行圆角处理，圆角半径为2，效果如图12-68所示。

图12-66 差集操作

图12-67 绘制圆柱体

图12-68 圆角操作

⑩将所有实体合并，打开材质浏览器，选择适当材质渲染即可。
