在绘图过程中如果要对三维实体对象进行比着色更高级的色彩处理，可以使用渲染命令。在渲染之前可以创建光源、附着材质、产生阴影、设置透明等。

1.快速渲染对象

（1）调用命令方式

·下拉菜单：视图→渲染→渲染。

·工具栏：“渲染”工具栏（“渲染”按钮）。

·命令：Render。

（2）功能

设置三维对象在当前视口中的显示模式。

（3）操作过程

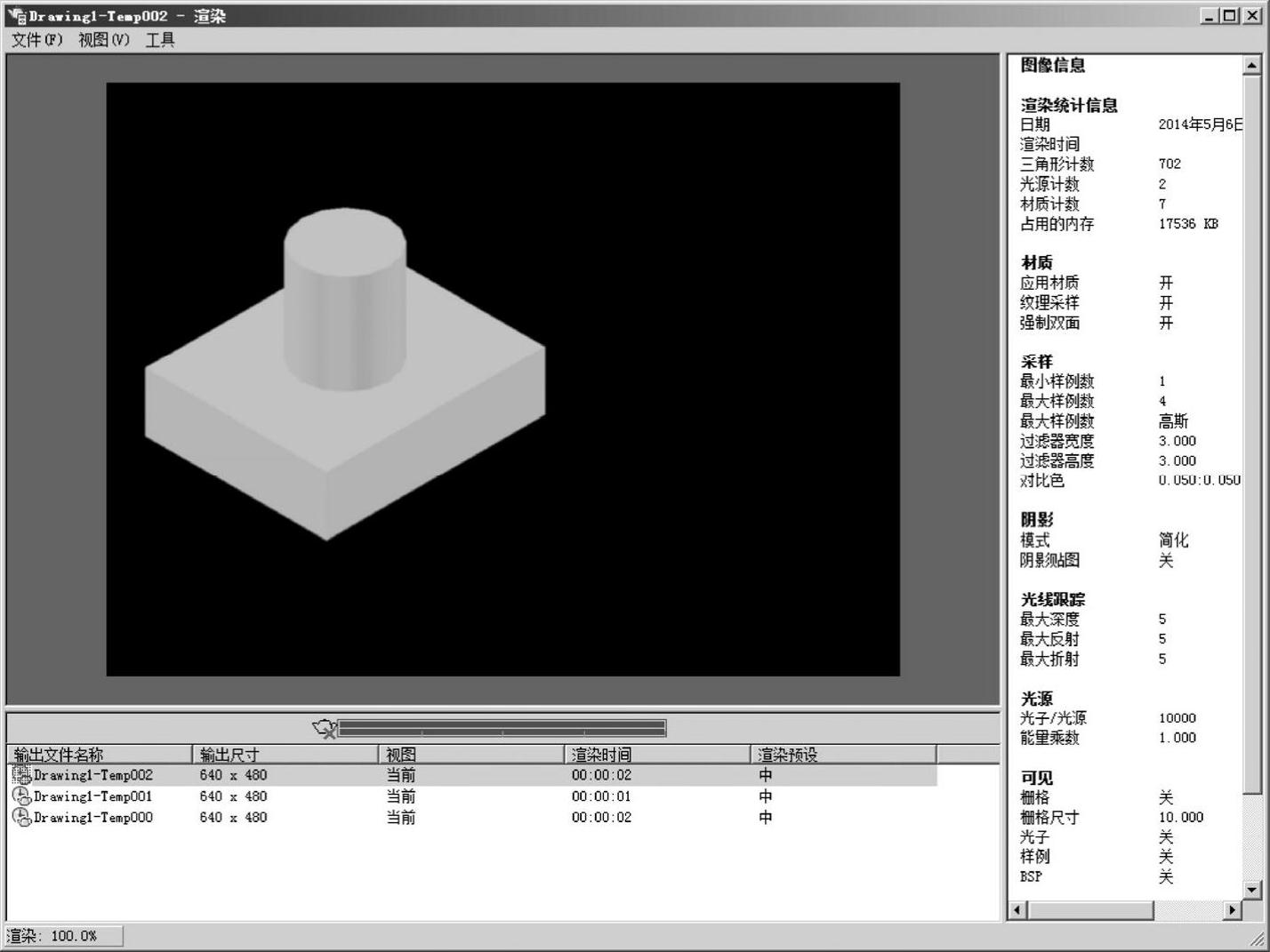

调用该命令后，系统将弹出“渲染”窗口，如图12-17所示。在该窗体中显示当前图形渲染后的效果，在其右侧列表中，显示了图像质量、光源、材质等图像信息。

图12-17 “渲染”对话框

2.设置光源

在图形渲染过程中，光源的应用是非常重要的，它由强度和颜色两个因素决定。在AutoCAD中，不但可以使用自然光（环境光），也可以使用点光源、平行光源及聚光灯光源，以照亮物体的特殊区域。用户可采用以下任意一种方法来进行操作。

·下拉菜单：视图→渲染→光源菜单下子菜单中的相应命令。

·工具栏：“渲染”工具栏中相应的按钮。

·命令：Light。

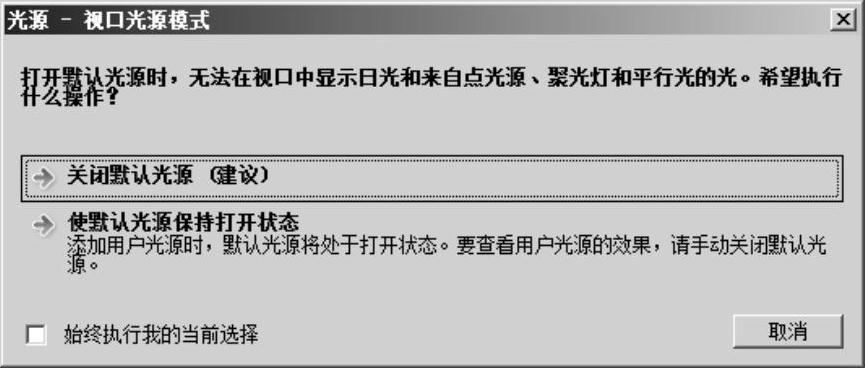

首次调用“光源”命令时，弹出如图12-18所示的“光源-视口光源模式”对话框，可以选择“关闭默认光源”和“使默认光源保持打开”两种状态。打开默认光源时，无法在视口中显示日光和来自点光源、聚光灯和平行光的光，建议选择“关闭默认光源”状态。

图12-18 “光源-视口光源模式”对话框

（1）新建点光源

点光源从其所在位置向四周发射光线，其效果就像白炽灯的光照在物体上一样。点光源不以一个对象为目标。使用点光源可以达到基本的照明效果。可通过以下方式调用命令。

·下拉菜单：视图→渲染→光源→新建点光源。

·工具栏：“渲染”工具栏（“新建点光源”按钮），“光源”工具栏（“新建点光源”按钮）。

·命令：Pointlight。

·调用“光源”（Light）命令后，选择“P”选择“点光源”类型。

当Lightingunits系统变量设置为0时，调用“点光源”命令后，命令行提示如下。

指定源位置<0，0，0>：（输入坐标值或使用定点设备确定点光源所在的位置）

输入要更改的选项[名称（N）/强度（I）/状态（S）/阴影（W）/衰减（A）/颜色（C）/退出（X）]<退出>：

当Lightingunits系统变量设置为1或2时，调用“点光源”命令后，命令行提示如下。

指定源位置<0，0，0>：（输入坐标值或使用定点设备确定点光源所在的位置）

输入要更改的选项[名称（N）/强度因子（I）/状态（S）/光度（P）/阴影（W）/衰减（A）/过滤颜色（C）/退出（X）]<退出>：

各选项含义如下。

·名称（N）：用于设置新光源的名称。名称中可以使用大小写字母、数字、空格、连字符和下划线。最大长度为256个字符。

·强度/强度因子（I）：设置光源的强度或亮度。取值范围为0.00到系统支持的最大值。

·状态（S）：打开和关闭光源。如果图形中没有启用光源，则该设置没有影响。

·光度（P）：指测量可见光源的照度。只有当Lightingunits系统变量设置为1或2 时，光度才可用。在光度中，照度是指对光源沿特定方向发出的可感知能量的测量。光通量是指每单位立体角中的可感知能量。一盏灯的总光通量为沿所有方向发射的可感知的能量。亮度是指入射到每单位面积表面上的总光通量。可以通过强度、颜色进行光度控制。

·阴影（W）：使光源投射阴影。

·衰减（A）：对光源的衰减类型及衰减的界限进行设置。在进行“衰减类型”的选择时，选择“无”，表示设置无衰减。此时对象不论距离点光源是远还是近，明暗程度都一样；选择“线性反比”，将衰减设置为与距离点光源的线性距离成反比；选择“平方反比”，将衰减设置为与距离点光源的距离的平方成反比。

·颜色/过滤颜色（C）：用于控制光源的颜色。可通过输入“红”（R）、“绿”（G）、“蓝”（B）这三种基本颜色的数值进行调色得到需要的颜色，也可以通过输入选项“I”（索引颜色）输入颜色名称或编号；“H”（HSL）设置色调、饱和度、亮度；“B”（配色系统）输入配色系统名称，进行颜色的设置。

·退出（X）：退出点光源命令。

如图12-19所示是从正面用点光源进行渲染的效果。

图12-19 点光源进行渲染的效果

（2）新建聚光灯

聚光灯是从一点出发，按锥形关系向一个方向发射的光线。可以通过以下方式调用命令。

·下拉菜单：视图→渲染→光源→新建聚光灯。

·工具栏：“光源”工具栏（“新建聚光灯”按钮）。

·命令：Spotlight。

·调用“光源”（Light）命令后，选择“S”选择“聚光灯”类型。

当Lightingunits系统变量设置为0时，调用“聚光灯”命令后，命令行提示如下。

指定源位置<0，0，0>：

指定目标位置<0，0，-10>：

输入要更改的选项[名称（N）/强度（I）/状态（S）/聚光角（H）/照射角（F）/阴影（W）/衰减（A）/颜色（C）/退出（X）]<退出>：

当Lightingunits系统变量设置为1或2时，调用“聚光灯”命令后，命令行提示如下。

指定源位置<0，0，0>：

指定目标位置<0，0，-10>：

输入要更改的选项[名称（N）/强度因子（I）/状态（S）/光度（P）/聚光角（H）/照射角（F）/阴影（W）/衰减（A）/过滤颜色（C）/退出（X）]

用“点光源”命令中的很多选项设置类似，这里不再赘述，其他各选项含义如下。

·聚光角（H）：用于设置聚光灯最亮光锥的角度，也称为光束角。该值的范围为0°～160°或基于Aunits的等效值。

·照射角（F）：用于设置聚光灯最亮光线的锥角，也称为现场角。照射角的取值范围为0°～160°。默认值为50°或基于Aunits的等效值。照射角角度必须大于或等于聚光角角度。

·阴影（W）：使光源投射阴影。

·退出（X）：退出聚光灯命令。

在设置点光源时，由于光线是由光源所在的位置向四周照射，所以只需确定光源的位置即可确定光线的照射方向。而在确定聚光灯时，由于聚光灯是按锥形关系向一个方向发射的光线，除了需要定义聚光角和照射角外，还需通过定义光源的位置及目标点位置来定义方向。

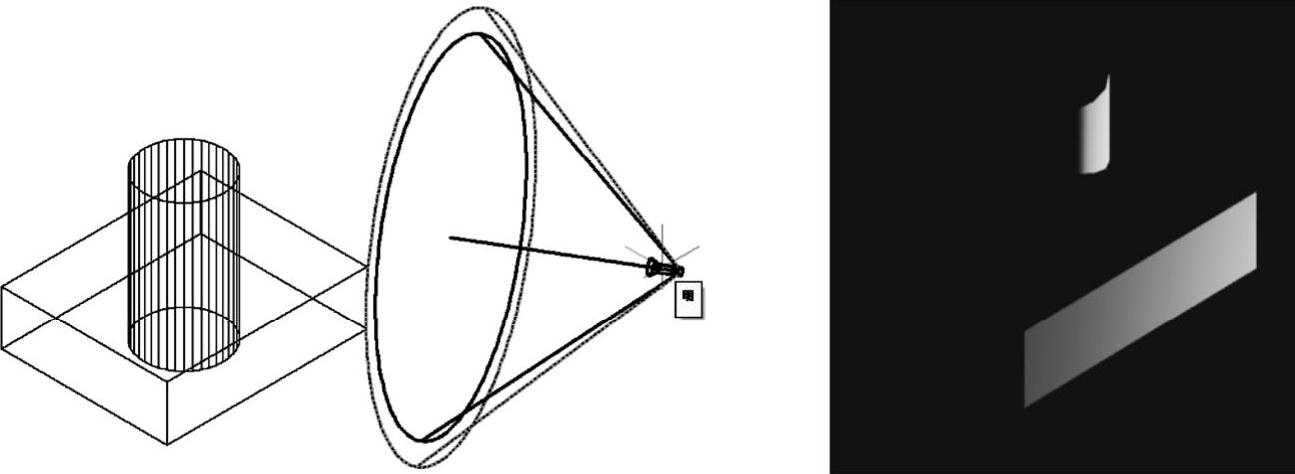

用聚光灯进行渲染的效果如图12-20所示。

图12-20 聚光灯进行渲染的效果

（3）新建平行光

平行光的作用就像太阳光的照射效果。平行光是一种不发散的光线，其光源位于无限远的地方。平行光的强度并不随着距离的增加而衰减；对于每个照射的面，平行光的亮度都与其在光源处相同。统一照亮对象或照亮背景时，平行光十分有用。可以通过以下方式调用命令。

·下拉菜单：视图→渲染→光源→新建平行光。

·工具栏：“光源”工具栏（“新建平行光”按钮）。

·命令：Distantlight。

·调用“光源”（Light）命令后，选择“D”选择“平行光”类型(www.chuimin.cn)

当Lightingunits系统变量设置为0时，调用“平行灯”命令后，命令行提示如下。

指定光源来向<0，0，0>或[矢量（V）]：

指定光源去向<1，1，1>：

输入要更改的选项[名称（N）/强度（I）/状态（S）/阴影（W）/颜色（C）/退出（X）]<退出>：

当Lightingunits系统变量设置为1或2时，调用“平行灯”命令后，命令行提示如下。

指定光源来向<0，0，0>或[矢量（V）]：

指定光源去向<1，1，1>：

输入要更改的选项[名称（N）/强度因子（I）/状态（S）/光度（P）/阴影（W）/过滤颜色（C）/退出（X）]<退出>：

各选项含义同点光源对应选项的含义相同。

沿AB方向用平行光进行渲染的效果如图12-21所示。

图12-21 平行光进行渲染的效果

创建光源后，可采用以下方式调用“光源列表”命令。

·下拉菜单：视图→渲染→光源→光源列表。

·工具栏：“渲染”工具栏（“光源列表”按钮）。

执行该命令后，打开“模型中的光源”选项板，可以查看创建的光源，如图12-22所示。

3.设置阳光特性

通过LIGHTGLYPHDISPLAY命令可为当前渲染图形设置光线轮廓线，其范围为0～1。命令行提示如下。

命令：LIGHTGLYPHDISPLAY

输入LIGHTGLYPHDISPLAY的新值<0>：

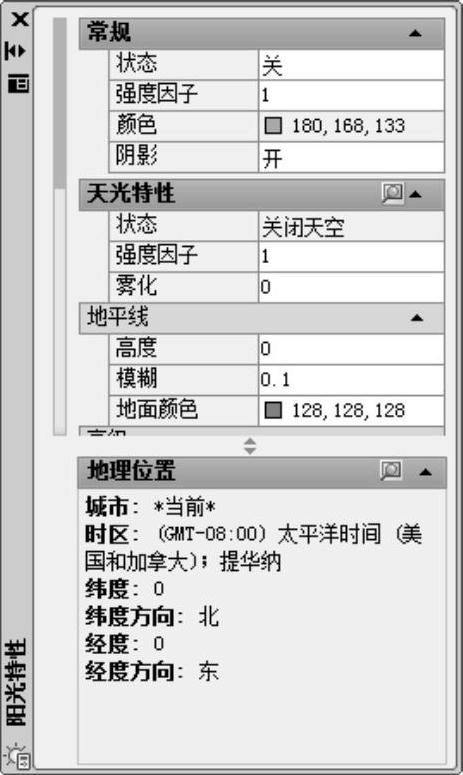

选择“视图”→“渲染”→“光源”→“阳光特性”命令，打开“阳光特性”选项板，可以设置阳光的地理位置、强度因子、地面颜色、雾化值、输出类型、日历、配置详细信息等，如图12-23所示。

图12-22 “模型中的光源”选项板

图12-23 “阳光特性”选项板

4.设置渲染环境

材质详细地描述对象如何反射或透射灯光，可以使模型的场景更加具有真实感。可采用以下的方法来进行操作。

·下拉菜单：视图→渲染→材质浏览器。

·工具栏：“渲染”工具栏（“材质浏览器”按钮）。

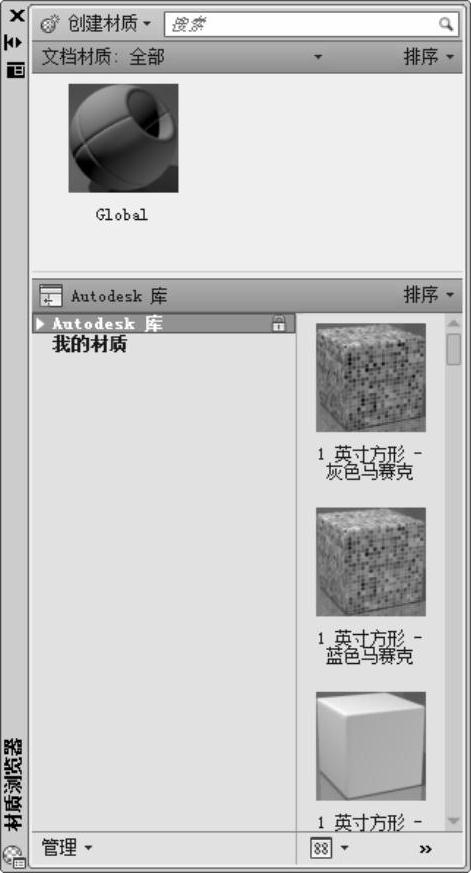

当执行该命令后，打开如图12-24所示的“材质浏览器”选项板。其中显示了当前AutoCAD库中可以使用的材质和用户收藏的材质。右击，弹出如图12-25所示的“材质”快捷菜单，选择“选择要应用到的对象”命令，即可对当前窗口中选中的实体进行材质操作。

双击材质，打开“材质编辑器”选项板，其中显示了当前材质的名称、路径、饰面凹凸、浮雕图案等相关信息，如图12-26所示。

图12-24 “材质浏览器”选项板

图12-25 “材质”快捷菜单

图12-26 “材质编辑器”选项板

5.设置贴图

在渲染图形时，可以将材质映射到对象上，称为“贴图”。可以创建平面贴图、长方体贴图、柱面贴图和球面贴图。可采用以下的方法来进行操作。

·下拉菜单：视图→渲染→贴图子菜单中的相应命令。

·工具栏：“渲染”工具栏（“平面贴图”按钮）。

·命令：MaterialMap。

调用该命令后，命令行提示如下。

命令：_MaterialMap

选择选项[长方体（B）/平面（P）/球面（S）/柱面（C）/复制贴图至（Y）/重置贴图（R）]<长方体>：_P

选择面或对象：

……

选择面或对象：

接受贴图或[移动（M）/旋转（R）/重置（T）/切换贴图模式（W）]：

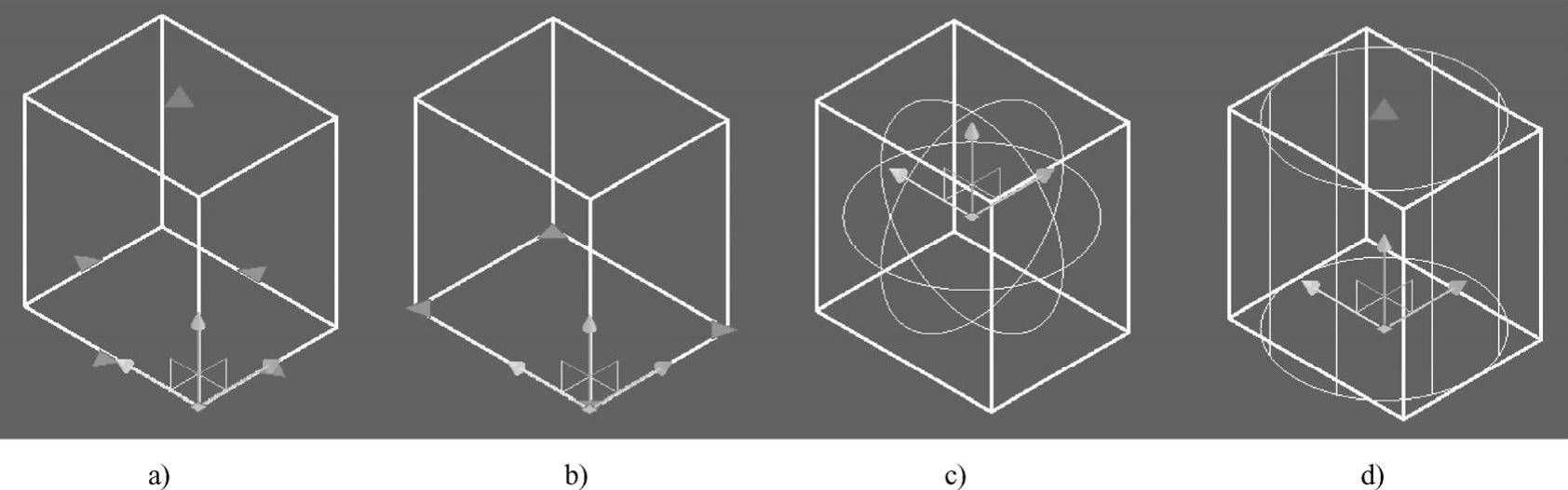

不同形式的贴图如图12-27所示。

图12-27 不同形式的贴图

a）平面贴图 b）长方体贴图 c）球面贴图 d）柱面贴图

6.渲染环境

渲染对象时，可将对象进行雾化处理。用户可采用以下的方法来进行操作。

·下拉菜单：视图→渲染→渲染环境。

·工具栏：“渲染”工具栏（“渲染环境”按钮）。

·命令：Renderenvironment。

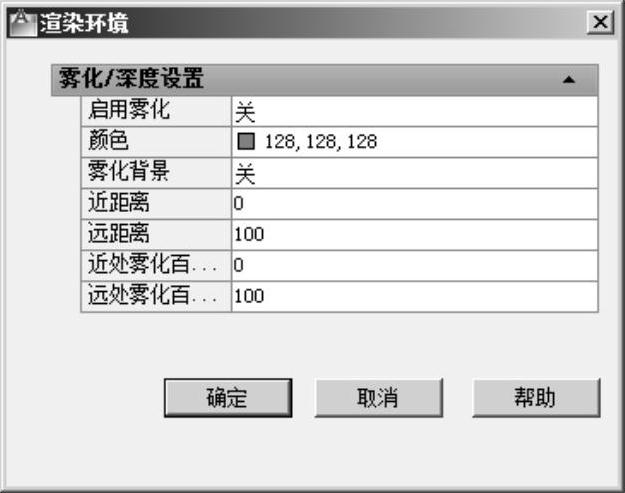

调用该命令后，打开如图12-28所示的“渲染环境”对话框。

图12-28 “渲染环境”对话框

在“启用雾化”下拉列表框中选择“开”选项后，可利用该对话框来设置雾化背景、颜色、雾化的近距离/远距离、近雾处化百分率及远处雾化百分率等雾化格式。

7.高级渲染设置

可采用以下的方法来对图形对象进行高级渲染设置。

·下拉菜单：视图→渲染→高级渲染设置。

·工具栏：“渲染”工具栏（“高级渲染”按钮）。

调用该命令后，打开如图12-29所示的“高级渲染设置”选项板。在“选择渲染预设”下拉列表框中，可以选择预设的渲染类型，这时在参数区中，可设置该渲染类型的光线跟踪、间接发光、诊断、处理等参数。当在“选择渲染预设”下拉列表框中选择“管理渲染预设”选项时，将打开“渲染预设管理器”对话框，可在其中自定义渲染预设，如图12-30所示。

图12-29 “高级渲染设置”选项板

图12-30 “渲染预设管理器”对话框
