(1)调用命令方式
·下拉菜单:修改→实体编辑→分割。
·命令:Solidedit,然后选择“体(B)”再选择“分割实体(P)”选项。
(2)功能
将不连续的三维实体组合对象分割为独立的三维实体对象。
(3)操作过程
调用该命令后,命令行提示如下。
命令:_solidedit
实体编辑自动检查:SOLIDCHECK=1
输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:_body(www.chuimin.cn)
输入体编辑选项
[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)]<退出>:_separate
选择三维实体:
输入体编辑选项
[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)]<退出>:↙ (按<Enter>键)
实体编辑自动检查:SOLIDCHECK=1
输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:↙ (按<Enter>键)

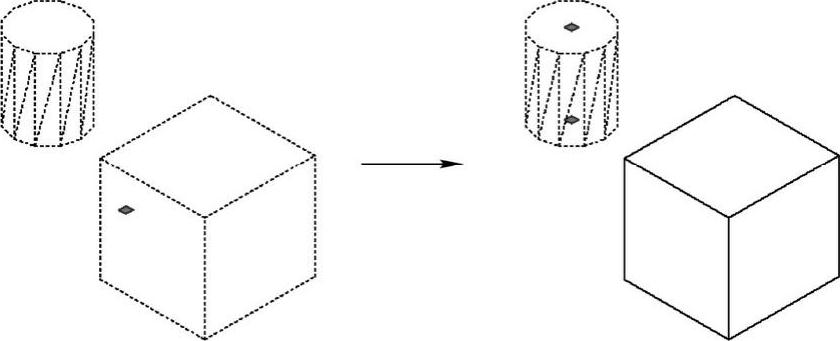

如图12-13是将立方体与圆柱体的组合体进行分割,从而形成一个圆柱体、一个立方体的效果。
图12-13 分割的效果图
