【摘要】：作为压印标记的图形必须与三维实体的压印面相同，且目标图形一旦被“刻”在三维实体上，将成为一个整体。如图12-12是将立方体上面的五角星进行压印的效果。

（1）调用命令方式

·下拉菜单：修改→实体编辑→压印。

·工具栏：“实体编辑”工具栏（“压印”按钮）。

·命令：Imprint/Solidedit，然后选择“体（B）”再选择“压印（I）”选项。

（2）功能

在三维实体上做压印标记。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_imprint

选择三维实体或曲面：(www.chuimin.cn)

选择要压印的对象：

是否删除源对象[是（Y）/否（N）]<N>：

选择要压印的对象：↙ （按<Enter>键）

压印实质上是在不改变基本形状和体积的情况下，在实体的表面增加或刻画一些图形，将二维几何图形压印到三维实体上，从而在平面上创建更多的边。位于某个面上的二维几何图形，或三维几何实体与某个面相交获得的图形可以与这个面合并，从而创建其他边。这些边可以提供视觉效果，并可进行压缩或拉长以创建缩进或拉伸实体。

为了使压印操作成功，被压印的对象必须与选定对象的一个或多个面相交。压印选项仅限于对圆弧、圆、直线、二维和三维多段线、椭圆、样条曲线、面域、体和三维实体等对象执行。作为压印标记的图形必须与三维实体的压印面相同，且目标图形一旦被“刻”在三维实体上，将成为一个整体。

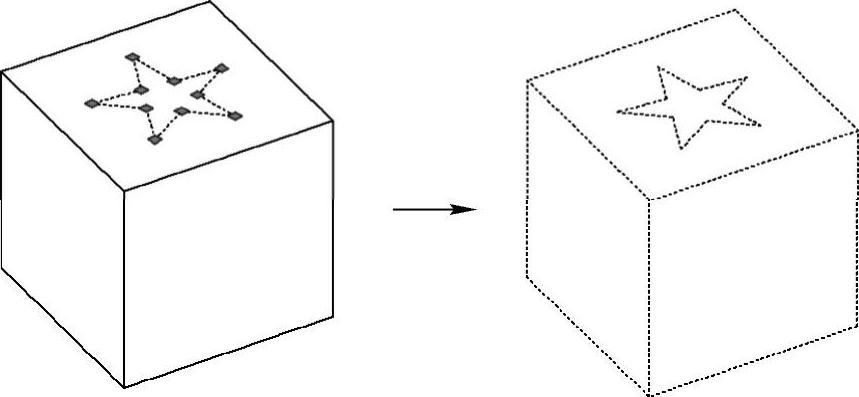

如图12-12是将立方体上面的五角星进行压印的效果。

图12-12 压印的效果图
