（1）调用命令方式

·下拉菜单：修改→实体编辑→着色边。

·工具栏：“实体编辑”工具栏（“着色边”按钮）。

·命令：Solidedit，然后选择“边（E）”再选择“颜色（L）”选项。

（2）功能

将指定的轮廓线按照指定的颜色进行着色。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：_edge(www.chuimin.cn)

输入边编辑选项[复制（C）/着色（L）/放弃（U）/退出（X）]<退出>：_color

选择边或[放弃（U）/删除（R）]：

输入边编辑选项[复制（C）/着色（L）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

选择着色边后，系统将弹出“选择颜色”对话框，选择指定的颜色即可进行着色。

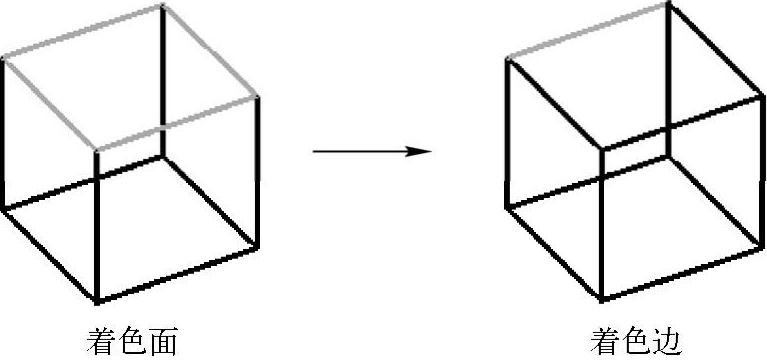

如图12-10是分别对立方体顶面及顶面上的一条边进行着色面和着色边编辑的效果。

图12-10 着色面和着色边的效果图
