(1)调用命令方式
·下拉菜单:修改→实体编辑→复制面。
·命令:Solidedit,然后选择“面(F)”再选择“复制(C)”选项。
(2)功能
将指定的实体表面进行复制。
(3)操作过程
调用该命令后,命令行提示如下。
命令:_solidedit
实体编辑自动检查:SOLIDCHECK=1
输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:_face
输入面编辑选项
[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/颜色(L)/材质(A)/放弃(U)/退出(X)]<退出>:_copy(www.chuimin.cn)
选择面或[放弃(U)/删除(R)]:
……
选择面或[放弃(U)/删除(R)/全部(ALL)]:
指定基点或位移:
指定位移的第二点:
输入面编辑选项
[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/颜色(L)/材质(A)/放弃(U)/退出(X)]<退出>:↙ (按<Enter>键)
实体编辑自动检查:SOLIDCHECK=1
输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:↙ (按<Enter>键)

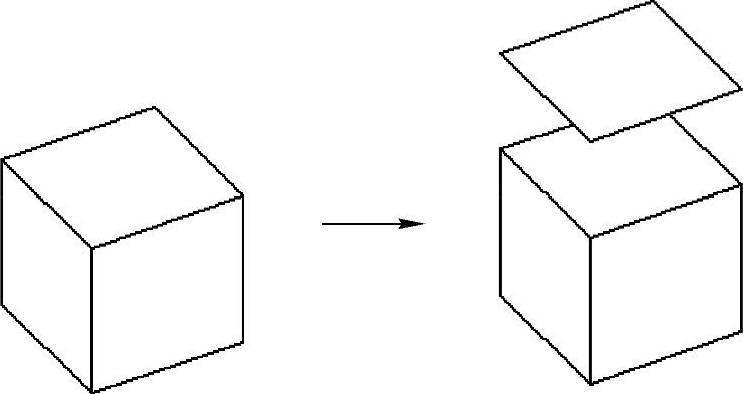

如图12-9是将立方体顶面向上复制出一个面的效果。
图12-9 复制面效果图
