AutoCAD2012中文版教程:旋转面操作步骤
【摘要】：调用命令方式·下拉菜单：修改→实体编辑→旋转面。功能将指定的实体表面绕轴旋转一定的角度。操作过程调用该命令后，命令行提示如下。已完成实体校验。输入面编辑选项[拉伸/移动/旋转/偏移/倾斜/删除/复制/颜色/材质/放弃/退出]<退出>：↙ 实体编辑自动检查：SOLIDCHECK=1输入实体编辑选项[面/边/体/放弃/退出]<退出>：↙ 如图12-7所示是将立方体的顶面绕AB边旋转的效果。图12-7 旋转面效果图
（1）调用命令方式
·下拉菜单：修改→实体编辑→旋转面。
·命令：Solidedit，然后选择“面（F）”再选择“旋转（R）”选项。
（2）功能
将指定的实体表面绕轴旋转一定的角度。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_solidedit
实体编辑自动检查：SOLIDCHECK=1
输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：_face
输入面编辑选项
[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：
_rotate
选择面或[放弃（U）/删除（R）]：(www.chuimin.cn)
……
选择面或[放弃（U）/删除（R）/全部（ALL）]：
指定轴点或[经过对象的轴（A）/视图（V）/X轴（X）/Y轴（Y）/Z轴（Z）]<两点>：
在旋转轴上指定第二个点：
指定旋转角度或[参照（R）]：
已开始实体校验。
已完成实体校验。
输入面编辑选项
[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）
实体编辑自动检查：SOLIDCHECK=1
输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

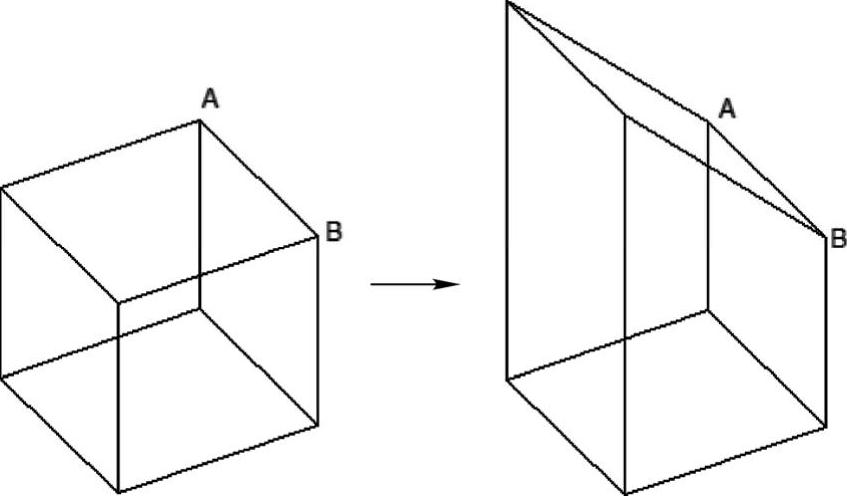

如图12-7所示是将立方体的顶面绕AB边旋转的效果。
图12-7 旋转面效果图
