（1）调用命令方式

·下拉菜单：修改→实体编辑→删除面。

·工具栏：实体编辑工具栏（删除面按钮）。

·命令：Solidedit，然后选择“面（F）”再选择“删除（D）”选项。

（2）功能

将指定的实体表面删除。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：_face

输入面编辑选项

[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：

_delete(www.chuimin.cn)

选择面或[放弃（U）/删除（R）]：

……

选择面或[放弃（U）/删除（R）/全部（ALL）]：

已开始实体校验。

已完成实体校验。

输入面编辑选项

[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

需要注意的是：并非所有的实体面都能删除，只有实体的内表面、圆角和倒角形成的面才能被删除。

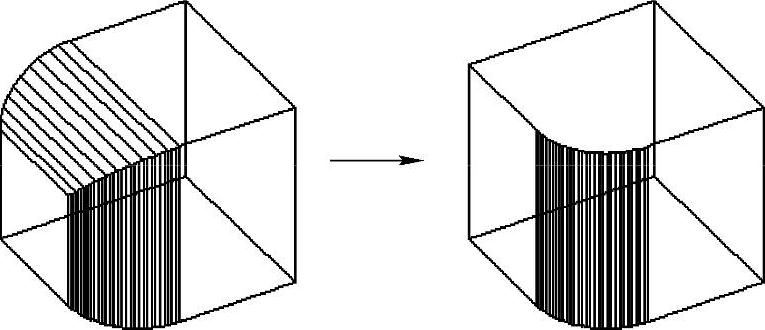

如图12-6所示是将圆角立方体的顶面删除的效果。

图12-6 删除面效果图
