【摘要】：调用命令方式·下拉菜单：修改→实体编辑→偏移面。功能将指定的实体表面进行一定距离的偏移。操作过程调用该命令后，命令行提示如下。已完成实体校验。输入面编辑选项[拉伸/移动/旋转/偏移/倾斜/删除/复制/颜色/材质/放弃/退出]<退出>：↙ 实体编辑自动检查：SOLIDCHECK=1输入实体编辑选项[面/边/体/放弃/退出]<退出>：↙ 如图12-5所示是将立方体的顶面偏移一定距离的效果图。图12-5 偏移面效果图
（1）调用命令方式
·下拉菜单：修改→实体编辑→偏移面。
·命令：Solidedit，然后选择“面（F）”再选择“偏移（O）”选项。
（2）功能
将指定的实体表面进行一定距离的偏移。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_solidedit
实体编辑自动检查：SOLIDCHECK=1
输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：_face
输入面编辑选项
[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：
_offset(www.chuimin.cn)
选择面或[放弃（U）/删除（R）]：
……
选择面或[放弃（U）/删除（R）/全部（ALL）]：
指定偏移距离：
已开始实体校验。
已完成实体校验。
输入面编辑选项
[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）
实体编辑自动检查：SOLIDCHECK=1
输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）
如图12-5所示是将立方体的顶面偏移一定距离的效果图。

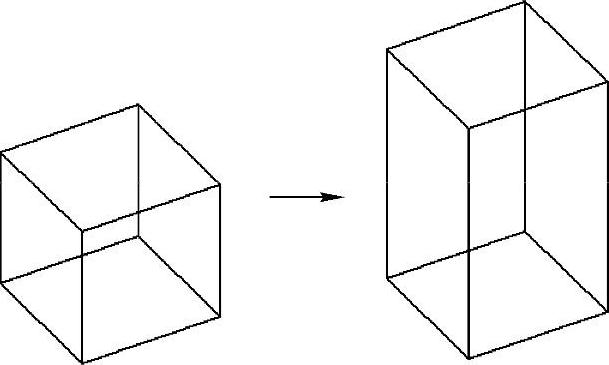

图12-5 偏移面效果图
