（1）调用命令方式

·下拉菜单：修改→实体编辑→移动面。

·工具栏：“实体编辑”工具栏（“移动面”按钮）。

·命令：Solidedit，然后选择“面（F）”再选择“移动（M）”选项。

（2）功能

将指定的实体表面按指定的距离进行移动。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：_face

输入面编辑选项

[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：_move

选择面或[放弃（U）/删除（R）]：(www.chuimin.cn)

……

选择面或[放弃（U）/删除（R）/全部（ALL）]：

指定基点或位移：

指定位移的第二点：

已开始实体校验。

已完成实体校验。

输入面编辑选项

[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>：↙ （按<Enter>键）

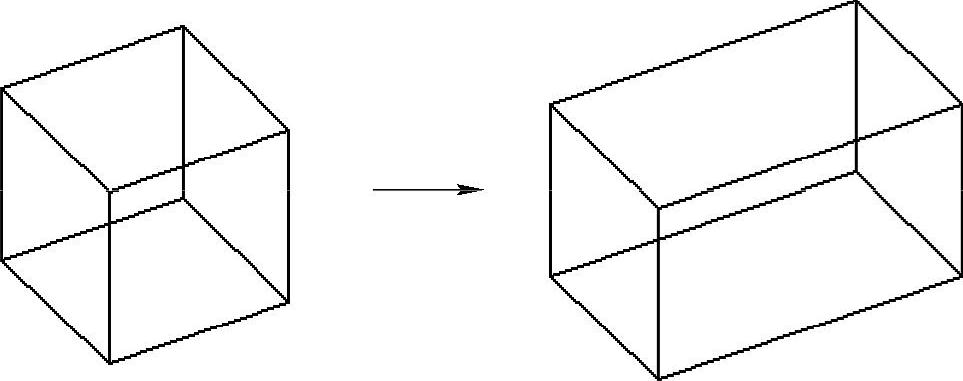

如图12-4是将立方体左侧面移动一定距离的效果图。
