三维镜像命令用来沿指定的镜像平面创建三维镜像。
(1)调用命令方式
·下拉菜单:修改→三维操作→三维镜像。
·命令:mirror3d。
(2)功能
将选择的三维对象相对三维空间平面进行镜像。
(3)操作过程
调用该命令后,命令行提示如下。
选择对象: (选择要镜像的三维对象)
……
选择对象:↙(按<Enter>键结束选择对象)
指定镜像平面(三点)的第一个点或[对象(O)/最近的(L)/Z轴(Z)/视图(V)/XY平面(XY)/YZ平面(YZ)/ZX平面(ZX)/三点(3)]<三点>:
提示中各选项的含义如下。
·对象:使选定平面对象的平面作为镜像平面。选择该项后,命令行提示如下。
选择圆、圆弧或二维多段线线段:
是否删除源对象?[是(Y)/否(N)]<否>:
·最近的(L):相对于最后定义的镜像平面对选定的对象进行镜像处理。选择该项后,命令行提示如下。
是否删除源对象?[是(Y)/否(N)]<否>:↙
·Z轴(Z):根据平面上的一个点和平面法线上的一个点定义镜像平面。选择该项后,命令行提示如下。(www.chuimin.cn)
在镜像平面上指定点:
在镜像平面的Z轴(法向)上指定点:
是否删除源对象?[是(Y)/否(N)]<否>:
·视图(V):将镜像平面与当前视图中通过指定点的视图平面对齐。选择该项后,命令行提示如下。
在视图平面上指定点<0,0,0>:
是否删除源对象?[是(Y)/否(N)]<否>:↙
·XY平面(XY)/YZ平面(YZ)/ZX平面(ZX):将镜像平面与一个通过指定点的标准平面(XY、YZ或ZX)对齐。选择该项后,命令行提示如下。
指定XY/YZ/ZX平面上的点<0,0,0>:
是否删除源对象?[是(Y)/否(N)]<否>:↙
·三点(3):通过3个点定义镜像平面。选择该项后,命令行提示如下。
在镜像平面上指定第一点:
在镜像平面上指定第二点:
在镜像平面上指定第三点:
是否删除源对象?[是(Y)/否(N)]<否>:↙

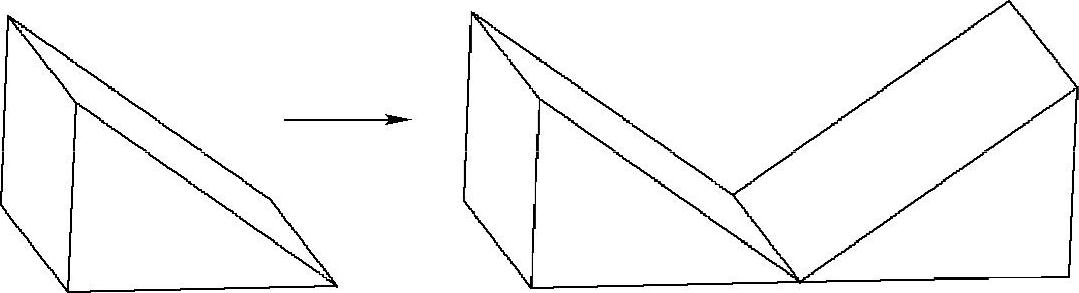

图11-22所示的是将楔体沿底边镜像的效果。
图11-22 三维镜像示例图
