通过放样实体创建新的实体或曲面

2023-10-21 理论教育版权反馈

【摘要】：通过对包含两条或两条以上横截面曲线的一组曲线进行放样来创建新的实体或曲面。图11-18所示是依次选择各横截面放样生成实体的示意图。

通过对包含两条或两条以上横截面曲线的一组曲线进行放样来创建新的实体或曲面。在进行放样操作时，必须至少指定两个横截面，横截面决定了实体或曲面的形状。如果对一组闭合的横截面曲线进行放样，则生成实体。

（1）调用命令方式

·下拉菜单：绘图→建模→放样

·工具栏：“建模”工具栏（“放样”按钮）。

·命令：Loft。

（2）功能

在若干横截面之间的空间中创建三维实体或曲面。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_loft

当前线框密度：ISOLINES=50，闭合轮廓创建模式=实体

按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：_MO闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>：_SO

按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：

……

按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：(www.chuimin.cn)

选中了n个横截面

输入选项[导向（G）/路径（P）/仅横截面（C）/设置（S）]<仅横截面>：

各选项含义如下。

·按放样次序选择横截面：按曲面或实体将通过曲线的次序指定开放或闭合曲线。

·点（PO）：如果选择“点”选项，还必须选择闭合曲线。

·合并多条边（J）：将多个端点相交曲线合并为一个横截面。

·模式（MO）：设定旋转的是创建曲面还是实体，默认值是实体。

·导向（G）：指定控制放样实体或曲面形状的导向曲线，可以使用导向曲面来控制点如何匹配相应的横截面以防止出现不希望看到的效果。

·路径（P）：指定放样实体或曲面的单一路径。路径曲线必须与横截面的所有平面相交。

·仅横截面（C）：在不使用导向或路径的情况下创建放样对象。

·设置（S）：打开“放样设置”对话框，选择不同的选项将创建不同的放样效果。

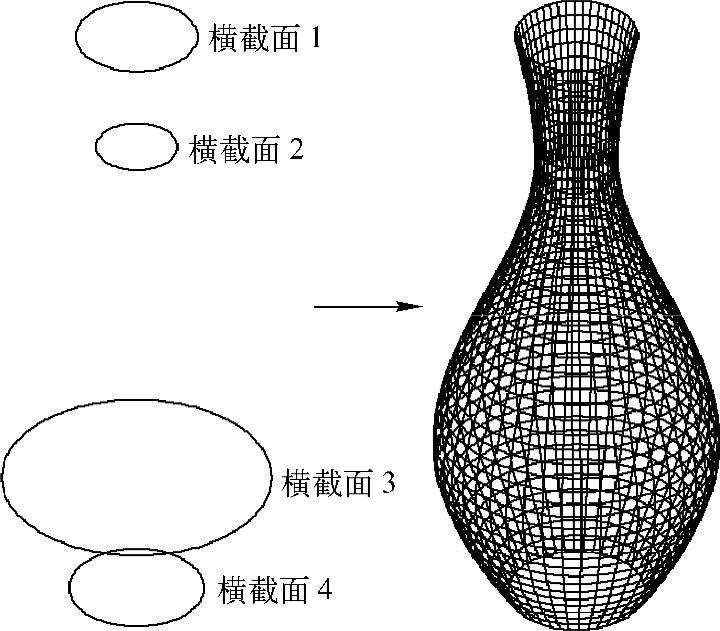

图11-18所示是依次选择各横截面放样生成实体的示意图。

图11-18 放样效果示例图
