【摘要】：命令：_sweep当前线框密度：ISOLINES=100，闭合轮廓创建模式=实体选择要扫掠的对象或[模式]：_MO闭合轮廓创建模式[实体/曲面]<实体>：_SO选择要扫掠的对象或[模式]：……选择要扫掠的对象或[模式]：选择扫掠路径或[对齐/基点/比例/扭曲]：各选项含义如下。扭曲角度指定沿扫掠路径全部长度的旋转量。图11-17所示是将圆形沿螺旋扫掠生成实体的示意图。图11-17 扫掠效果示例图

通过沿开放或闭合的二维或三维路径扫掠开放或闭合的平面曲线来创建新的实体或曲面。

（1）调用命令方式

·下拉菜单：绘图→建模→扫掠。

·工具栏：“建模”工具栏（“扫掠”按钮）。

·命令：Sweep。

（2）功能

通过沿路径扫掠二维对象、三维对象或子对象来创建三维实体或曲面。

（3）操作过程

调用该命令后，命令行提示如下。

命令：_sweep

当前线框密度：ISOLINES=100，闭合轮廓创建模式=实体

选择要扫掠的对象或[模式（MO）]：_MO闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>：_SO

选择要扫掠的对象或[模式（MO）]：

……(www.chuimin.cn)

选择要扫掠的对象或[模式（MO）]：

选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]：

各选项含义如下。

·模式（MO）：设定旋转的是创建曲面还是实体，默认值是实体。

·扫掠路径：基于选择的对象指定扫掠路径。

·对齐（A）：指定是否对齐轮廓以使其作为扫掠路径切向的法向。

·基点（B）：指定要扫掠对象的基点。

·比例（S）：指定比例因子以进行扫掠操作。从扫掠路径的开始到结束，比例因子将统一应用到扫掠的对象。

·扭曲（T）：设置正被扫掠对象的扭曲角度。扭曲角度指定沿扫掠路径全部长度的旋转量。

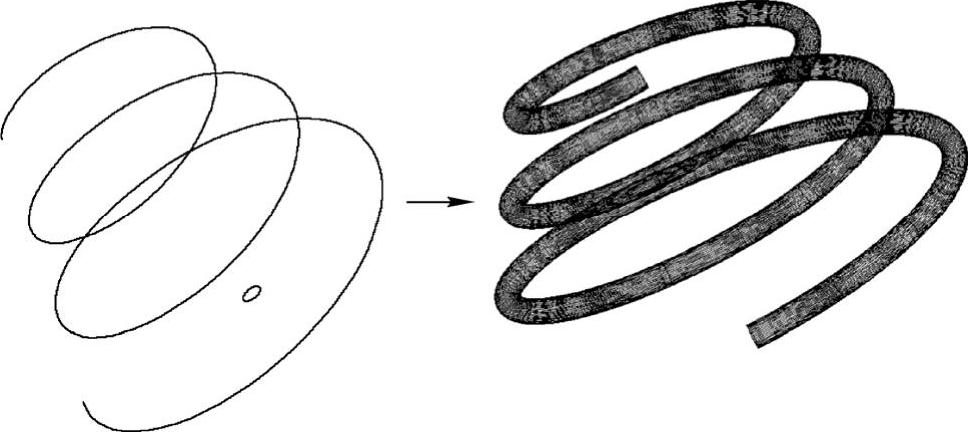

图11-17所示是将圆形沿螺旋扫掠生成实体的示意图。

图11-17 扫掠效果示例图
