圆柱体命令用于创建圆柱体。
(1)调用命令方式
·下拉菜单:绘图→建模→圆柱体。
·命令:Cylinder。
(2)功能
创建三维实体圆柱体。
(3)操作过程
调用该命令后,命令行提示如下。 指定底面的中心点或[三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]:
各选项含义如下。
·指定底面的中心点:该项是默认项,用于确定圆柱体底面的中心点。
·三点(3P):通过指定3个点来定义圆柱体的底面大小。
·两点(2P):通过指定两个点来定义圆柱体的底面直径。(www.chuimin.cn)
·相切、相切、半径(T):定义具有指定半径,且与两个对象相切的圆柱体底面。
·椭圆(E):指定圆柱体的椭圆底面。
指定底面半径或[直径(D)]<默认值>:
指定高度或[两点(2P)/轴端点(A)]<默认值>:
各选项含义如下。
指定高度:该项是默认项,用于确定圆柱体的高度值。
两点(2P):通过指定两个点之间的距离来确定圆柱体的高度。
轴端点(A):指定圆柱体轴的端点位置。轴端点是圆柱体的顶面中心点,轴端点可以位于三维空间的任何位置,轴端点定义了圆柱体的长度和方向。
圆柱体示例如图11-9所示。

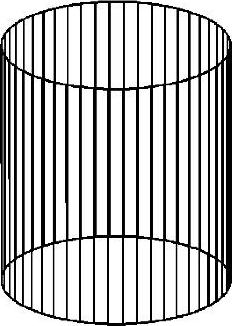

图11-9 圆柱体示例图
