对已绘制好的网格对象，还可通过其他命令对其进行编辑。“网格编辑”子菜单如图10-22所示。

图10-21 “平滑网格-最小平滑度”提示框

图10-22 “网格编辑”子菜单

该子菜单中各项的功能及含义如下。

·分割面：对选择的网格面进行分割操作。如图10-23所示，是沿立方体一个表面某两条边中点1、2连线分割的效果。

图10-23 分割网格面

a）分割前 b）分割后

·拉伸面：对选择的网格面进行拉伸操作。调用该命令后，命令行提示如下。

命令：_MESHEXTRUDE

相邻拉伸面设置为：合并

选择要拉伸的网格面或[设置（S）]：

……

选择要拉伸的网格面或[设置（S）]：

指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）]：

其中“高度”为指定拉伸网格面的高度；“方向（D）”指定拉伸网格面的方向；“路径（P）”指定拉伸网格面的路径；“倾斜角（T）”指定拉伸网格面的倾斜角度。

如图10-24所示，是对立方体某表面拉伸的效果。

·合并面：合并相邻的网格面。如图10-25所示，是将圆锥体的3个表面合并的效果。

·旋转三角面：旋转相邻的三角形网格面。如图10-26所示，是将圆锥体的两个表面旋转三角面的效果。

(www.chuimin.cn)

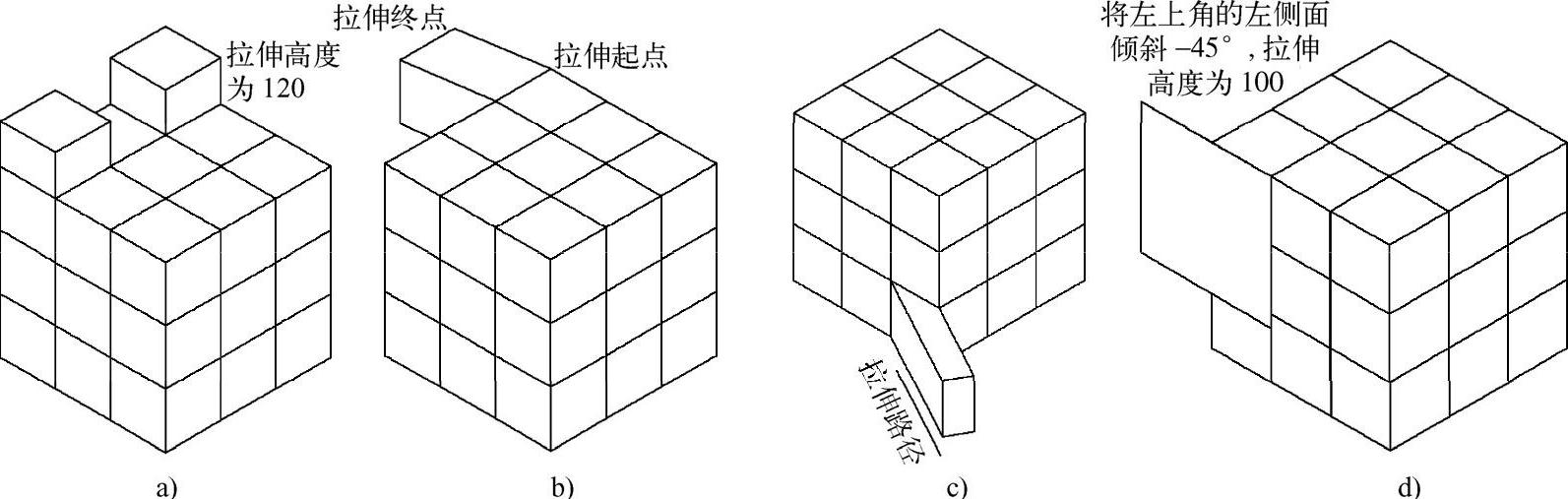

图10-24 拉伸网格面

a）用高度拉伸 b）用方向拉伸 c）用路径拉伸 d）用倾斜角拉伸

·收拢面或边：合并选定网格面或边的顶点。如图10-27所示，是将圆锥体的一个表面收拢的效果。

图10-25 合并网格面

图10-26 旋转三角面

图10-27 收拢面或边

·转换为具有镶嵌面的实体：将选中的网格对象转换为具有镶嵌面的实体。如图10-28所示，是将圆柱体转换为具有镶嵌面实体的效果。

·转换为具有镶嵌面的曲面：将选中的网格对象转换为具有镶嵌面的曲面。如图10-29所示，是将圆柱体转换为具有镶嵌面曲面的效果。

·转换为平滑实体：将选中的网格对象转换为平滑实体。如图10-30所示，是将棱锥体转换为平滑实体的效果。

·转换为平滑曲面：将选中的网格对象转换为平滑曲面。如图10-31所示，是将棱锥体转换为平滑实体的效果。

图10-28 转换为具有镶嵌面的实体

图10-29 转换为具有镶嵌面的曲面

图10-30 转换为平滑实体

图10-31 转换为平滑曲面
