1.提高平滑度

网格对象由多个细分或镶嵌组成，用于定义可编辑的面。每个面均包括底层镶嵌面，如果平滑度增加，面数也会增加，从而提供更加平滑、圆度更大的外观。用户可以使用以下任意一种方法对网格对象进行提高平滑度操作。

·下拉菜单：修改→网格编辑→提高平滑度。

·工具栏：“平滑网格”工具栏按钮（“提高平滑度”按钮）。

·命令行：Meshsmoothmore。

调用该命令后，命令行提示如下。

命令：'_MESHSMOOTHMORE

选择要提高平滑度的网格对象：

……

选择要提高平滑度的网格对象：

将网格圆柱体提高平滑度后的效果如图10-20所示。

用户可以使用“SMOOTHMESHMAXLEV”系统变量来设置网格对象的最大平滑度值。允许值的范围为1～255，建议的范围为1～5。使用此限制可防止创建密度极高的网格，这些网格可能会影响程序的性能，导致运行速度缓慢等。当平滑度值提高到最大值时，则不能对网格对象进行重复的操作。

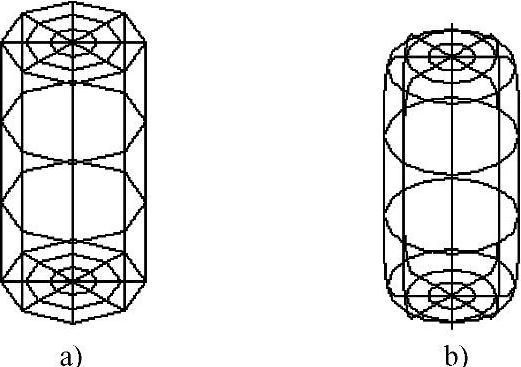

图10-20 提高平滑度效果(www.chuimin.cn)

a）原图 b）提高平滑度后

2.降低平滑度

用户可以使用以下任意一种方法对网格对象进行降低平滑度操作。

·下拉菜单：修改→网格编辑→降低平滑度。

·工具栏：“平滑网格”工具栏按钮（“降低平滑度”按钮）。

·命令行：Meshsmoothless。

调用该命令后，命令行提示如下。

命令：'_MESHSMOOTHLESS

选择要降低平滑度的网格对象：

……

选择要降低平滑度的网格对象：

当平滑度降低到最小值时，此时的网格对象不能比原形状更粗糙，不能对网格对象进行重复操作，此时将弹出对一个提示框，如图10-21所示。
