AutoCAD2012中文版应用教程：元网格曲面简介
【摘要】：调用命令方式·下拉菜单：绘图→建模→网格→图元子菜单下的各项命令。图10-10 “图元”子菜单与工具按钮功能绘制基本网格图形。启动三维“网格图元”命令后，命令行提示如下。图10-12 楔体网格示例图图10-13 圆锥体网格示例图图10-14 球体网格示例图·圆柱体：用于绘制三维网格图元圆柱体。图10-15 圆柱体网格示例图图10-16 圆环体网格示例图图10-17 棱锥体网格示例图·设置：用于设置网格图元的平滑度。平滑度值的范围是0～4，默认值为0，如图10-18所示。
基本网格形式（也称为网格图元）是三维实体图元的等效形式。可以通过对面进行平滑处理、锐化、优化和拆分来重塑网格对象的形状。还可以拖动边、面和顶点以塑造整体形状。
（1）调用命令方式
·下拉菜单：绘图→建模→网格→图元子菜单下的各项命令。
·工具栏：“网格图元”工具栏中相应按钮（如图10-10所示）。
·命令行：Mesh。

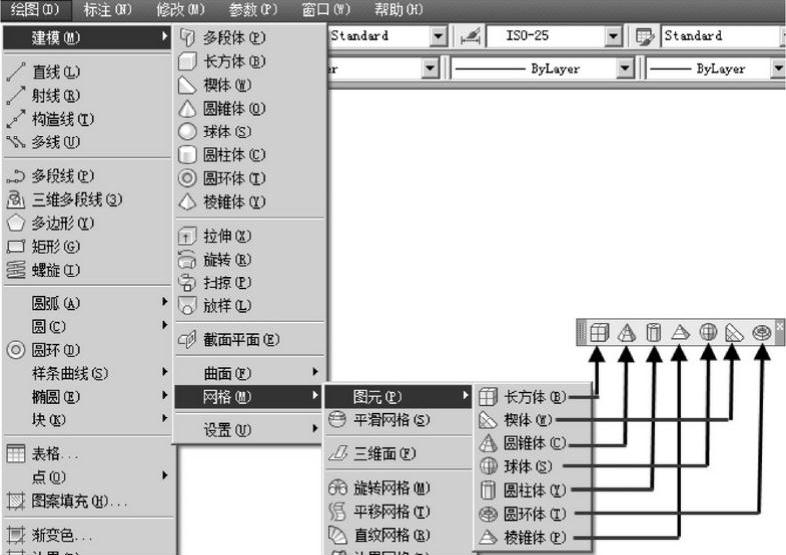

图10-10 “图元”子菜单与工具按钮
（2）功能
绘制基本网格图形。
启动三维“网格图元”命令后，命令行提示如下。
命令：MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<长
方体>：
各项含义与功能如下。
·长方体（B）：用于绘制三维网格图元长方体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<长
方体>：_BOX
指定第一个角点或[中心（C）]：
指定高度或[两点（2P）]：
长方体网格和立方体网格如图10-11所示。

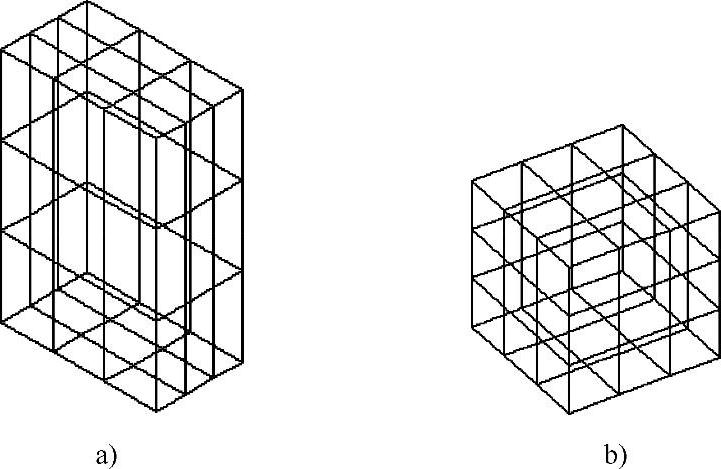

图10-11 长方体网格和立方体网格示例图
a）长方体网格 b）立方体网格
·楔体（W）：用于绘制三维网格图元楔体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<楔
体>：_WEDGE
指定第一个角点或[中心（C）]：
指定其他角点或[立方体（C）/长度（L）]：
指定高度或[两点（2P）]：

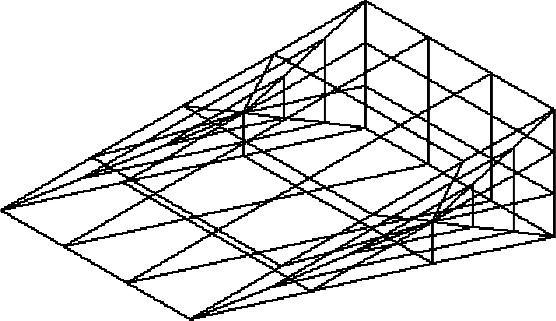

楔体网格如图10-12所示。
·圆锥体（C）：用于绘制三维网格图元圆锥体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<圆
锥体>：_CONE
指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：
指定底面半径或[直径（D）]：
指定高度或[两点（2P）/轴端点（A）/顶面半径（T）]：

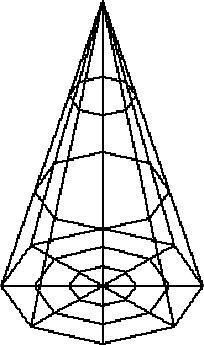

圆锥体网格如图10-13所示。
·球体（S）：用于绘制三维网格图元球体。调用该命令后，命令行提示如下。
命令：_MESH(www.chuimin.cn)
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<球体>：_SPHERE
指定中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）]：
指定半径或[直径（D）]：
球体网格如图10-14所示。
图10-12 楔体网格示例图
图10-13 圆锥体网格示例图
图10-14 球体网格示例图
·圆柱体（CY）：用于绘制三维网格图元圆柱体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<圆柱体>：_CYLINDER
指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：
指定底面半径或[直径（D）]：
指定高度或[两点（2P）/轴端点（A）]：

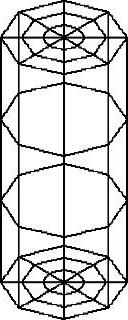

圆柱体网格如图10-15所示。
·圆环体（T）：用于绘制三维网格图元圆环体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<圆柱体>：_TORUS
指定中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）]：
指定半径或[直径（D）]：
指定圆管半径或[两点（2P）/直径（D）]：

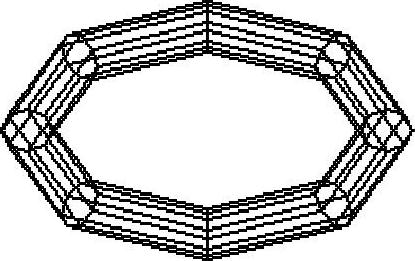

圆环体网格如图10-16所示。
·棱锥体（P）：用于绘制三维网格图元棱锥体。调用该命令后，命令行提示如下。
命令：_MESH
当前平滑度设置为：0
输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]<棱锥体>：_PYRAMID
4个侧面 外切
指定底面的中心点或[边（E）/侧面（S）]：
指定底面半径或[内接（I）]：
指定高度或[两点（2P）/轴端点（A）/顶面半径（T）]：

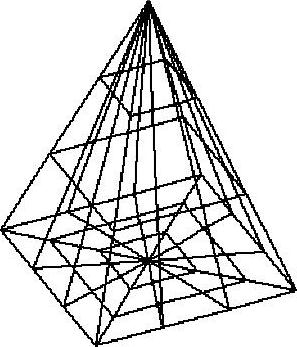

棱锥体网格如图10-17所示。
图10-15 圆柱体网格示例图
图10-16 圆环体网格示例图
图10-17 棱锥体网格示例图
·设置（SE）：用于设置网格图元的平滑度。平滑度值的范围是0～4，默认值为0，如图10-18所示。
图10-18 不同平滑度的图元

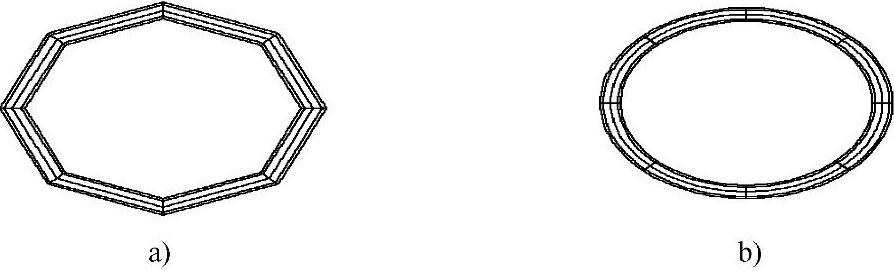

a）平滑度=0 b）平滑度=4
