改变坐标原点和坐标轴的正向都会改变坐标系。建立用户坐标系的命令是UCS。
(1)调用命令方式
·下拉菜单:工具→新建UCS。
·命令:Ucs。
(2)功能
使用一点、两点或三点定义一个新的用户坐标系。
(3)操作过程

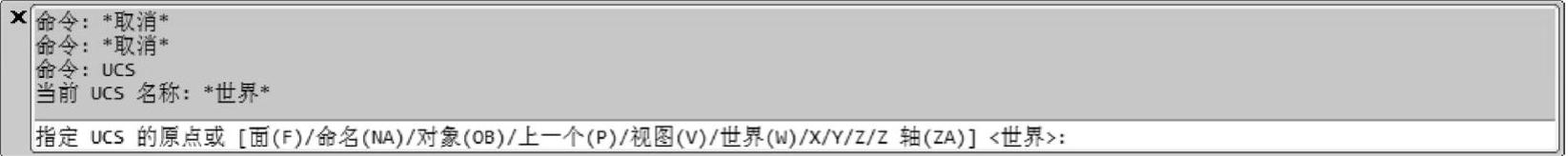

输入该命令后,命令行将出现如下提示,如图10-1所示。
图10-1 输入UCS命令后命令行的提示
提示中各选项的含义如下。
①指定UCS的原点:指定坐标系的原点来创建新的用户坐标系。新创建的用户坐标系以指定点为坐标原点,其X、Y、Z坐标轴的方向与原坐标系的坐标轴方向相同。用户也可以通过选择“工具”→“新建UCS”→“原点”命令或单击“UCS”工具栏的“原点”按钮来选择该项。
②面(F):通过三维实体的面来确定一个新的用户坐标系。新坐标系的原点为距拾取点最近线的端点,XOY面与该实体面重合,X轴与实体面中最近的边对齐。用户也可以通过选择“工具”→“新建UCS”→“面”命令或单击“UCS”工具栏的“面”按钮来选择该项。
③命名(NA):指按名称保存并恢复通常使用的UCS方向。可以通过恢复已保存的UCS,使它成为当前UCS、把当前UCS按指定名称保存、从已保存的用户坐标系列表中删除指定的UCS或者列出用户定义坐标系的名称,并列出每个保存的UCS相对于当前UCS的原点以及X、Y和Z轴。(www.chuimin.cn)
④对象(OB):通过选择一个对象来确定新的坐标系,新坐标系的Z轴与所选对象的Z轴具有相同的正方向,新坐标系的原点及X轴的正方向则视不同的对象而定。如:
·点:新坐标系的原点为该点,X轴方向不定。
·直线:新坐标系的原点为线上距拾取点最近的直线端点,X轴的选择要使得所选线在新坐标系的XZ平面上,并且线上另一个端点在新坐标系中的Y坐标为0。
·圆:新坐标系的原点为圆心,X轴通过拾取点。
·二维多段线:新坐标系的原点为多段线的起始点,X轴位于起点到下一个顶点的连线上。
·三维面:新坐标系的原点为三维面上的第一点,初始两点确定X轴方向,第一点与第四点确定Y轴方向。
·尺寸标注:新坐标系的原点为文字的中点,X轴与标注该尺寸文字时的坐标系的X轴方向相同。
对于射线、构造线、多线、面域、样条曲线、椭圆及椭圆弧、三维实体、三维多段线、三维多边形网络、多行文字标注、引线标注等不能执行此选项。
用户也可以通过选择“工具”→“新建UCS”→“对象”命令或单击“UCS”工具栏的“对象”按钮来选择该项。
⑤上一个(P):选择此项后,将恢复前一个用户坐标系,重复使用直到恢复到想要的用户坐标系。用户也可以通过单击“UCS”工具栏中的“上一个”按钮来选择该项。
⑥视图(V):通过视图来确定新的用户坐标系,新坐标系的原点与原坐标系的原点相同,当前视图平面为新坐标系的XY平面。用户也可以通过选择“工具”→“新建UCS”→“视图”命令或单击“UCS”工具栏的视图按钮来选择该项。
⑦世界(W):此选项为默认选项,指将当前的用户坐标系设为世界坐标系。用户也可以通过选择“工具”→“新建UCS”→“世界”命令或单击“UCS”工具栏的“世界”按钮来选择该项。
⑧X/Y/Z:通过绕X/Y/Z轴旋转来确定新的用户坐标系。用户也可以通过选择“工具”→“新建UCS”→“X”“Y”“Z”命令或单击“UCS”工具栏中的、
、
按钮来选择该项。
⑨Z轴(ZA):通过选择一个坐标原点和Z轴正方向上的一点来确定新的坐标系。用户也可以通过选择“工具”→“新建UCS”→“Z轴矢量”命令或单击“UCS”工具栏的按钮来选择该项。
