外部参照剪裁就是将选定的外部参照剪裁到指定边界。剪裁边界决定块或外部参照中隐藏的部分(边界内部或外部)。可以将剪裁边界指定为显示外部参照图形的可见部分。剪裁边界的可见性由“XCLIPFRAME”系统变量控制。
剪裁边界可以是多段线、矩形,也可以是顶点在图像边界内的多边形。可以通过夹点调整剪裁外部参照的边界。剪裁边界时,不会改变外部参照的对象,而只会改变它们的显示方式。剪裁关闭时,如果对象所在的图层处于打开且已解冻状态,将不显示边界,此时整个外部参照是可见的。可以通过剪裁边框控制剪裁边界的显示。
(1)调用命令方式
·下拉菜单:修改→剪裁→外部参照。
·命令:Xclip。
(2)功能
根据指定边界修剪选定外部参照或块参照的显示。
(3)操作过程
执行该命令后,命令行提示如下。
命令:_xclip
选择对象: (选择要剪裁的对象)
……
选择对象:↙ (按<Enter>键结束选择对象)(www.chuimin.cn)
输入剪裁选项
[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)]<新建边界>:
各选项含义如下。
·开(ON):显示当前图形中外部参照或块的被剪裁部分。
·关(OFF):显示当前图形中外部参照或块的完整几何图形,忽略剪裁边界。
·剪裁深度(C):在外部参照或块上设定前剪裁平面和后剪裁平面,系统将不显示由边界和指定深度所定义的区域外的对象。剪裁深度应用在平行于剪裁边界的方向上,与当前UCS无关。其中“前剪裁点”是创建通过并垂直于剪裁边界的剪裁平面;“距离”是通过指定距离创建平行于剪裁边界的剪裁平面;“删除”指删除前剪裁平面和后剪裁平面。
·删除(D):为选定的外部参照或块删除剪裁边界。要临时关闭剪裁边界,可使用“关”选项。“删除”选项将删除剪裁边界和剪裁深度,不能使用ERASE命令删除剪裁边界。
·生成多段线(P):自动绘制一条与剪裁边界重合的多段线。此多段线采用当前的图层、线型、线宽和颜色设置。当用PEDIT修改当前剪裁边界,然后用新生成的多段线重新定义剪裁边界时,可使用此选项。要在重定义剪裁边界时查看整个外部参照,可使用“关”选项关闭剪裁边界。
·新建边界(N):定义一个矩形或多边形剪裁边界,或者用多段线生成一个多边形剪裁边界。其中,“选择多段线”指使用选定的多段线定义边界,此多段线可以是开放的,但是它必须由直线段组成并且不能自交;“多边形”是指使用指定的多边形顶点中的3个或更多点定义多边形剪裁边界;“矩形”是指使用指定的对角点定义矩形边界;“反向剪裁”是指反转剪裁边界的模式,剪裁边界外部或边界内部的对象。

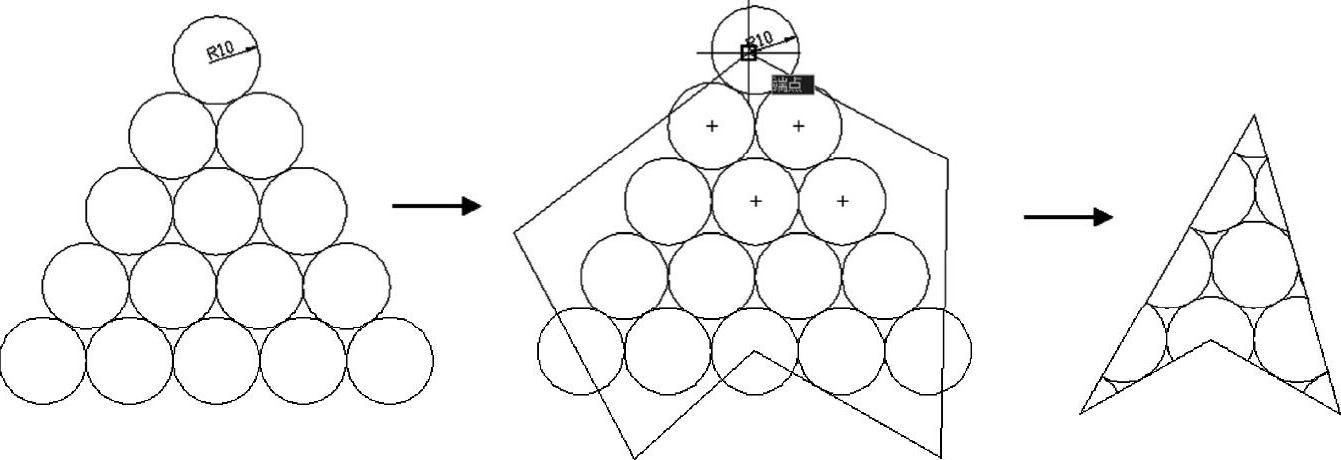

如图9-9所示是对一个外部参照使用多边形剪裁的过程及效果。
图9-9 多边形剪裁的过程及效果
