AutoCAD2012应用教程：外部参照附件
【摘要】：操作过程调用Externalreferences命令后，将弹出如图9-6所示的“外部参照”管理器，通过单击“选择参照文件”按钮右边的下拉箭头，选择要附着的文件格式，将弹出如图9-7所示的“选择参照文件”对话框，让用户选择用于外部参照的图形文件名。·“比例”选项组：插入外部参照的缩放显示。·“显示细节”按钮：单击此按钮则显示出该文件的位置和保存的路径。
（1）调用命令方式
·下拉菜单：插入→外部参照或插入→DWG参照。
·命令：Externalreferences或Xattach。
（2）功能
将图形文件以外部参照的形式插入到当前文件中。
（3）操作过程
调用Externalreferences命令后，将弹出如图9-6所示的“外部参照”管理器，通过单击“选择参照文件”按钮
右边的下拉箭头，选择要附着的文件格式，将弹出如图9-7所示的“选择参照文件”对话框，让用户选择用于外部参照的图形文件名。
调用Xattach命令后，将直接弹出如图9-7所示的“选择参照文件”对话框。选择了参照文件后，单击“打开”按钮，弹出如图9-8所示的“附着外部参照”对话框。
图9-6 “外部参照”管理器

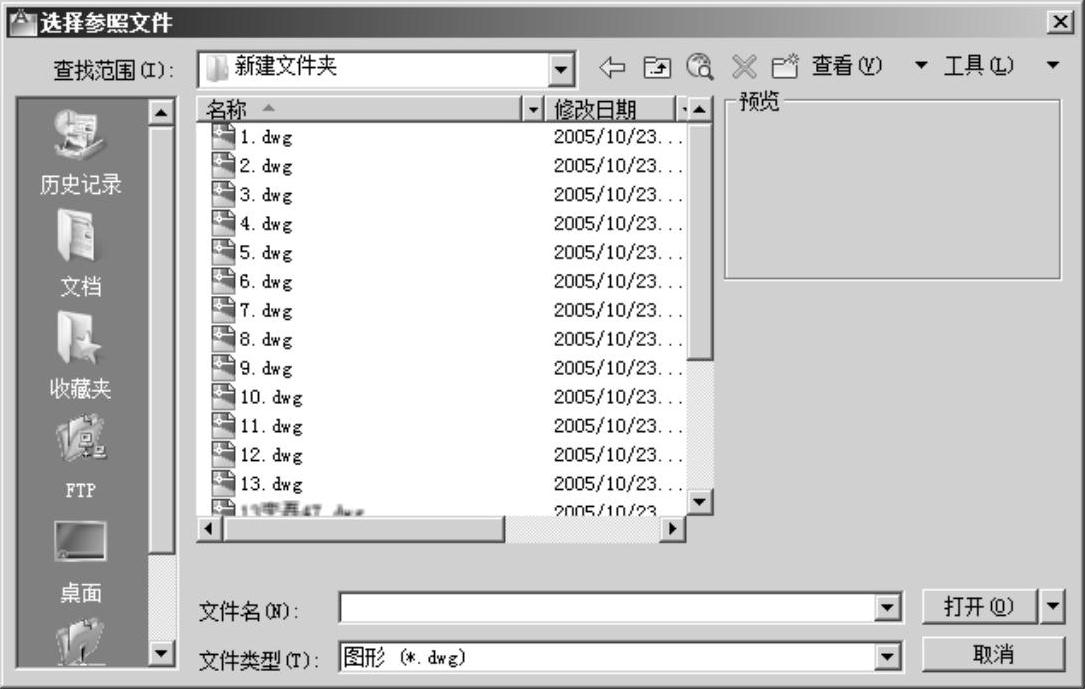

图9-7 “选择参照文件”对话框(www.chuimin.cn)

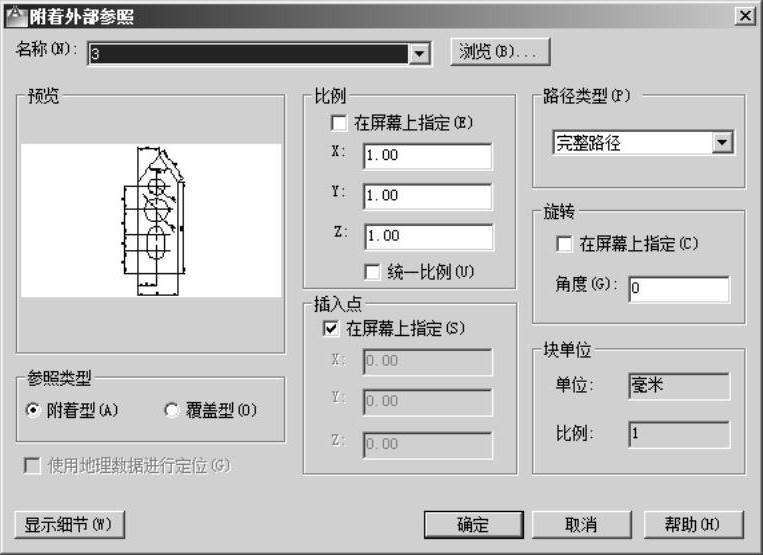

图9-8 “附着外部参照”对话框
“附着外部参照”对话框中各选项含义如下。
·“名称”下拉列表：该下拉列表列出了选定的用于外部参照的图形文件名，用户也可以通过单击“浏览”按钮重新选择用于外部参照的图形文件名。
·“预览”选项组：可显示选择的参照文件的图形。
·“比例”选项组：插入外部参照的缩放显示。
·“参照类型”选项组：“附加型”单选按钮表示在嵌套参照中（该包含外部参照的图形文件作为外部参照）可以显示该外部参照；“覆盖型”单选按钮表示在嵌套参照中不能显示该外部参照。
·“插入点”选项组：确定外部参照插入的位置。
·“旋转”选项组：插入外部参照的旋转角度。
·“显示细节”按钮：单击此按钮则显示出该文件的位置和保存的路径。
