AutoCAD2012中文版教程：创建带属性图块

2023-10-21 理论教育版权反馈

【摘要】：“固定”复选框表示属性为一个固定值，在插入图块时不会提示用户输入属性值，也不能修改该值，除非重新定义图块。“锁定位置”复选框表示锁定块参照中属性的位置。解锁后，属性可以相对于使用夹点编辑的块的其他部分移动，并且可以调整多行属性的大小。图9-4 “属性定义”对话框·“属性”选项组：“标记”文本框用于定义图块时的属性标记。功能属性的可见性设置。

1.属性的创建

（1）调用命令方式

·下拉菜单：绘图→块→定义属性。

·命令：Attdef。

（2）功能

定义图块的属性。

（3）操作过程

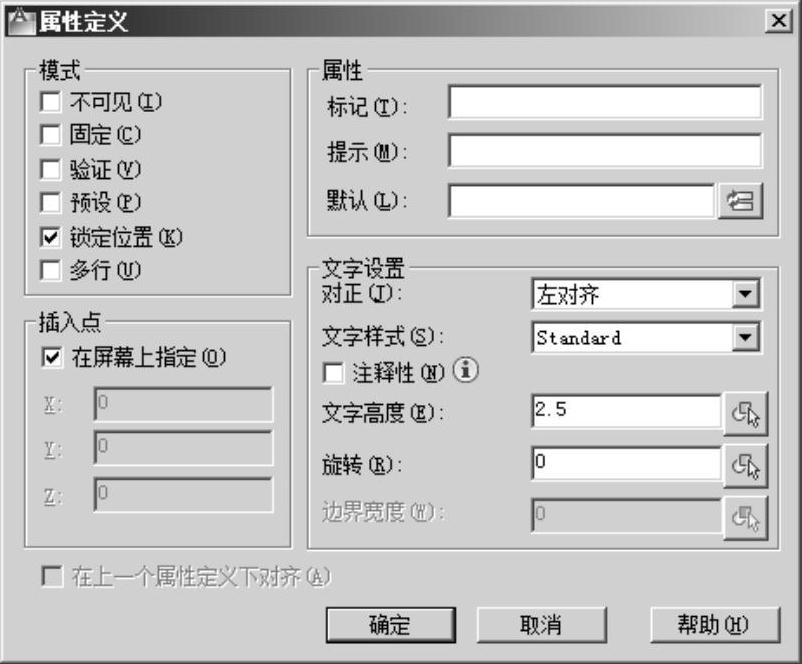

调用该命令后，弹出如图9-4所示的“属性定义”对话框。该对话框中各项设置的含义如下。

·“模式”选项组：“不可见”复选框表示属性不可见。“固定”复选框表示属性为一个固定值，在插入图块时不会提示用户输入属性值，也不能修改该值，除非重新定义图块。“验证”复选框表示在插入属性时先显示默认值，等待用户确认，也可输入新属性值并进行验证。“预置”复选框表示在插入属性时自动接受默认值，但该属性可编辑。“锁定位置”复选框表示锁定块参照中属性的位置。解锁后，属性可以相对于使用夹点编辑的块的其他部分移动，并且可以调整多行属性的大小。“多行”复选框表示指定属性值可以包含多行文字。选定此选项后，可以指定属性的边界宽度。
