创建好图块后，使用时只需要将图块插入即可。图块插入分为单独插入图块和多重插入图块。

1.单独插入图块

图块定义好后，使用时就可插入图块。

（1）调用命令方式

·下拉菜单：插入→块。

·工具栏：“绘图”工具栏（“插入块”按钮）。

·命令：Insert或Ddinsert。

（2）功能

插入一个定义好的图块。

（3）操作过程

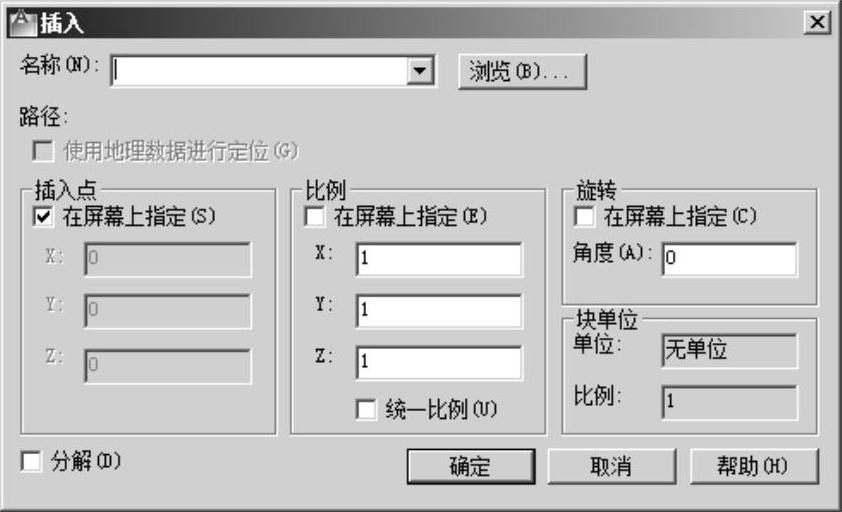

调用该命令后，将弹出“插入”对话框，如图9-3所示。

图9-3 “插入”对话框

该对话框中各项设置的含义如下。

·“名称”：在“名称”下拉列表框中选择要插入的图块名，如果是第一次使用非本文件中创建的图块，可单击“浏览”按钮，从随后弹出的路径中指定所要插入的图块。

·“插入点”：在“插入点”中可设置是否在屏幕上指定插入点、缩放比例和旋转角度。其中，缩放比例值如大于1则放大，小于1则缩小；如为正值，则插入正像，为负值则插入镜像。旋转角度值为正值则逆时针旋转，为负值则顺时针旋转。如选择“插入”对话框中的“分解”复选框，则在插入图块的同时就把图块分解为一个个单一的对象，可单独进行编辑修改，但要占用较大磁盘空间；否则所插入的图块是一个整体，在需单独进行编辑时可用“Explod”分解命令将其分解开。

2.多重插入图块

该命令能实现按矩形阵列方式插入图块。其操作过程类似于阵列命令。

（1）调用命令方式

命令：Minsert。

（2）功能

按照行列的形式插入多个图块。(www.chuimin.cn)

（3）操作过程

调用该命令后，命令行提示如下。

输入块名或[？]：（输入要插入的图块名称）

单位：毫米转换： 1.0000

指定插入点或[基点（B）/比例（S）/X/Y/Z/旋转（R）]：（用户确定一点作为图块的插入点）

输入X比例因子，指定对角点，或[角点（C）/XYZ（XYZ）]<1>：（要求用户确定图块插入的比例系数）其中，直接输入X轴的比例系数后，会提示如下。

输入Y比例因子或<使用X比例因子>：（确定Y轴方向的比例系数）

指定旋转角度<0>：（确定图块插入时的旋转角度）指定对角点后，会提示如下。

指定旋转角度<0>：（确定图块插入时的旋转角度）选择角点（C）后，会提示如下。

指定对角点：（确定另一个对角点，该角点与插入点构成的矩形的宽高比作为比例系数）

指定旋转角度<0>：（确定图块插入时的旋转角度）选择XYZ后，会提示如下。

指定X比例因子或[角点（C）]<1>：（确定X轴方向的比例系数）

输入Y比例因子或<使用X比例因子>：（确定Y轴方向的比例系数）

指定Z比例因子或<使用X比例因子>：（确定Z轴方向的比例系数）

指定旋转角度<0>：（确定图块插入时的旋转角度）确定了图块的插入点、比例系数和旋转角度后，会提示如下。

输入行数（---）<1>：（输入矩形阵列行数）

输入列数（|||）<1>：（输入矩形阵列列数）

输入行间距或指定单位单元（---）：（确定行间距）

指定列间距（|||）：（确定列间距）

多重插入的图块只能被当做一个整体来处理，而不能用Explode命令分解。
