1.创建图块
在定义图块之前,必须首先绘制出图块所包含的所有图形对象,然后使用命令定义图块。
(1)调用命令方式
·下拉菜单:绘图→块→创建。
·命令:Block或Bmake(快捷键<B>)。
(2)功能
定义内部图块。
(3)操作过程
调用该命令后,将弹出如图9-1所示“块定义”对话框。在该对话框中输入相应的设置,如“名称”(输入块的名字)、“基点”(输入或拾取图形的插入定位点)、“对象”(选择要创建图块的对象)、“插入单位”(设置图块插入时的单位)。

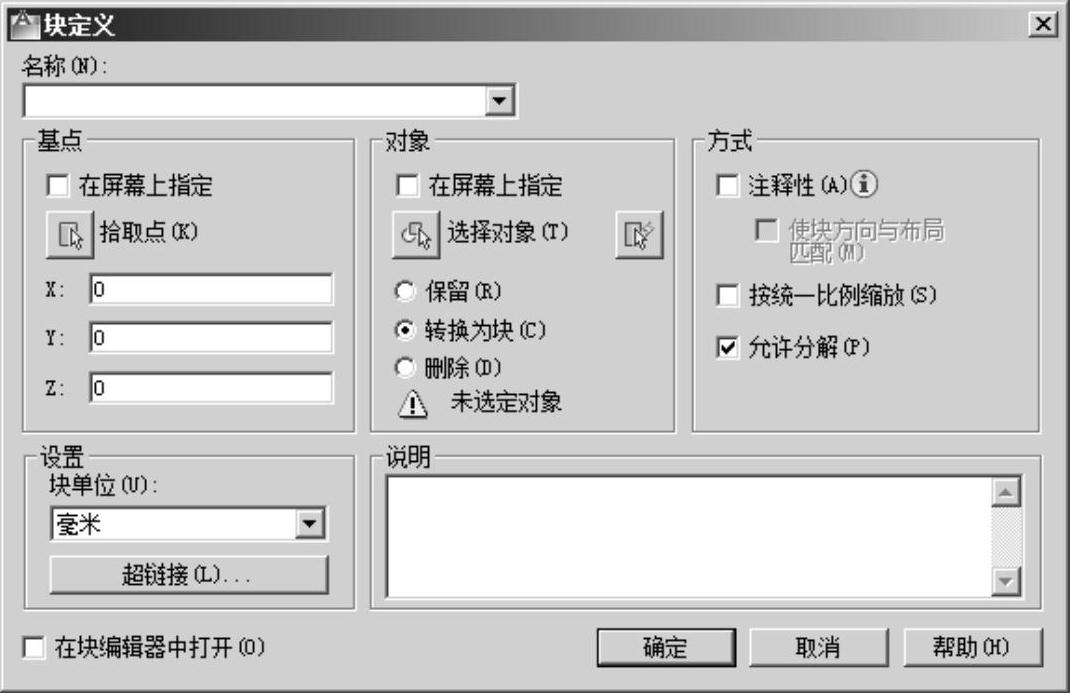

图9-1 “块定义”对话框
在该对话框中,“对象”选项组各选项的含义如下。
·保留:在当前绘图区把创建图块的图形保留。
·“转化为块”:把当前绘图区创建图块的图形转化为块。
·删除:在当前绘图区把创建图块的图形删除。
对话框中“设置”选项组各选项的含义如下。(www.chuimin.cn)
·块单位:设置图块插入时的单位。
·说明:输入对定义图块的文字描述。
用Block或Bmake命令定义的图块只能在图块所在的当前图形文件中使用,而不能作为图形文件存盘以供他用,所以这种图块叫做内部图块。
2.保存图块
为弥补内部图块不能在其他文件中使用的不足,系统提供了WBlock命令,它可以定义图块并将其作为一个独立的图形文件存盘。
(1)调用命令方式
命令:WBlock。
(2)功能
定义外部图块。
(3)操作过程
调用该命令后,将弹出如图9-2所示“写块”对话框。该对话框由“源”选项组和“目标”选项组两部分组成。
“源”选项组用于确定组成图块的图形对象的来源。其中,“块”单选按钮表示直接将已定义的内部图块作为外部图块存盘。“整个图形”单选按钮表示将整个图形文件作为一个外部图块存盘。“对象”单选按钮表示将用户选择的图形对象作为一个外部图块存盘。“基点”和“对象”选项组各选项含义及使用方法与“块定义”对话框中的一致,在此不再介绍。
图9-2 “写块”对话框
“目标”选项组中,在“文件名和路径”文本框中,输入路径和文件名或单击“浏览”按钮,可指定路径和文件名。在“插入单位”设置图块插入时的单位。
