AutoCAD2012应用教程-实训成果

【摘要】:在如图8-51所示的“文字”选项卡中选择“文字对齐”项的“水平”,选择“文字位置”的“垂直”项中的“外部”→“确定”。图8-54 标注样式管理器图8-55 “主单位”选项卡设置2.绘制如图8-56所示的图形,用练习1设置的“GB-35”的机械标注样式进行标注。

1.在ISO-25标注样式的基础上,设置名为“GB-35”的机械标注样式,具体要求如表8-1和表8-2所示。

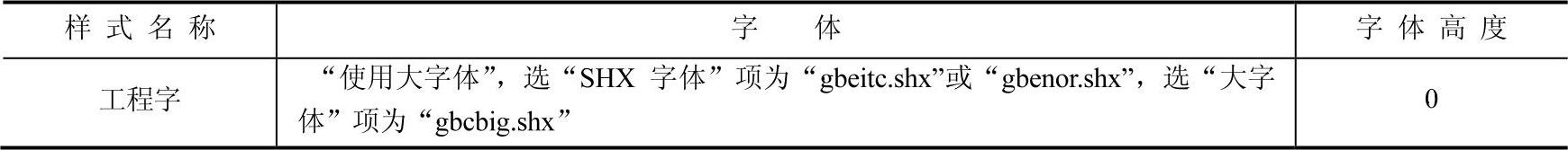

表8-1 机械图样用“工程字”样式的设置


表8-2 机械图样常用标注样式的设置


①选择“格式”→“文字样式”命令,或在“样式”工具栏中单击“文字样式”按钮978-7-111-48130-0-Chapter08-75.jpg,打开“文字样式”对话框,按表8-1中的要求进行“工程字”样式的设置,如图8-45所示。


图8-45 “工程字”文字样式设置

②选择“格式”→“标注样式”命令,或在“样式”工具栏中单击“标注样式管理器”按钮978-7-111-48130-0-Chapter08-77.jpg,打开“标注样式管理器”对话框,按表8-2中的要求进行“GB-35”样式的设置,如图8-46~图8-49所示。

③创建“角度”子样式:在“标注样式管理器”单击“新建”按钮,弹出“创建新标注样式”对话框,在“用于(U)”选择“角度标注”,单击“继续”按钮,如图8-50所示。在如图8-51所示的“文字”选项卡中选择“文字对齐”项的“水平”,选择“文字位置”的“垂直”项中的“外部”→“确定”。

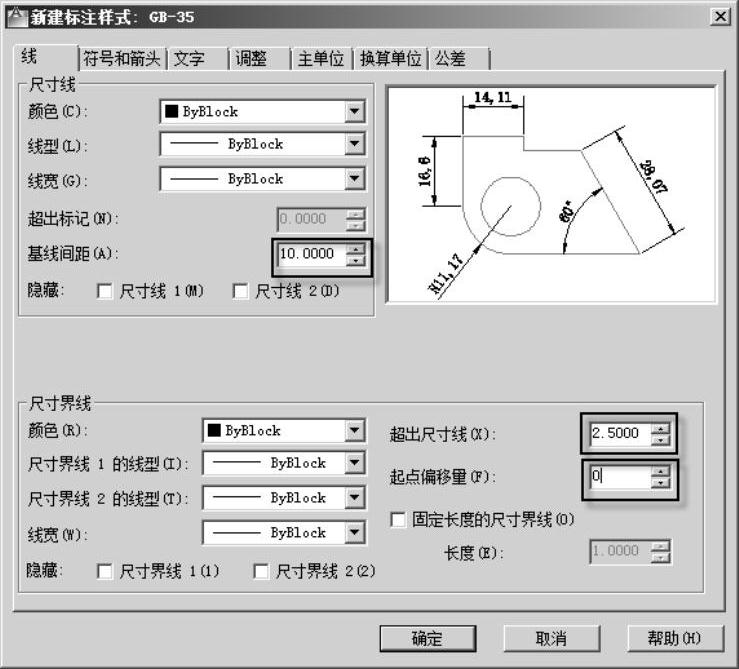

图8-46 “线”选项卡设置

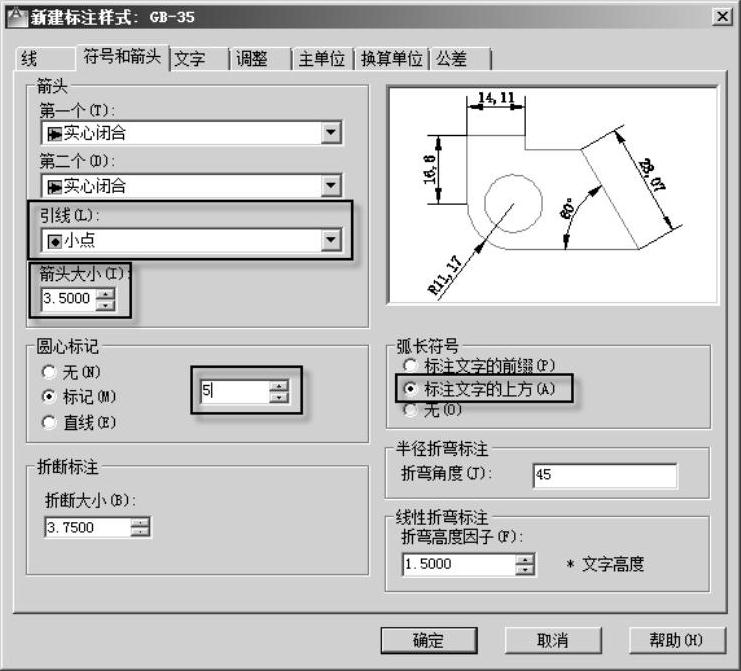

图8-47 “符号和箭头”选项卡设置


图8-48 “文字”选项卡设置


图8-49 “主单位”选项卡设置

④创建“半径”子样式:在“标注样式管理器”单击“新建”按钮,弹出“创建新标注样式”对话框,在“用于(U)”选择“半径标注”,单击“继续”按钮,如图8-52所示。在如 图8-53所示的“文字”选项卡中选择“文字对齐”项的“ISO标准”,选择“文字位置”的“垂直”项中的“上”,在“调整”选项卡中“调整选项”设置中选“文字”,单击“确定”按钮。(www.chuimin.cn)

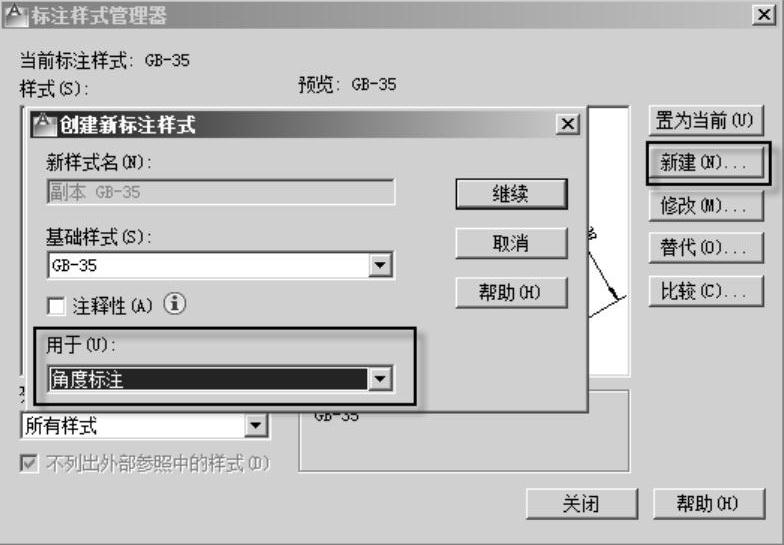

图8-50 新建“GB-35”的“角度”子样式


图8-51 “文字”选项卡设置


图8-52 新建“GB-35”的“半径”子样式

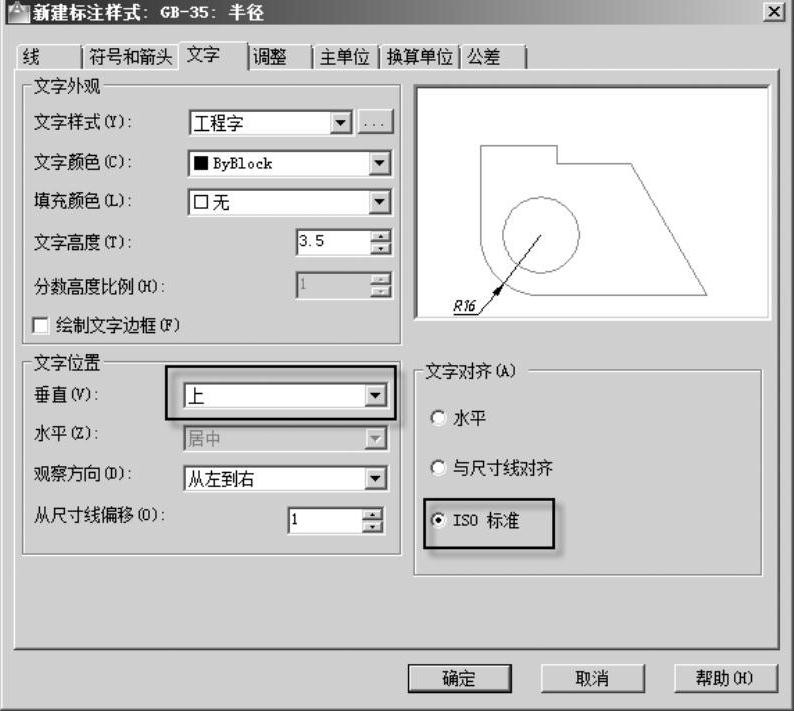

图8-53 “文字”选项卡设置

⑤创建“直径”子样式:在“标注样式管理器”单击“新建”按钮,弹出“创建新标注样式”对话框,在“用于(U)”选择“直径标注”,单击“继续”按钮,在“文字”选项卡中选择“文字对齐”项的“ISO标准”,选择“文字位置”的“垂直”项中的“上”,在“调整”选项卡中“调整选项”设置中选“文字”,单击“确定”按钮。

⑥选择当前标注样式:选择“GB-35”,单击“置为当前”按钮,如图8-54所示。单击“关闭”按钮。

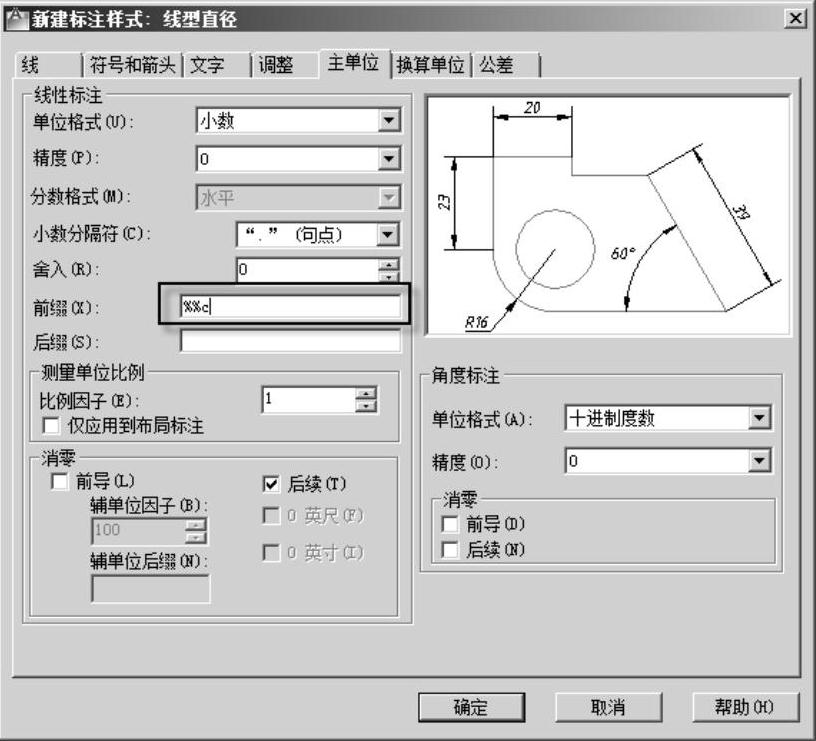

⑦以“GB-35”为基础,新建“线型直径”标注,在主单位选项卡中的“前缀”加“%%c”,用于非圆视图上的直径标注,如图8-55所示。


图8-54 标注样式管理器


图8-55 “主单位”选项卡设置

2.绘制如图8-56所示的图形,用练习1设置的“GB-35”的机械标注样式进行标注。


图8-56 尺寸标注综合练习
