在机械图中，经常会用到尺寸公差和几何公差的标注。

1.尺寸公差标注

如果在“标注样式管理器”的“公差”选项卡中设置尺寸公差，那么每个用这种样式标注的尺寸均会带有公差值，这不符合用户一般需求。一般标注尺寸公差有3种方法。

·标注尺寸过程中设置尺寸公差。标注时选择“多行文字（M）”选项，在打开的“多行文字编辑器”中，利用堆叠文字方式标注公差。

·利用“特性”选项板设置尺寸公差。标注尺寸后，利用该尺寸的“特性”选项板，在“公差”选择区域来修改公差设置，这种方法现在使用较广。

·采用“标注替代”方法，即在“标注样式管理器”中单击“替代”按钮，在“公差”选项卡中设置尺寸公差，接着为即将标注的图形进行尺寸公差标注，再回到通用的标注样式。由于替代样式只能使用一次，因此不会影响其他的尺寸标注。

需要注意的是：用同样的方法还可以标注“对称”“极限尺寸”“公称尺寸”等形式的公差尺寸。用户可以在“显示公差”下拉列表中进行样式选择。

2.几何公差标注

几何公差用于控制机械零件的实际尺寸（如位置、形状、方向和跳动等）与零件理想尺寸之间的允许差值。几何公差的大小直接关系零件的使用性能，在机械图形中有非常重要的作用。

（1）调用命令方式

·下拉菜单：标注→公差。

·工具栏：“标注”工具栏（“公差”按钮）。

·命令：Tolerance。

（2）功能

标注几何公差。

（3）操作过程

调用该命令后，将弹出如图8-31所示的“形位公差”对话框。该对话框各选项含义及功能如下。

·符号：显示几何特征符号，用来区分所标注的公差类型。单击图中黑色方框，打开

图8-32所示“特征符号”选项板，用户可在此选项板中选择公差符号。(www.chuimin.cn)

图8-31 “形位公差”对话框

图8-32 “特征符号”选项板

·公差1/公差2：用于输入具体的公差值。

文本框左侧的黑色方框：用于选择直径符号。单击该方框，则方框中出现直径符号。中间文本框用于输入具体的公差值。单击右侧黑色方框，打开“附加符号”对话框，用于控制零件的材料状态。此对话框中3个选项的含义：“M”表示在最大的材料状态；“L”表示在最小的材料状态；“S”表示不相关的特征尺寸。

·基准1/基准2/基准3：用于输入测量零件公差所依据的基准。在文本框中输入基准线或基准面的代号，在黑色方框中选择材料状态，选择方法与前面相同。

·高度：用于指定预定的公差范围值。

·延伸公差带：显示预定的公差范围符号与预定的公差范围值的配合，即预定的公差范围值后加上符号（P）。

·基准标识符：此文本框用于输入基准的标识符号，如A、B、C等。需要注意的是：

①如果要准确地指定几何公差在图中的位置，需要和引线标注联合使用。

②公差标注中涉及的专业术语及符号比较多，读者可查阅有关资料。

③“形位公差”对话框内文字高度、字形与当前标注样式一致。位置公差的引线和基准代号用相应的绘图命令绘制。

如图8-33所示的在“形位公差”对话框内输入内容，效果如图8-34所示。

图8-33 “形位公差”输入示例

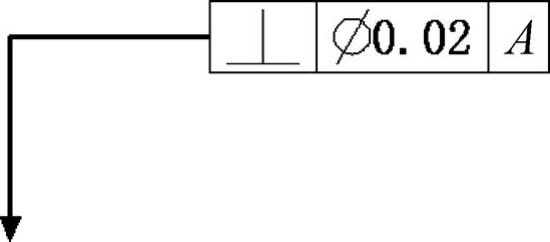

图8-34 “形位公差”效果示例
