AutoCAD2012中文版应用教程-快速标注功能详解

2023-10-21 理论教育版权反馈

【摘要】：快速标注用于快速地标注已创建成组的基线、连续、阶梯和坐标等。调用命令方式·下拉菜单：标注→快速标注。功能自动给多个对象一次性创建尺寸标注。图8-21 连续快速标注效果图8-22 包容快速标注效果·基线：根据用户选择的对象创建一系列基线标注，如图8-23所示。选择该项后若所选对象中不包含圆或圆弧，将提示用户不能进行半径或直径的标注。图8-26 编辑标注点后的连续标注效果·设置：用户可以为指定延伸线原点设置默认对象捕捉。

快速标注用于快速地标注已创建成组的基线、连续、阶梯和坐标等。

（1）调用命令方式

·下拉菜单：标注→快速标注。

·工具栏：“标注”工具栏（“快速标注”按钮）。

·命令：Qdim。

（2）功能

自动给多个对象一次性创建尺寸标注。该命令是一个交互式、动态、自动化的尺寸标注生成器，通过命令的选项或快捷菜单可选择连续、基线、坐标等标注方式，使用该命令可快速标注多个直线距离，多个圆、圆弧的半径或直径，并可编辑已有尺寸标注的布置。

（3）操作过程

调用该命令后，命令行提示如下。

选择要标注的几何图形：

指定尺寸线位置或[连续（C）/并列（S）/基线（B）/坐标（O）/半径（R）/直径（D）/基准点（P）/编辑（E）/设置（T）]

<连续>：

各选项含义说明如下。

·指定尺寸线位置：默认项，可通过光标确定尺寸线放置的位置。

·连续（C）：根据用户选择的对象创建一系列连续标注，如图8-21所示。

·并列（S）：根据用户选择的对象创建一系列包容标注，如图8-22所示。参加包容标注的标注点为经过过滤后的标注点，且标注点的数量为偶数个。当过滤后的标注点为偶数时，所有点参加包容标注，当过滤后的标注点为奇数时，自动过滤掉最右边（水平包容标注）和最上边（垂直包容标注）的标注点。

图8-21 连续快速标注效果

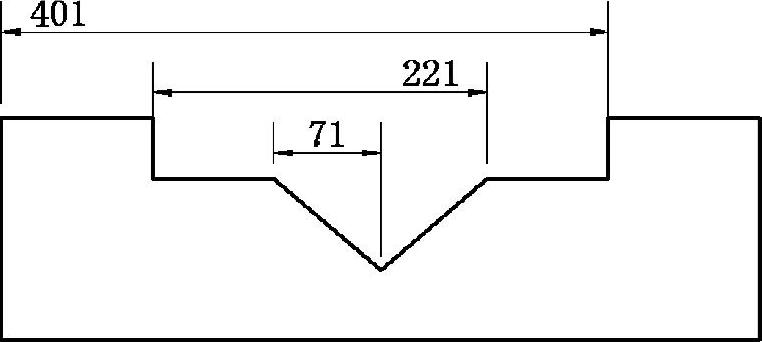

图8-22 包容快速标注效果

·基线（B）：根据用户选择的对象创建一系列基线标注，如图8-23所示。

·坐标（O）：根据用户选择的对象创建一系列坐标标注，如图8-24所示。(www.chuimin.cn)

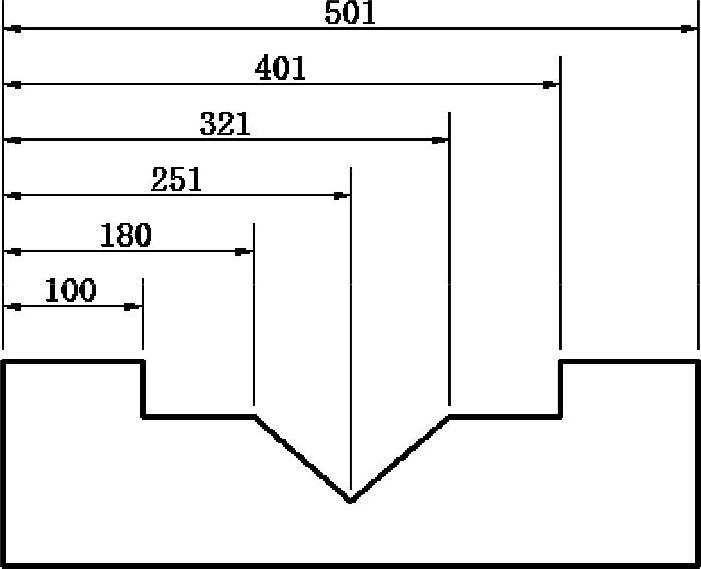

图8-23 基线快速标注效果

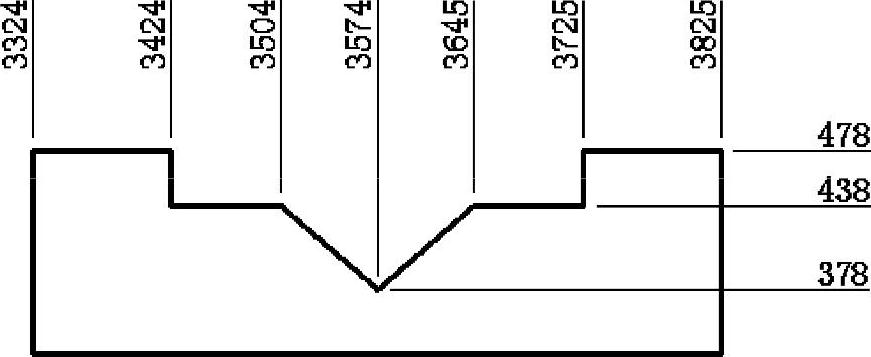

图8-24 坐标快速标注效果

·半径（R）/直径（D）：这两个选项可创建选择对象中多个圆或圆弧的半径或直径的标注。选择该项后若所选对象中不包含圆或圆弧，将提示用户不能进行半径或直径的标注。

·基准点（P）：在不改变用户坐标系原点的条件下，改变坐标型标注或基准线型标注的基准参考点位置。选择该项后，命令行提示如下。

选择新的基准点：

用户可以选择新的坐标标注基准点，如图8-25所示为对图8-24重新选择O点为坐标标注新基准点后进行坐标标注的效果。

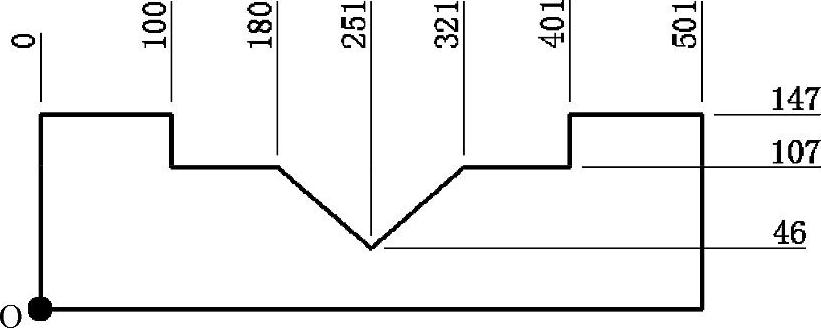

图8-25 重新选择基准点后的坐标标注效果

·编辑（E）：该选项用于编辑标注点，用户可以从已有的标注点中删除或添加标注点。

选择该项后，命令行提示如下。

指定要删除的标注点或[添加（A）/退出（X）]<退出>：

指定尺寸线位置或[连续（C）/并列（S）/基线（B）/坐标（O）/半径（R）/直径（D）/基准点（P）/编辑（E）/设置（T）]

<默认项>：

用户可选择删除或添加标注点来进行有关标注，如图8-26所示为添加了A、B点后进行的连续标注。

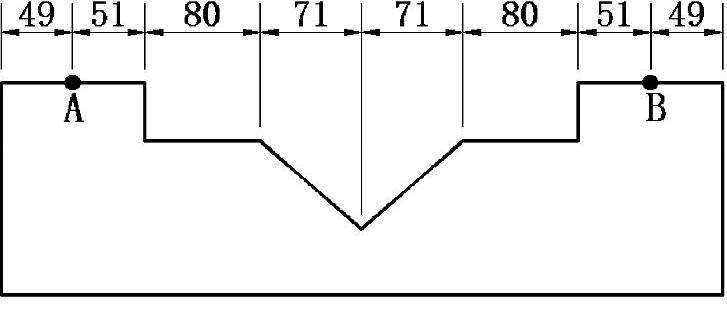

图8-26 编辑标注点后的连续标注效果

·设置（T）：用户可以为指定延伸线原点设置默认对象捕捉。选择该项后，命令行提示：

关联标注优先级[端点（E）/交点（I）]<端点>：

用户选择了端点或交点的优先级后，程序将返回到上一个提示。
