坐标标注是测量原点（称为基准）到标注特征的垂直距离。这种标注可以保持特征点与基准点的精确偏移量，从而避免增大误差。坐标标注由X或Y值和引线组成。X基准坐标标注沿X轴测量特征点与基准点的距离，Y基准坐标标注沿Y轴测量距离。如果指定一点，AutoCAD将自动确定它是X基准坐标标注还是Y基准坐标标注，称为自动坐标标注。如果Y值距离较大，那么标注测量X值，否则测量Y值。

（1）调用命令方式

·下拉菜单：标注→坐标。

·工具栏：“标注”工具栏（“坐标”按钮）。

·命令：Dimordinate。

（2）功能

用于标注相对于原点的图形中任意点的X和Y坐标。

（3）操作过程(www.chuimin.cn)

调用该命令后，命令行提示如下。指定点坐标：（指定要标注坐标的点）指定引线端点或[X基准（X）/Y基准（Y）/多行文字（M）/文字（T）/角度（A）]：

各选项含义说明如下。

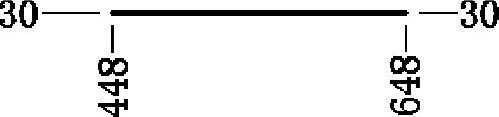

·指定引线端点：该项为默认项，用于确定引线的端点位置。指定端点后，在该点标注出指定点的坐标。将标注文字与坐标引出线对齐显示，即自动沿X轴或Y轴放置标注文字和引出线。根据用户指定的引出线端点的位置与特征位置的差异来确定标注测量X还是Y坐标。一般标注坐标尺寸应将正交模式打开，如果关闭该模式，则用户在指定引出线时，引出线将自动弯曲产生等距离偏移。如图8-16是对一条线段两端点进行坐标标注的效果图。

·X基准（X）/Y基准（Y）：将标注类型固定为X坐标标注或Y坐标标注。

·多行文字（M）/文字（T）/角度（A）：同以上标注中各选项的含义。

图8-16 坐标标注效果
