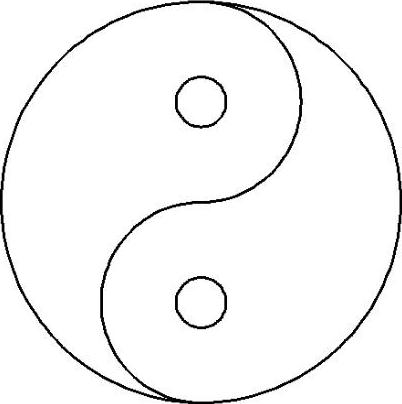

1.绘制如图6-109所示的太极图。

①用“直线”命令绘制一条长为800的竖直线段，如图6-110所示。

②分别以直线两端点为圆心，绘制R400的圆，如图6-111所示。

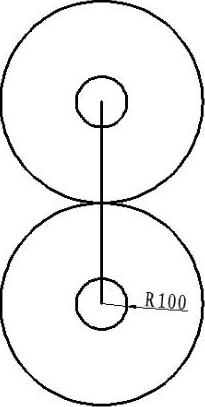

③分别以直线两端点为圆心，绘制R100的圆，如图6-112所示。

④以直线中点为圆心，绘制R800的圆，如图6-113所示。

⑤用“修剪”命令，删除多余线，完成图形绘制。

图6-109 太极图

图6-110 绘制直线

图6-111 绘制R400圆

图6-112 绘制R100圆

图6-113 绘制R800圆

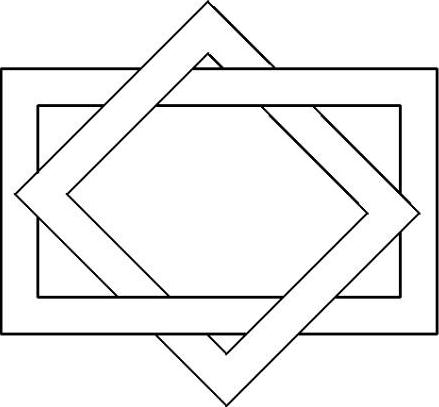

2.绘制如图6-114所示的铰套。

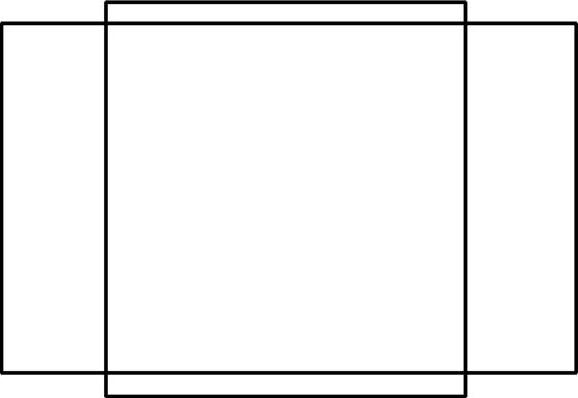

①用“矩形”命令绘制出两个矩形，如图6-115所示。

图6-114 铰套

图6-115 绘制矩形

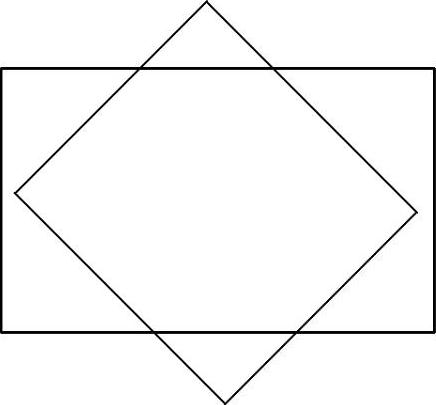

②将其中一个矩形以中心点为基点旋转45°，如图6-116所示。

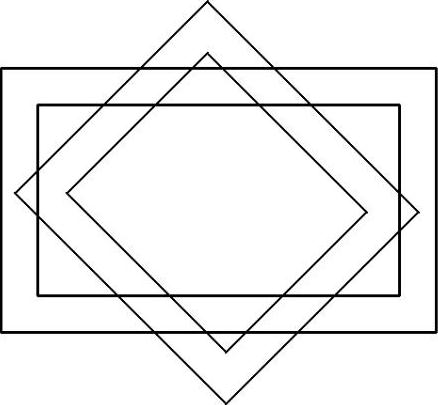

③用“偏移”命令复制矩形，如图6-117所示。

图6-116 旋转矩形

图6-117 偏移矩形

④用“修剪”命令修剪出层次关系，完成图形绘制。

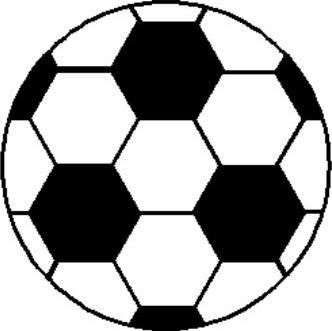

3.绘制如图6-118所示的足球。

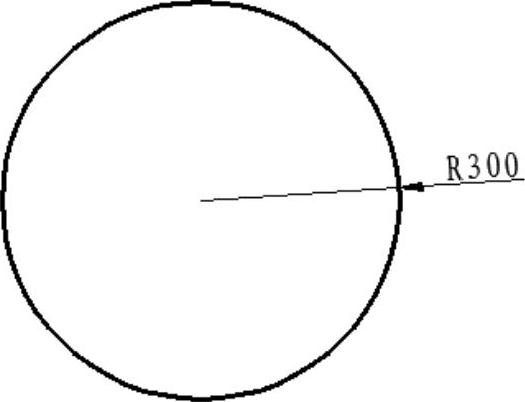

①用“圆”命令绘制一个R300的圆，如图6-119所示。

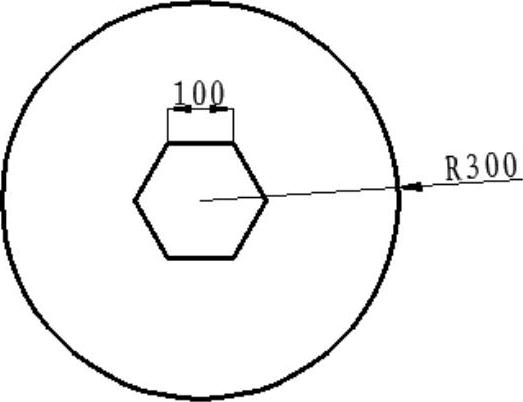

②用“正多边形”命令绘制一个内接圆R100的正六边形，如图6-120所示。

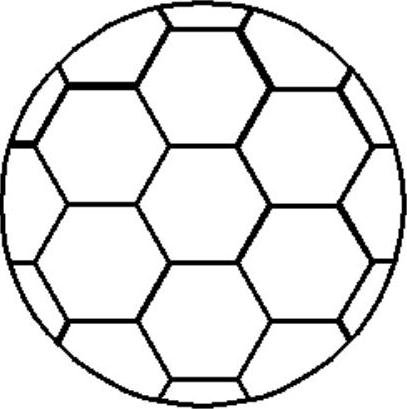

③用“复制”命令复制上一步绘制的正六边形，复制时正六边形的边对齐，如图6-121所示。

④用“修剪”命令修剪出圆外图形。

图6-118 足球

图6-119 绘制圆

图6-120 绘制正六边形

图6-121 复制正六边形

图6-122 修剪图形

⑤用“图案填充”命令对部分正六边形进行填充，完成图形绘制。

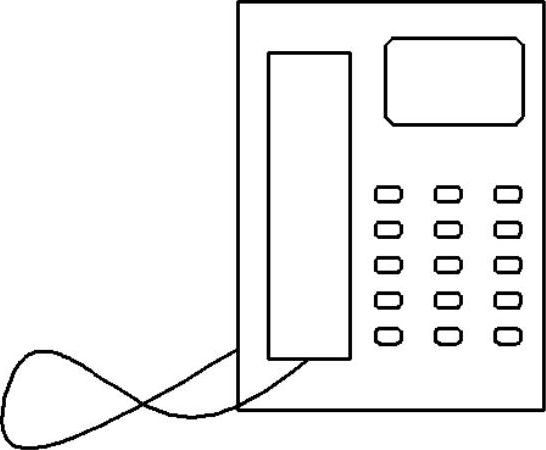

4.绘制如图6-123所示的电话机。

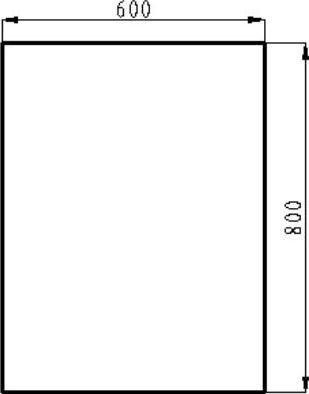

①用“矩形”命令绘制一个600×800的矩形，如图6-124所示，命令行提示如下。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（单击绘图区任意一点）

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：d↙ （通过输入尺寸确定矩形大小）

指定矩形的长度<10.0000>：600↙

指定矩形的宽度<10.0000>：800↙

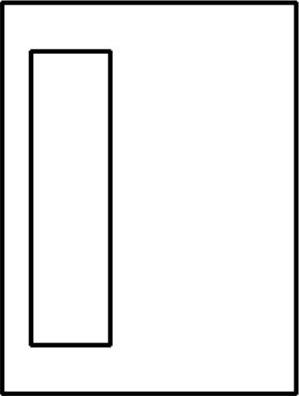

②用“矩形”命令绘制听筒，如图6-125所示，命令行提示如下。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：from↙ （捕捉起点）

基点：（捕捉矩形左上角点）

<偏移>：@60，-100↙（指定偏移距离）

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@160，-600↙（指定矩形大小）

图6-123 电话机

图6-124 绘制矩形

图6-125 绘制听筒

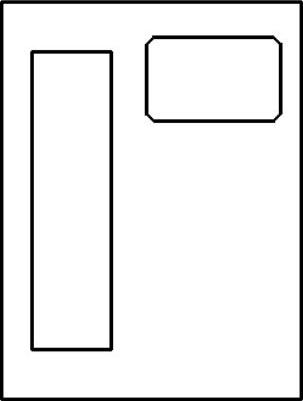

③用“矩形”命令绘制带倒角的显示屏，如图6-126所示，命令行提示如下。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：c↙ （指定倒角大小）

指定矩形的第一个倒角距离<0.0000>：15↙ （输入倒角距离）

指定矩形的第二个倒角距离<15.0000>：↙

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：from↙ （捕捉起点）

基点：（捕捉矩形右上角点）(www.chuimin.cn)

<偏移>：@-40，-70↙ （指定偏移距离）

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@-270，-170↙ （指定矩形大小）

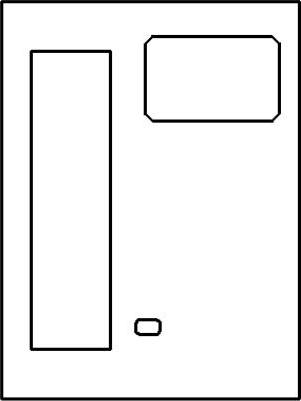

④用“矩形”命令绘制带圆角的按键，如图6-127所示，命令行提示如下。

命令：_rectang

当前矩形模式：倒角=15.0000 x 15.0000（提示当前矩形模式）

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：c↙ （修改倒角距离）

指定矩形的第一个倒角距离<15.0000>：0↙

指定矩形的第二个倒角距离<15.0000>：0↙

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：f↙ （设置圆角半径）

指定矩形的圆角半径<0.0000>：10↙

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：from↙ （捕捉起点）

基点：（捕捉矩形左下角点）

<偏移>：@270，130↙ （指定偏移距离）

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@50，30↙ （指定矩形大小）

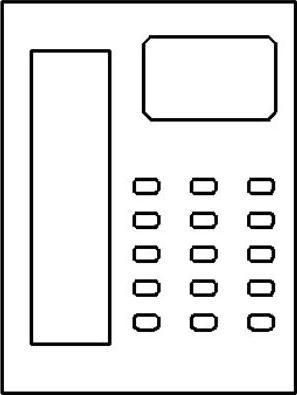

⑤对上一步绘制的矩形进行阵列，如图6-128所示。

⑥用“样条曲线”命令绘制电话线，完成图形绘制。

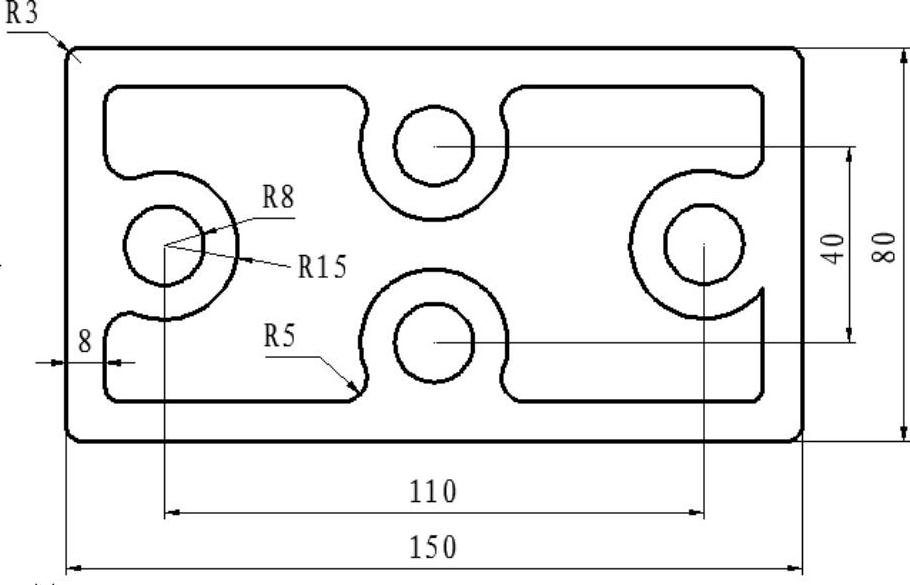

5.绘制如图6-129所示的图形。

①设置图层：分别设置轴线层、实体层的线型、颜色和线宽。

②设置“状态栏”中的“极轴追踪”“对象捕捉”“对象追踪”处于“开”的状态。

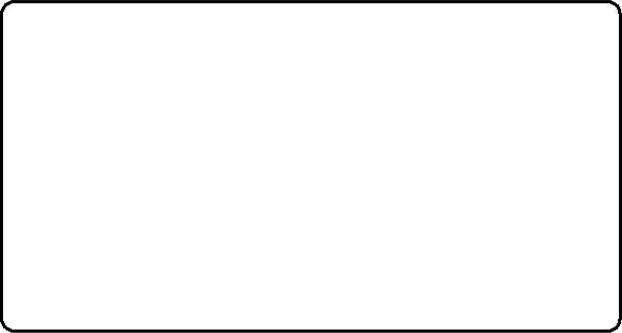

③在“实体层”上用“矩形”命令绘制150×80的圆角矩形，圆角半径为3，如图6-130所示。

图6-126 绘制显示屏

图6-127 绘制按键

图6-128 阵列按键

图6-129 练习5图例

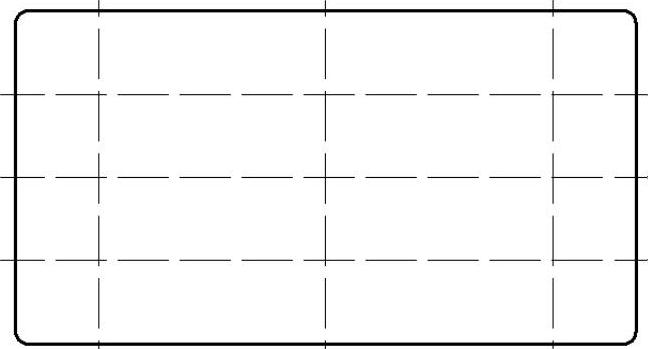

④在“轴线层”上用“直线”“偏移”命令绘制辅助线，如图6-131所示。

图6-130 绘制圆角矩形

图6-131 绘制轴线

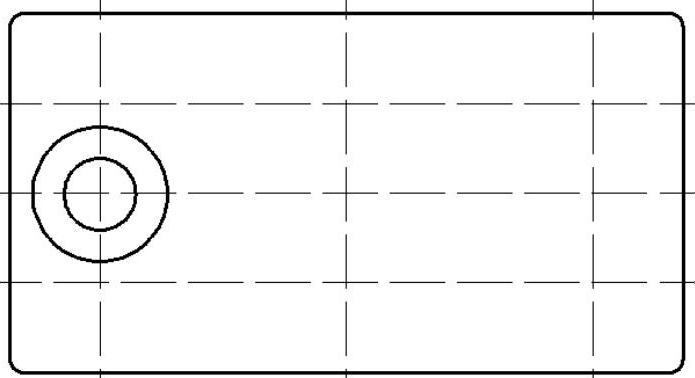

⑤在“实体层”上用“圆”命令绘制R8和R15的圆，如图6-132所示。

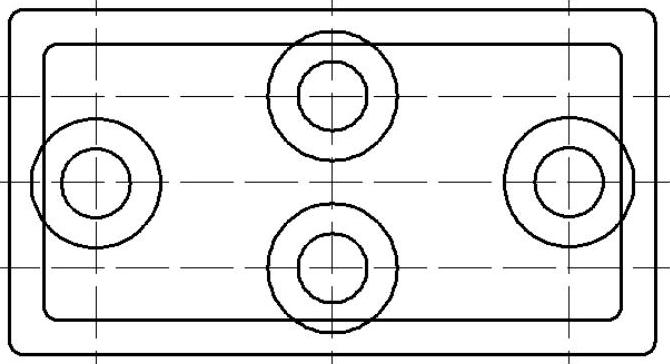

⑥分别用“偏移”“复制”命令复制出内侧矩形和各圆，将内侧矩形进行圆角设置，圆角半径为3，如图6-133所示。

图6-132 绘制圆

图6-133 复制对象

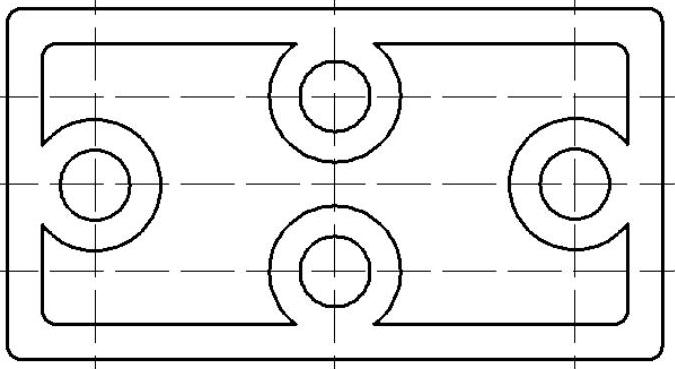

⑦用“修剪”命令修剪内侧矩形与同心圆相交处，如图6-134所示。

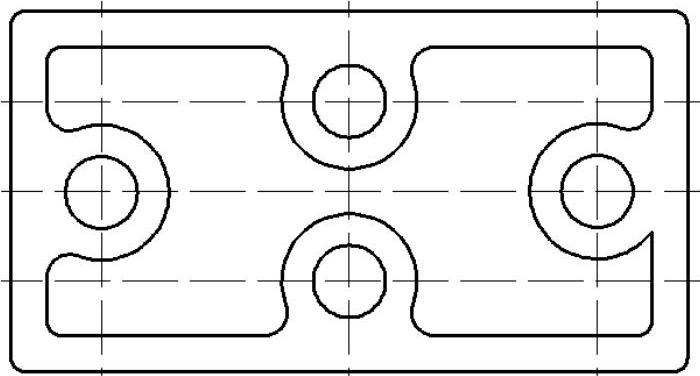

⑧现将内侧矩形各直线段分解，再用“圆角”命令绘制各圆弧段，圆角半径为5，如图6-135所示。

图6-134 修剪效果

图6-135 圆角效果

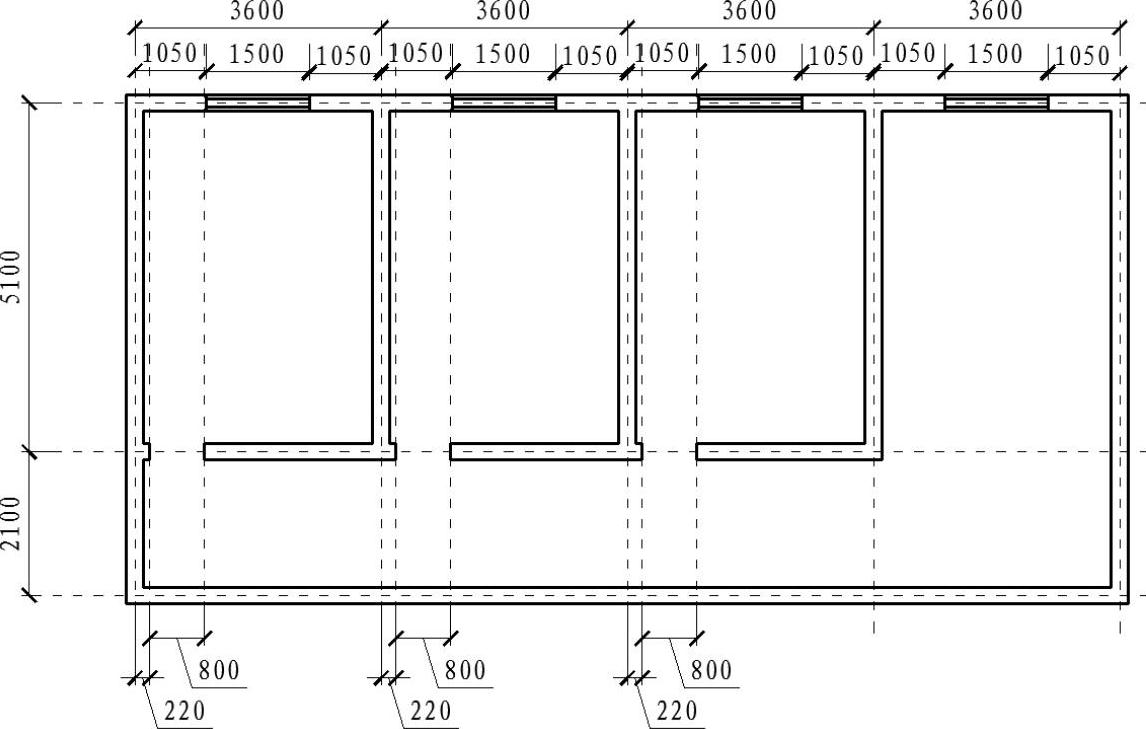

6.绘制如图6-136所示的宿舍墙体。

图6-136 练习6图例

①设置图层：分别设置轴线层、实体层的线型、颜色和线宽。

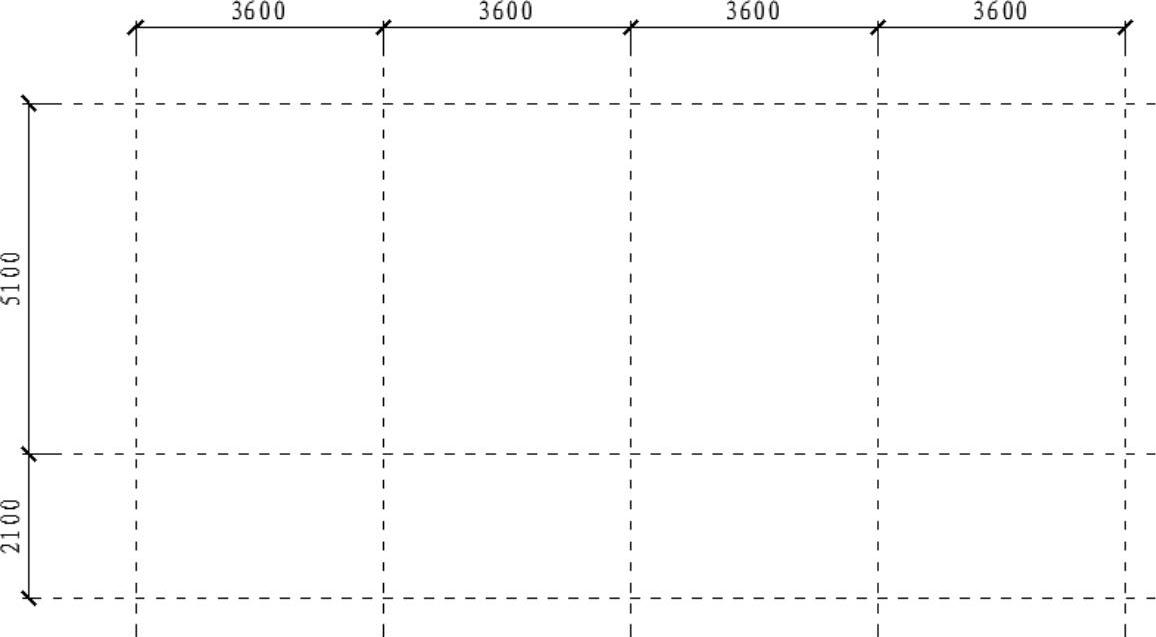

②在“轴线层”上用“直线”“偏移”命令绘制辅助线，如图6-137所示。

图6-137 绘制辅助线

③在“实体层”上设置多线样式并绘制墙体，其偏移图元分别为6和-6，起点和端点均用直线封口，绘图时，对正方式为“无”，如图6-138所示。

图6-138 多线绘制墙体

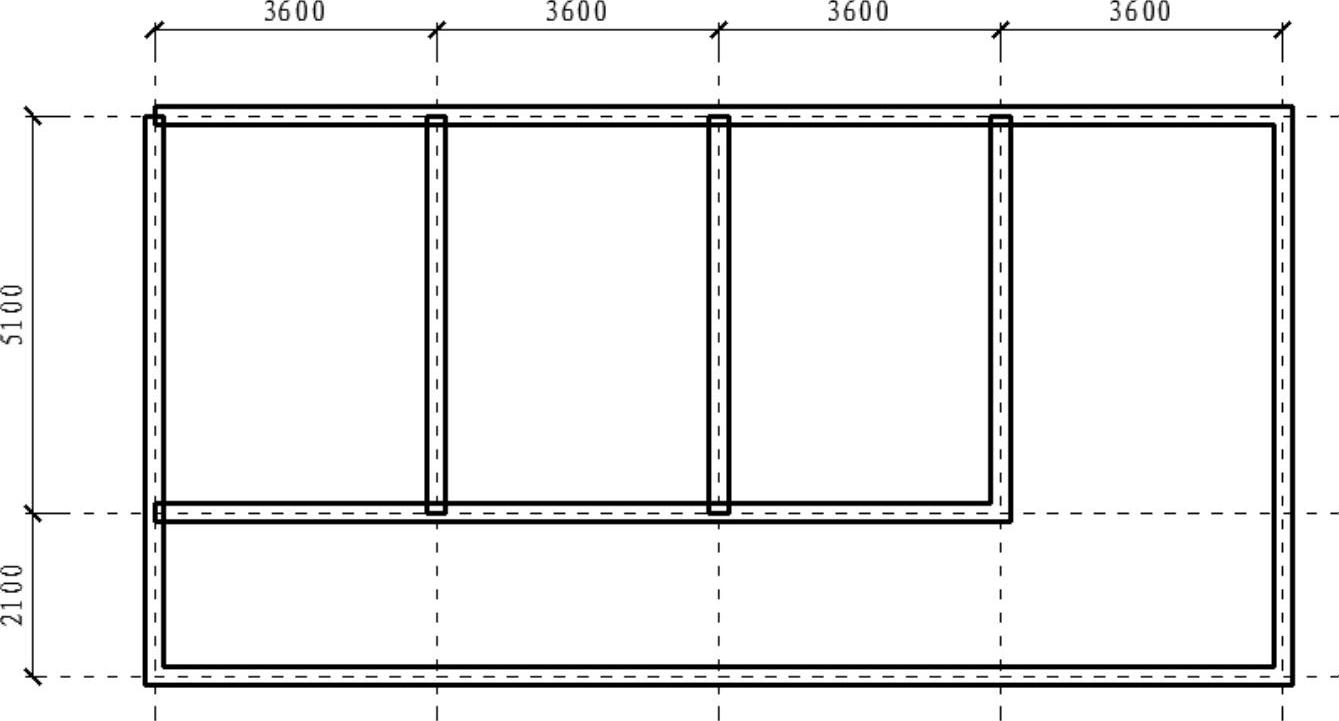

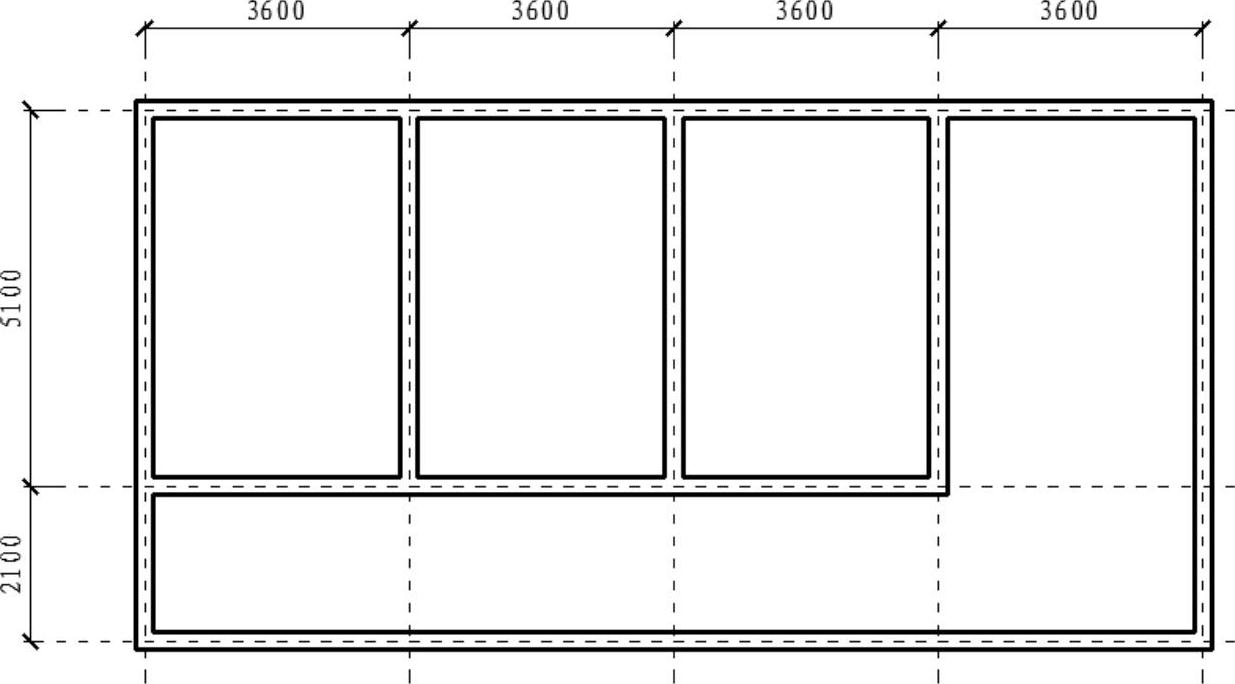

④选择“修改”→“对象”→“多线”命令，打开“多线编辑工具”对话框，单击“角点结合”按钮，在绘图区单击左上角未结合角点使其结合；单击“T型打开”按钮，在绘图区先后单击内墙与边墙的交点处的多线，使内墙对外墙T型打开，如图6-139所示。

图6-139 修改多线

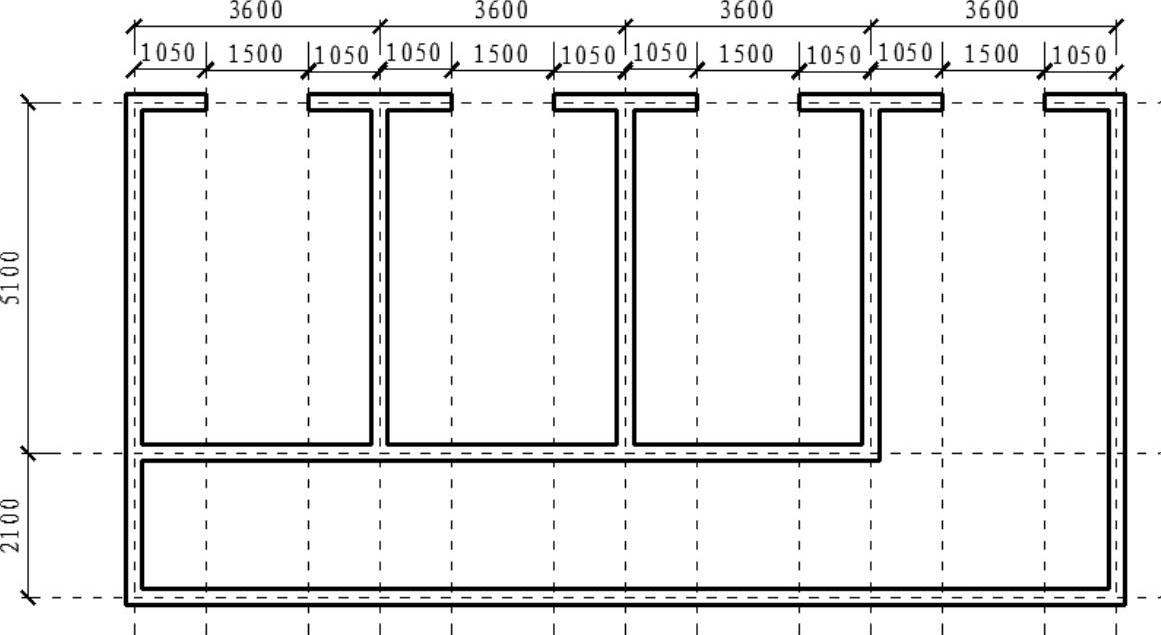

⑤用“偏移”命令，对其轴线进行相应的偏移操作；再用“修剪”命令对多余的多线（墙体）对象进行修剪，完成对窗洞口的修剪，如图6-140所示。

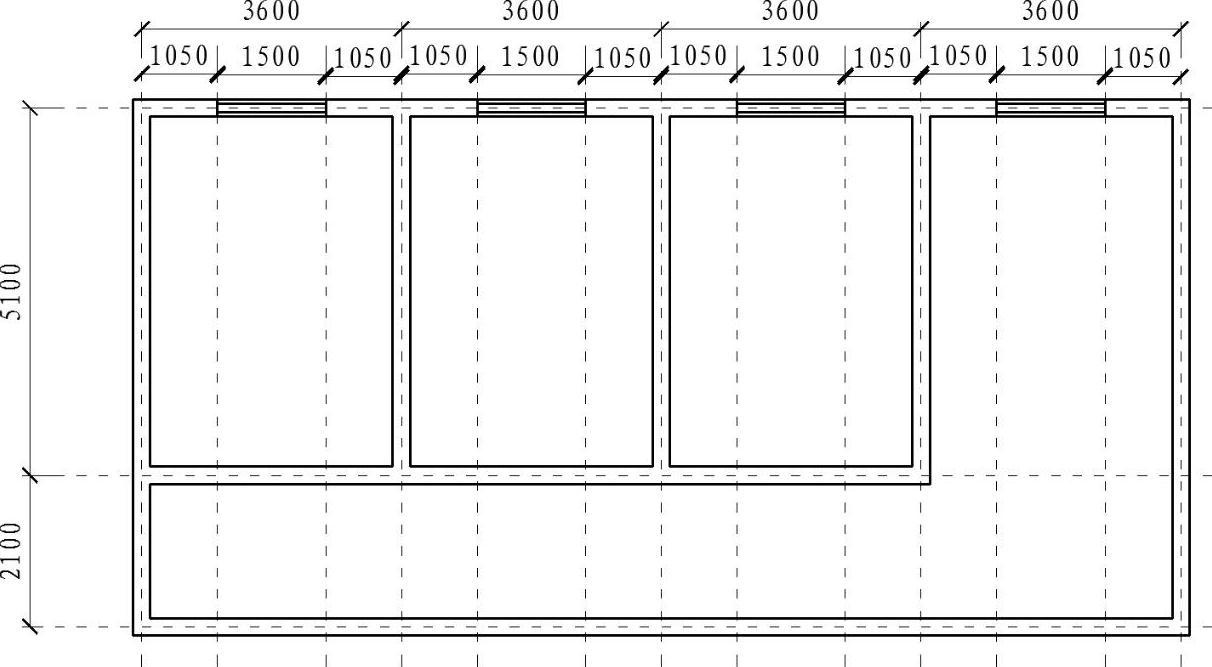

⑥设置多线样式并绘制窗体，其偏移图元分别为6、3和-6、-3，起点和端点均用直线封口，绘图时，对正方式为“无”，如图6-141所示。

⑦用“偏移”命令，对其轴线进行相应的偏移操作；再用“修剪”命令对多余的多线（墙体）对象进行修剪，完成对门洞口的修剪，如图6-142所示。

图6-140 修剪窗洞

图6-141 绘制窗体

图6-142 修剪门洞

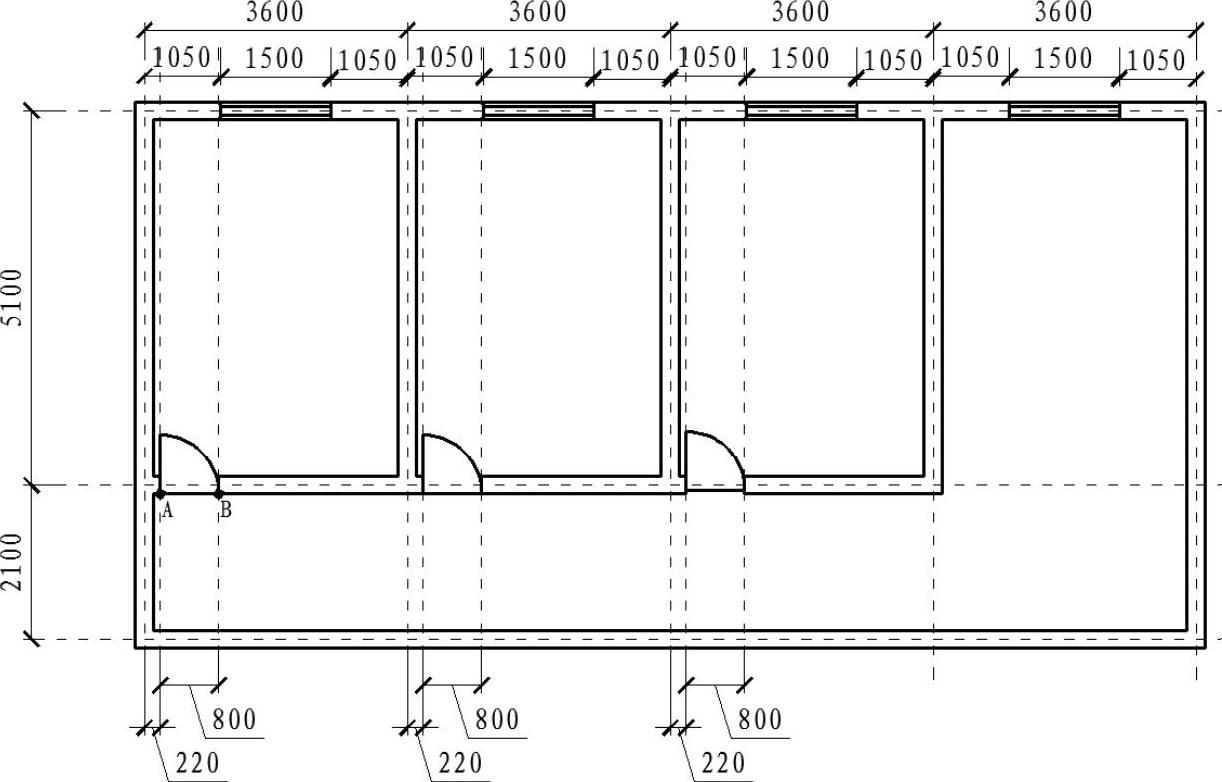

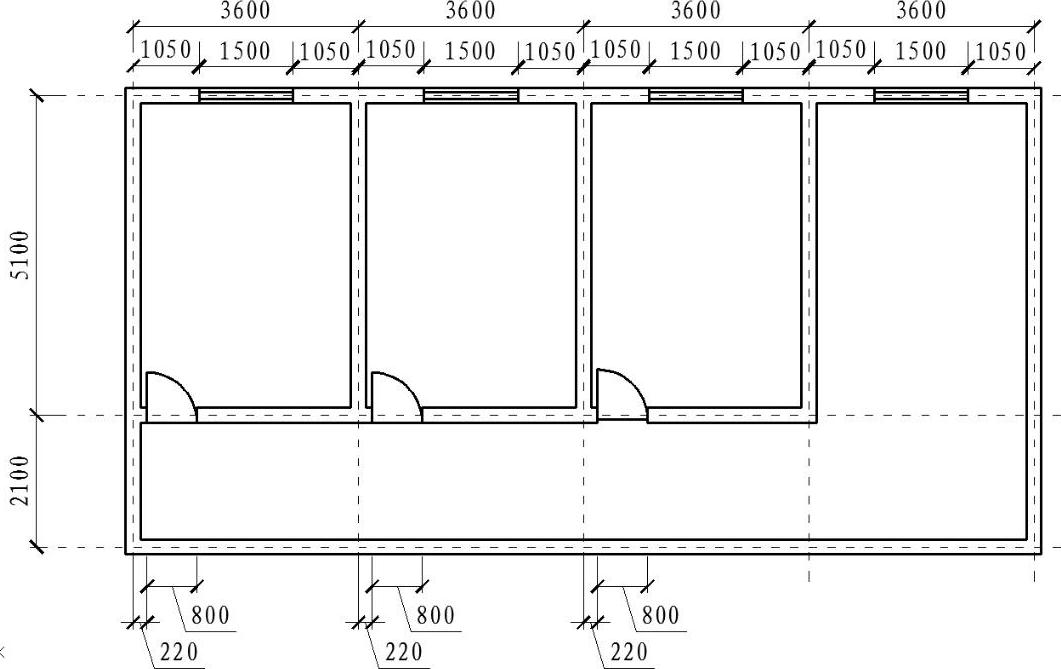

⑧选择“绘图”→“圆弧”→“圆心、起点、角度”命令，以A点为圆心，B点为起点绘制角度为90°的圆弧；再执行“直线”命令，连接A点与圆弧的端点，绘制一个宽度为800mm的平面门符号；执行“复制”命令，将平面门复制到相应的位置，如图6-143所示。

图6-143 绘制门
