夹点是对象的特征位置。如果用户打开了夹点显示,则在命令激活之前用定点设备选择对象,在对象上显示该对象的特征控制点。对于不同的对象,它们的夹点各不相同,如选中矩形,则在矩形的4个角点位置显示出夹点;选中圆则在圆心位置和4个象限点位置显示出夹点;选中直线,则在直线的两端点和中间位置显示出夹点,如图6-90所示。

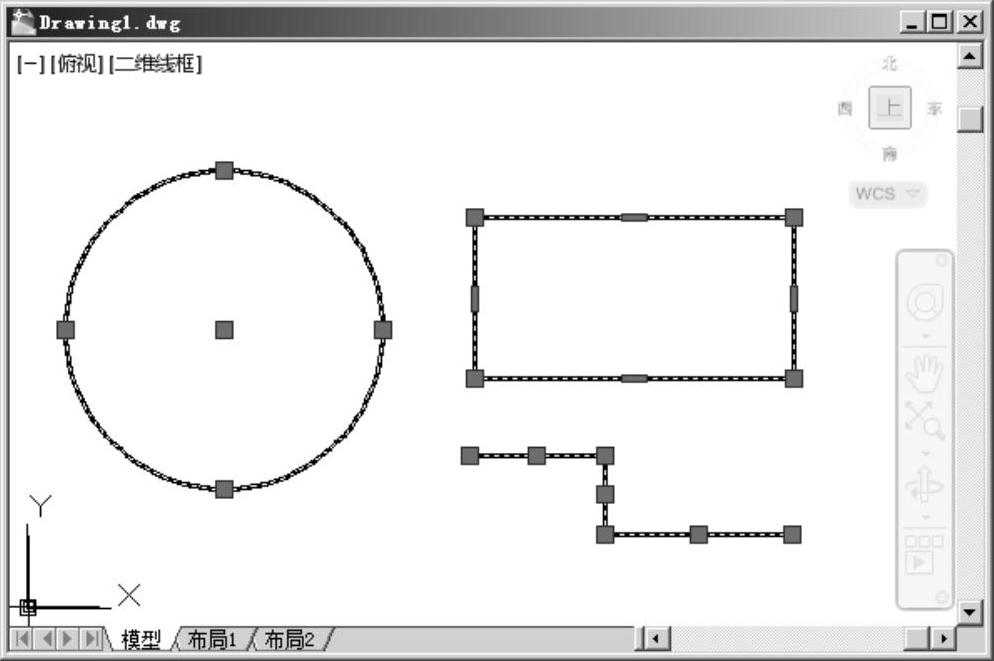

图6-90 不同对象的夹点显示
使用夹点编辑对象,首先必须用定点设备选择其中一个夹点作为基准夹点,然后选择一种编辑模式进行对象编辑。当用户选择某一夹点作为基准点后,命令行提示如下。
**拉伸**
指定拉伸点或[基点(B)/复制(C)/放弃(U)/退出(X)]:
此时命令处于拉伸模式,用户可以在该提示下按<Enter>键或<Space>键,在镜像、移动、旋转、拉伸和比例缩放几种模式间循环切换,也可以输入“mi”(镜像)、“mo”(移动)、“ro”(旋转)、“st”(拉伸)、“sc”(比例缩放),切换到相应模式。命令行提示如下。
**镜像**
指定第二点或[基点(B)/复制(C)/放弃(U)/退出(X)]:
**移动**
指定移动点或[基点(B)/复制(C)/放弃(U)/退出(X)]:
**旋转**
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:
**拉伸**
指定拉伸点或[基点(B)/复制(C)/放弃(U)/退出(X)]:
**比例缩放**
指定比例因子或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:
1.使用夹点拉伸对象
该模式为夹点编辑的默认模式。用户可通过移动选择的基准点到新的位置来拉伸对象。但当用户选择的基准点是圆心、椭圆中心、文字的起点、块的插入点、直线中点以及单点对象时,该操作是移动对象而不是拉伸对象。
【例题6-25】通过夹点,使图6-91中的图6-91a矩形分别变成如图6-91b~e所示。

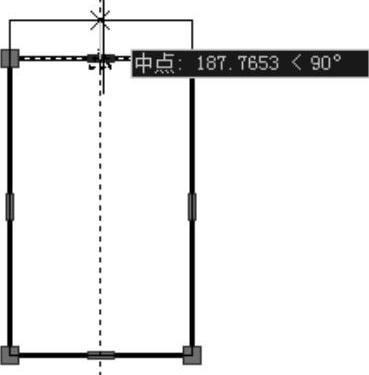

①选择矩形后,分别在各边端点和中心点上出现夹点,选择上边(或下边)中心点的夹点作为基准点,该夹点改变颜色(如图6-92所示),向上(下)移动至适当位置即可,如图6-91b所示。
图6-91 例题6-25图例
②选择矩形后,分别在各边端点和中心点上出现夹点,选择上边(或下边)中心点的夹点作为基准点,该夹点改变颜色(如图6-93所示),向左(右)移动至适当位置即可,如图6-91c所示。
图6-92 选择夹点操作1
图6-93 选择夹点操作2

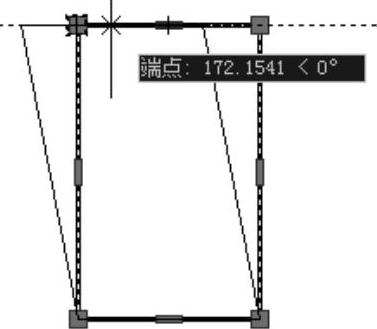

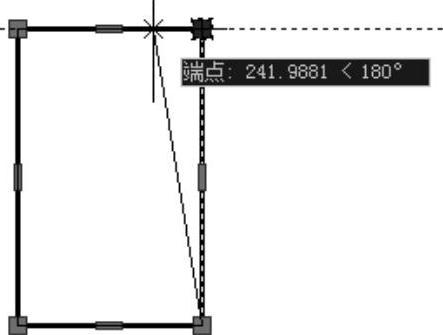

③选择矩形后,分别在各边端点和中心点上出现夹点,选择上边右端的夹点作为基准点,该夹点改变颜色(如图6-94所示),向左移动至适当位置即可,如图6-91d所示。

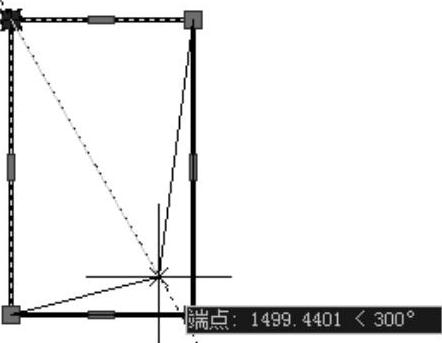

④选择矩形后,分别在各边端点和中心点上出现夹点,选择上边左端的夹点作为基准点,该夹点改变颜色(如图6-95所示),向右下方移动至适当位置即可,如图6-91e所示。
图6-94 选择夹点操作3
图6-95 选择夹点操作4
2.使用夹点移动对象

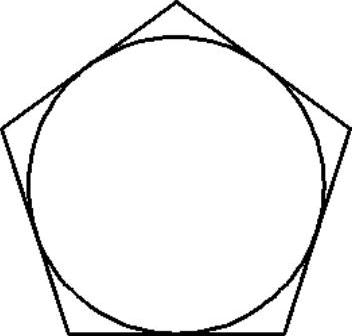

选择对象后,任意选择一个夹点作为基准点,切换到移动模式,将对象移动到合适的位置。如图6-98所示的是将图6-96中的正五边形移动到新位置的示意图。移动时,选择正五边形后,分别在各端点和切点上出现夹点(如图6-97所示),选择任一点处的夹点作为基准点,此时若移动光标,整条直线不是移动而是拉伸,所以在命令行输入“mo”或按<Enter>键,循环切换到移动模式后,任意移动光标实现移动功能。
图6-96 正五边形
图6-97 选择夹点操作
图6-98 移动后效果
3.使用夹点旋转对象(www.chuimin.cn)

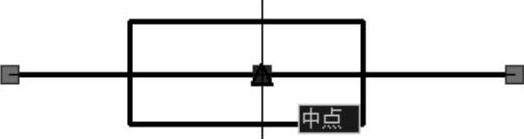

选择对象后,任意选择一个夹点作为基准点,切换到旋转模式,指定旋转角度,将对象旋转到指定的位置。如图6-101所示的是将图6-99中的直线以中点的夹点为基准点逆时针旋转90°后的示意图。旋转时,鼠标选择直线后,分别在两端点和中心点上出现夹点,选择中点处的夹点作为基准点(如图6-100所示),在命令行输入“ro”或按<Enter>键,循环切换到旋转模式后,命令行提示如下。
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:90↙(输入要旋转的度数)

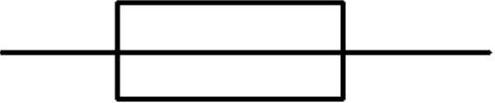

图6-99 直线和矩形
图6-100 选择夹点操作
需要注意的是:所选择的夹点即旋转的基点,选择夹点的位置不同,选择效果也不同,图6-102是选择直线左端夹点逆时针旋转90°的效果。
图6-101 以中点为基点旋转效果

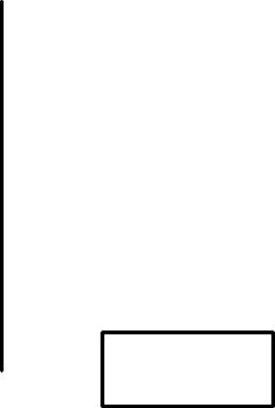

图6-102 以左端点为基点旋转效果
4.使用夹点将对象镜像
选择对象后,选择一个夹点作为基准点,切换到镜像模式,指定另外一点,以该夹点与另外一点的连线为对称线,将对象进行镜像。若需指定与该对象无关联的对称线,可以在切换到镜像模式后,选择“基点(B)”选项,重新选择对称线进行镜像。
【例题6-26】通过夹点,使图6-103中的图形以直线边AB为对称线进行镜像。
选择图形后,分别出现夹点,选择直线边A处的夹点,在命令行输入“mi”或按<Enter>键,循环切换到镜像模式,命令行提示如下。
**镜像**
指定第二点或[基点(B)/复制(C)/放弃(U)/退出(X)]:(捕捉到B点处的夹点,如图6-104所示)
镜像后的效果如图6-105所示。

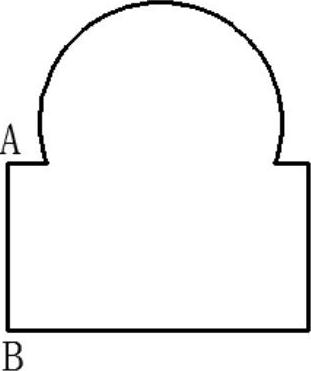

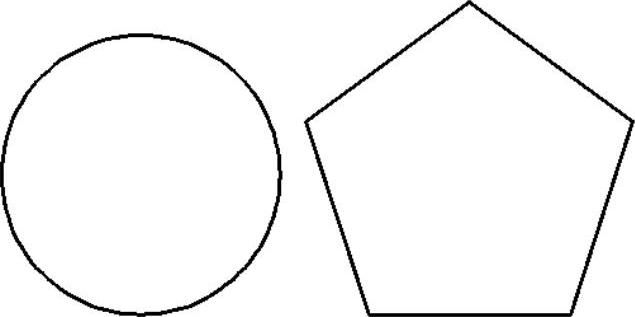

图6-103 例题6-26图例
图6-104 选择夹点操作
图6-105 镜像后效果
需要注意的是:使用夹点进行镜像操作后不保留源对象,而利用“修改”工具栏中的“镜像”按钮执行的镜像操作,用户可以选择保留或删除源对象。
5.使用夹点将对象比例缩放
选择对象后,选择一个夹点作为基准点,切换到比例缩放模式,按照提示输入比例因子,将以该基准点为缩放基点进行对象缩放。若不想以选择的基准点为基点进行缩放对象,可以在命令行输入“sc”或按<Enter>键切换到比例缩放模式后,选择“基点(B)”选项,重新选择基点进行比例缩放。

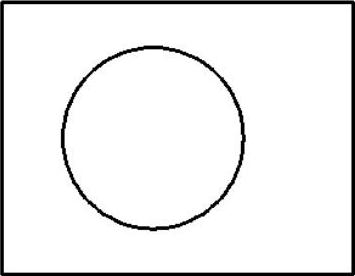

【例题6-27】将图6-106所示的矩形以其中心点为基点进行放大1.5倍的操作。
选择图形后,分别在各端点和中点出现夹点,选择任意一处的夹点,在命令行输入“sc”或按<Enter>键,循环切换到比例缩放模式,命令行提示如下。
**比例缩放**
指定比例因子或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:b↙ (重新指定基点)
指定基点: (如图6-107所示)
**比例缩放**
指定比例因子或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:1.5↙ (输入放大倍数)

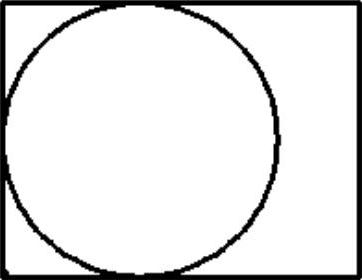

比例缩放后的效果如图6-108所示。
图6-106 例题6-27图例

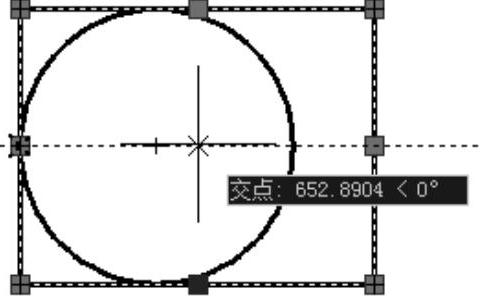

图6-107 选择夹点操作
图6-108 比例缩放后效果
