AutoCAD2012中文版教程|编辑图案填充指南
【摘要】：功能编辑已有的图案填充对象。图6-87 “图案填充编辑”对话框对如图6-88所示的填充图案进行修改，将该填充图案放大3倍并呈绿色显示。单击“修改Ⅱ”工具栏中的“编辑图案填充”按钮，根据命令行的提示，选择该填充图案，在弹出的“图案填充编辑”对话框中将填充图案的“比例”设置为“3”；从“颜色”下拉列表框中选择“绿色”。
要对已填充的图案进行修改，可以使用编辑图案填充的命令。
（1）调用命令方式
·下拉菜单：修改→对象→图案填充。
·命令：Hatchedit。
（2）功能
编辑已有的图案填充对象。
（3）操作过程
调用该命令后，命令行提示如下。
选择图案填充对象：（选择已有的填充图案）
选择了一个填充图案后，弹出如图6-87所示的“图案填充编辑”对话框，在该对话框中可直接对所选图案及各项设置进行编辑，并通过预览功能，查看编辑后的效果，直至满意为止。(www.chuimin.cn)
图6-87 “图案填充编辑”对话框
【例题6-24】对如图6-88所示的填充图案进行修改，将该填充图案放大3倍并呈绿色显示。
单击“修改Ⅱ”工具栏中的“编辑图案填充”按钮，根据命令行的提示，选择该填充图案，在弹出的“图案填充编辑”对话框中将填充图案的“比例”设置为“3”；从“颜色”下拉列表框中选择“绿色”。单击“预览”按钮，查看显示效果，若仍不满意就更改填充图案或按<Esc>键返回到对话框，重新设置，若满意修改效果，右击接受修改的图案填充。
编辑图案填充后的效果如图6-89所示。

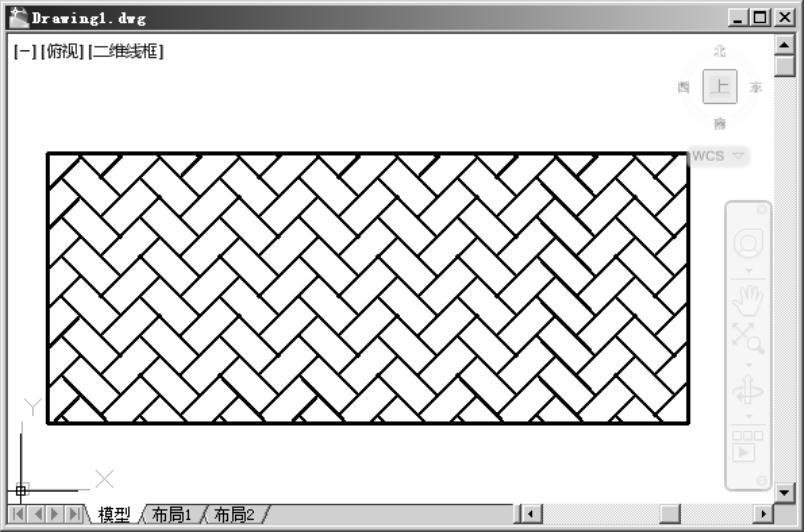

图6-88 例题6-24图例

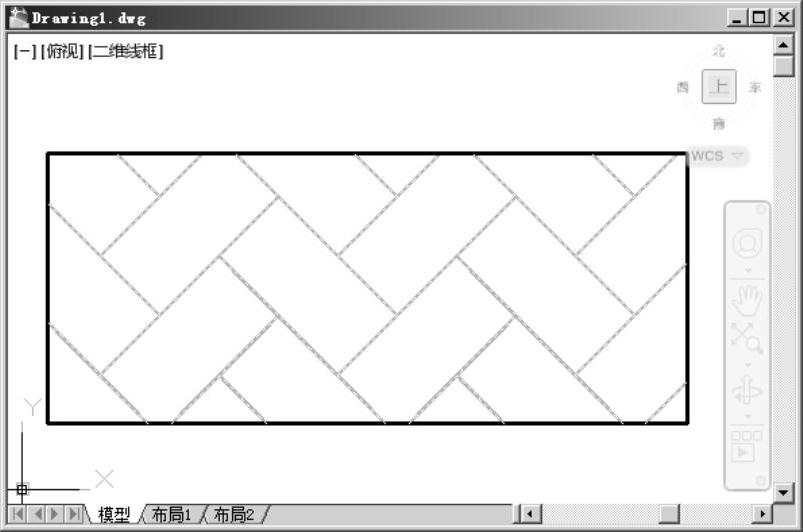

图6-89 进行编辑图案填充操作后的效果
