AutoCAD2012中文版应用教程：编辑样条曲线
【摘要】：用样条曲线编辑命令可编辑样条曲线，或将样条曲线拟合为多段线。“闭合”是闭合开放的样条曲线或打开闭合的样条曲线。“清理”是从图形数据库中删除样条曲线的拟合数据。“切线”是编辑样条曲线的起点和端点切向。“公差”是使用新的公差值将样条曲线重新拟合至现有点。单击“修改Ⅱ”工具栏中的“编辑样条曲线”按钮，命令行提示如下。
用样条曲线编辑命令可编辑样条曲线，或将样条曲线拟合为多段线。
（1）调用命令方式
·下拉菜单：修改→对象→样条曲线。
·命令：Splinedit。
（2）功能
对所选的样条曲线进行编辑。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_splinedit
选择样条曲线：
输入选项[闭合（C）/合并（J）/拟合数据（F）/编辑顶点（E）/转换为多段线（P）/反转（R）/放弃（U）/退出（X）]<退出>：
各选项含义如下。
·闭合（C）：闭合开放的样条曲线或打开闭合的样条曲线。
·合并（J）：将直线、圆弧或者多段线连接到指定的非闭合样条曲线上，选择此项时，所需连接的对象必须在形式上是首尾相连的。
·拟合数据（F）：该选项将修改样条曲线通过的一些特殊点，选择此项后，命令行提示
“[添加（A）/闭合（C）/删除（D）/扭折（K）/移动（M）/清理（P）/切线（T）/公差（L）/退出（X）]<退出>：”，其中：
“添加”是在样条曲线中增加拟合点，通过新点重新拟合样条曲线。
“闭合”是闭合开放的样条曲线或打开闭合的样条曲线。
“删除”是从样条曲线中删除拟合点，并且用其余点重新拟合样条曲线。
“扭折”是在样条曲线上的指定位置添加节点和拟合点，这样会保持在该点的相切或曲率连续性。
“移动”是把拟合点移动到新位置。
“清理”是从图形数据库中删除样条曲线的拟合数据。
“切线”是编辑样条曲线的起点和端点切向。
“公差”是使用新的公差值将样条曲线重新拟合至现有点。
“退出”是返回到主提示。
·编辑顶点（E）：重新定位样条曲线的控制顶点并清理拟合点。
·转换为多段线（P）：将样条曲线转换为多段线，选择此项后，命令行提示“指定精度”，精度值决定结果多段线与源样条曲线拟合的精确程度，有效值为0～99的整数。
·反转（R）：反转样条曲线的方向。
·放弃（U）：取消上一编辑操作，但不退出命令。
·退出（X）：退出命令。
需要注意的是：
①可以删除样条曲线的拟合点，也可增加拟合点以提高精度。
②公差越小，样条曲线与拟合点越接近。(www.chuimin.cn)
【例题6-23】对如图6-84所示的样条曲线进行编辑，要求将现有的起点顶点移动位置，通过增加拟合点提高精度。
单击“修改Ⅱ”工具栏中的“编辑样条曲线”按钮，命令行提示如下。
命令：_splinedit
选择样条曲线： （选择已有的样条曲线）
输入选项[闭合（C）/合并（J）/拟合数据（F）/编辑顶点（E）/转换为多段线（P）/反转（R）/放弃（U）/退出（X）]<退出>：e↙ （输入“e”，选择编辑顶点）
输入顶点编辑选项[添加（A）/删除（D）/提高阶数（E）/移动（M）/权值（W）/退出（X）]<退出>：m↙
（输入“m”，选择移动顶点）
指定新位置或[下一个（N）/上一个（P）/选择点（S）/退出（X）]<下一个>：
（将起点移动到新位置，如图6-85所示）

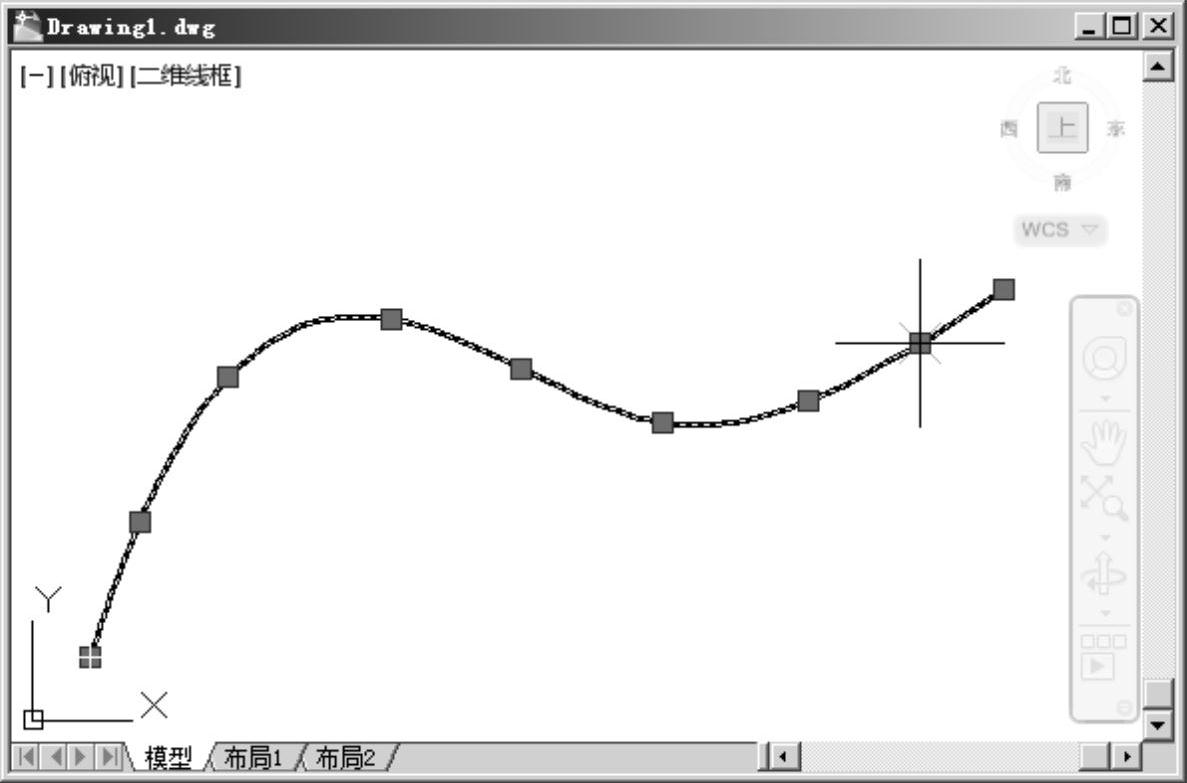

图6-84 例题6-23图例
图6-85 进行移动顶点操作后的效果
指定新位置或[下一个（N）/上一个（P）/选择点（S）/退出（X）]<下一个>：x↙ （退出指定新位置）
输入顶点编辑选项[添加（A）/删除（D）/提高阶数（E）/移动（M）/权值（W）/退出（X）]<退出>：↙
（退出顶点编辑）
输入选项[闭合（C）/合并（J）/拟合数据（F）/编辑顶点（E）/转换为多段线（P）/反转（R）/放弃（U）/退出（X）]<退出>：f↙ （输入“f”，选择拟合数据）
输入拟合数据选项
[添加（A）/闭合（C）/删除（D）/扭折（K）/移动（M）/清理（P）/切线（T）/公差（L）/退出（X）]<退出>：k↙
（输入“k”，在样条曲线上的指定位置添加拟合点）
在样条曲线上指定点<退出>： （增加拟合点）
在样条曲线上指定点<退出>： （增加拟合点）
在样条曲线上指定点<退出>： （增加拟合点）
在样条曲线上指定点<退出>： （增加拟合点）
在样条曲线上指定点<退出>： （增加拟合点）
在样条曲线上指定点<退出>： （增加拟合点，如图6-86所示）
输入拟合数据选项
[添加（A）/闭合（C）/删除（D）/扭折（K）/移动（M）/清理（P）/切线（T）/公差（L）/退出（X）]<退出>：↙
（退出拟合数据选项）
输入选项[闭合（C）/合并（J）/拟合数据（F）/编辑顶点（E）/转换为多段线（P）/反转（R）/放弃（U）/退出（X）]<退出>：↙ （直接按<Enter>键，退出编辑命令）
图6-86 添加拟合点后的样条曲线
