“编辑多段线”命令可以对多段线整体进行编辑（如改变线宽、拟合曲线等），还可以移动、删除顶点等。

（1）调用命令方式

·下拉菜单：修改→对象→多段线。

·工具栏：“修改Ⅱ”工具栏（“编辑多段线”按钮）。

·命令：Pedit。

（2）功能

对所选的多段线进行编辑。

（3）操作过程

调用该命令后，命令行提示如下。

选择多段线或[多条（M）]：（选择要编辑的多段线）

此时，如果用户选择的是一条直线或圆弧，则命令行提示如下。

选定的对象不是多段线

是否将其转换为多段线？<Y> （默认转换成多段线）

确定转换为多段线后，将其转换为只有单段的多段线，然后可使用“合并（J）”选项将这些直线和圆弧连接成二维多段线。输入“n”重新选择多段线。

1.编辑单个多段线

选择一条多段线后，命令行提示如下。

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：

各选项含义如下。

·闭合（C）/打开（O）：将多段线端点闭合。如果多段线已经闭合，选择“打开（O）”选项，执行后闭合的多段线被断开。

·合并（J）：将直线、圆弧、多段线转换为多段线并连接到当前多段线上，并继承该多段线的属性，但要求所要连接的多段线与原多段线有一个共同端点。如果其中有已经拟合的曲线，则合并后恢复原状。

·宽度（W）：指定多段线整体新的宽度。

·编辑顶点（E）：编辑多段线的顶点，选择该项后，AutoCAD将在多段线的起点处显示一个“×”，表示当前起点，并在命令行提示：“[下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）]<N>：”，其中：

“下一个（N）/上一个（P）”是上下移动，改变当前点。

“打断（B）”是在当前点A选择该项后，移动顶点到B，选择“执行（G）”，则AB两点间所有的线段被删除。如只在一点打断，选择“执行（G）”后，原多段线被分为两段。

“插入（I）”是在当前点A选择该项后，拾取一个新点，即在A点和上一点之间插入了这个新顶点。

“移动（M）”是移动当前顶点。

“重生成（R）”是重新生成多段线。

“拉直（S）”是在当前点A选择该项后，移动顶点到B，选择“执行（G）”选项原AB间的图线被拉直为AB直线。

“切向（T）”是做曲线拟合时，在当前点设置曲线的切线方向，可拾取一个点与当前点的连线即为切线，也可输入角度值。

“宽度（W）”改变当前点到下一点线段的宽度。

“退出（X）”退出顶点编辑状态。

·拟合（F）：将多段线拟合成曲线。

·样条曲线（S）：将多段线用B样条曲线进行拟合。

·非曲线化（D）：将选中的所有曲线删除，并用多个顶点连接。此选项和样条曲线（S）是互为逆命令。

·线型生成（L）：该选项可设置非连续型多段线（中心线及虚线）在顶点处的绘制方式。

·反转（R）：将选择的对象反转显示。

·放弃（U）：取消上次操作。

需要注意的是：

①编辑单个多段线命令可编辑矩形，还能将普通直线、圆弧转换成多段线进行编辑。

②选择“合并（J）”选项时，两条线的起点或终点必须相交，否则无效。

③编辑顶点时，不能用光标拾取当前点，只能用键盘的方向键上、下移动取点。

④顶点编辑要在命令行中，选择“执行（G）”才能完成操作。

【例题6-21】对如图6-77所示的用直线命令绘制的折线进行多段线编辑，最终将折线拟合成如图6-78所示的一条曲线。

图6-77 例题6-21图例

①执行“编辑多段线”命令，命令行提示如下。

命令：_pedit

选择多段线或[多条（M）]：m↙ （选择多条直线）

选择对象：指定对角点：找到6个

选择对象：↙ （直接按<Enter>键，结束选择多条直线）

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：j↙ （输入“j”，将多条直线合并成一条多段线）

合并类型=延伸

输入模糊距离或[合并类型（J）]<0.0000>：

多段线已增加5条线段

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：↙（直接按<Enter>键，结束命令）

②此时，6条直线已成为1条多段线，继续执行“编辑多段线”命令，命令行提示如下。

命令：_pedit

选择多段线或[多条（M）]：（选择上步生成的多段线）(www.chuimin.cn)

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：e↙ （输入“e”，进行编辑顶点，此时起点处显示一个“×”，如图6-79所示）

输入顶点编辑选项

[下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）]<N>：s↙ （输入“s”，将两顶点间进行拉直）

输入选项[下一个（N）/上一个（P）/执行（G）/退出（X）]<N>：

（连续按<Enter>键，直至“×”移至B点，如图6-80所示）

输入选项[下一个（N）/上一个（P）/执行（G）/退出（X）]<N>：

输入选项[下一个（N）/上一个（P）/执行（G）/退出（X）]<N>：g↙

（输入“g”，完成拉直操作，如图6-81所示）

输入顶点编辑选项

[下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）]<N>：x↙ （输入“x”，退出顶点编辑）

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：s↙ （输入“s”，将多段线转换为样条曲线）

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：（按<Esc>键，退出命令）

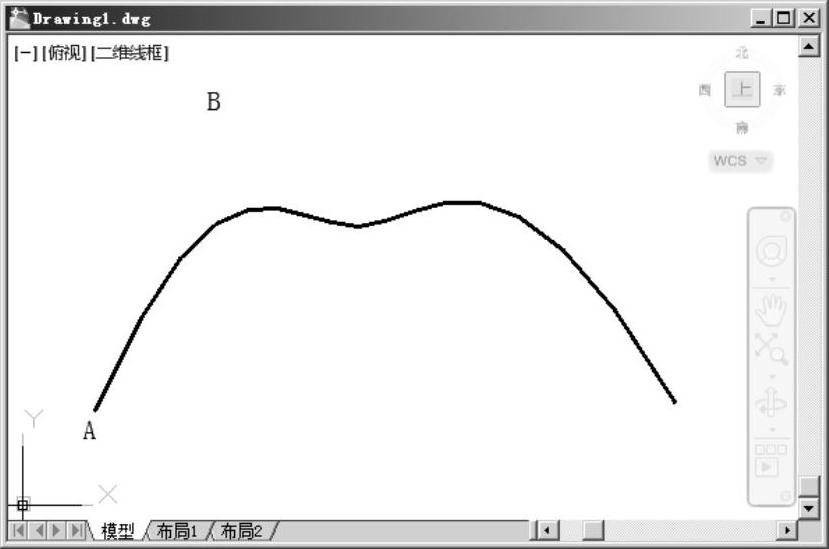

图6-78 编辑多段线效果

图6-79 编辑顶点在起点处出现“×”

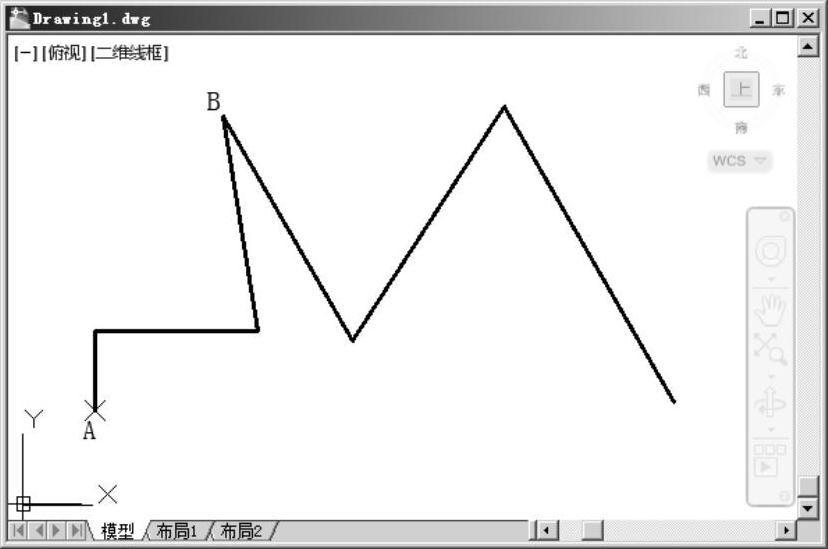

图6-80 编辑顶点至B点处出现“×”

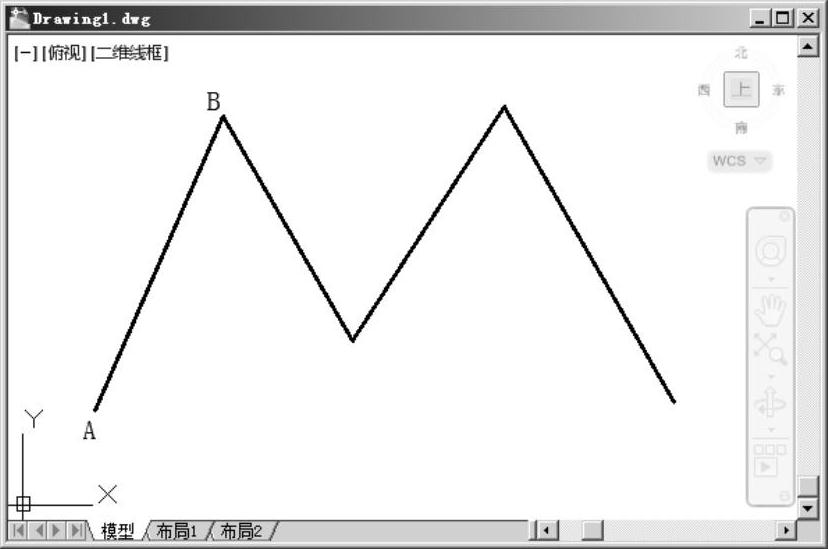

图6-81 完成拉直操作

③编辑后效果如图6-78所示。

2.编辑多重多段线

用“编辑多段线”命令还可以对多个多段线进行整体编辑。

执行该命令后，在命令行的提示中，选择“多条（M）”，然后在图形上拾取多条多段线，即可进行整体编辑。

各选项说明如下。

·模糊距离：默认值，输入合并两个多段线的有效距离。

·合并类型（J）：选择合并类型，有3个选项：“延伸（E）”是在给定的模糊距离内，延伸或剪切图线，使两个多段线在端点的位置连线合并；“添加（A）”是过两个多段线的端点添加一条直线，使其合并；“两者都（B）”是先使用延伸方式，其次使用添加方式，使多段线合并。

需要注意的是：

①模糊距离是指两个多段线要合并点的最小距离。

②多重多段线编辑与多段线编辑的方法基本相同，主要区别只是编辑数量的多少。

③合并时，只能在两条多段线的起始端点处合并，其他节点无效。

【例题6-22】对图6-82中的两条多段线进行编辑（A、B两点间距小于300），操作效果如图6-83所示。

①执行“编辑多段线”命令，命令行提示如下。

命令：_pedit

选择多段线或[多条（M）]：m↙ （选择多条多段线）

选择对象：找到1个

选择对象：找到1个，总计2个

选择对象：↙ （直接按<Enter>键，结束选择多条直线）

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：w↙（输入“w”，设置宽度）

指定所有线段的新宽度：5↙

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：j↙ （输入“j”，将多条多段线合并成一条多段线）

合并类型=延伸

输入模糊距离或[合并类型（J）]<0.0000>：j↙ （输入“j”，选择合并类型）

输入合并类型[延伸（E）/添加（A）/两者都（B）]<延伸>：a↙

（输入“a”，选择添加一条直线，使其合并）

合并类型=增加线段

输入模糊距离或[合并类型（J）]<0.0000>：300↙

多段线已增加4条线段

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：s↙ （输入“s”，将多段线转换为样条曲线）

输入选项[闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]：（按<Esc>键，退出命令）

②编辑后效果如图6-83所示。

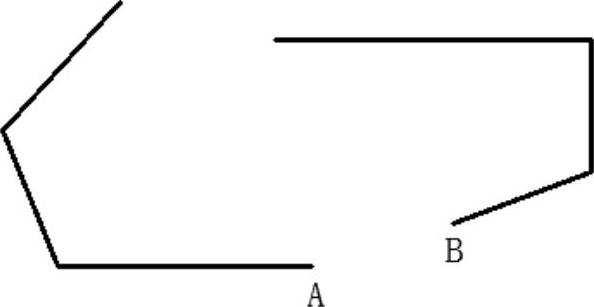

图6-82 例题6-22图例

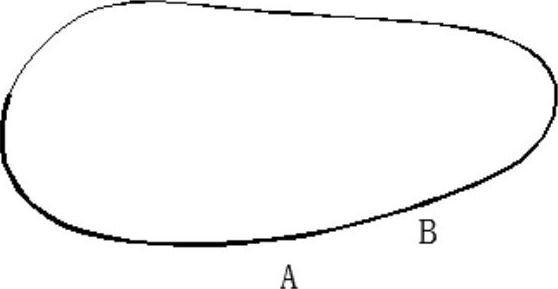

图6-83 编辑多段线效果
