要将直线、圆、椭圆、样条曲线等独立的对象合并为一个对象可用“合并”命令。

（1）调用命令方式

·下拉菜单：修改→合并。

·工具栏：“修改”工具栏（“合并”按钮）。

·命令：Join。

（2）功能

将选定的对象合并成为一个完整的对象。

（3）操作过程

调用该命令后，命令行提示如下。

选择源对象：（选择基础对象）

选择圆弧，以合并到源或进行[闭合（L）]：/选择要合并到源的直线：

（根据选择的是圆弧或直线的不同有不同的提示）

各选项含义如下。

·选择源对象：可以是直线、多段线、圆弧、椭圆弧、样条曲线或螺旋。

·选择要合并到源的对象：对象可以是直线、多段线或圆弧、椭圆弧、样条曲线或螺旋。根据选定的源对象，要合并到源的对象有所不同，其中：

“直线”可选择一条或多条直线合并到源，所选择直线对象必须共线，但是它们之间可以有间隙。

“多段线”对象可以是直线、多段线或圆弧，对象之间不能有间隙，并且必须位于与UCS的XY平面平行的同一平面上。

“圆弧”是选择一个或多个圆弧，或输入“L”闭合，将源圆弧转换成圆。圆弧对象必须位于同一假想的圆上，但是它们之间可以有间隙。

“椭圆弧”是选择椭圆弧以合并到源，或输入“闭合”选项将源椭圆弧闭合成完整的椭圆，椭圆弧必须位于同一椭圆上，但是它们之间可以有间隙。

“样条曲线”是选择要合并到源的样条曲线或螺旋，样条曲线和螺旋对象必须相接（端点对端点）。

“螺旋”是选择要合并到源的样条曲线或螺旋，螺旋对象必须相接（端点对端点）。

需要说明的是：

①要合并的直线必须具有相同的倾斜角。

②要合并的圆必须具有相同的圆心和半径。

③要合并的椭圆必须具有相同的长、短半轴。

④合并两条或多条圆弧时，将从源对象开始按逆时针方向合并圆弧。

⑤合并两条或多条椭圆弧时，将从源对象开始按逆时针方向合并椭圆弧。

⑥与拉长、延伸等命令实现对象的拉长不同，用合并命令拉长的对象是一个对象。(www.chuimin.cn)

【例题6-17】将如图6-54所示直线A、B，圆弧C、D，椭圆弧E，直线F、圆弧G分别进行合并操作。

①对直线进行合并，单击“修改”工具栏中的“合并”按钮，命令行提示如下。

命令：_join选择源对象或要一次合并的多个对象：找到1个（选择直线A）

选择要合并的对象：找到1个，总计2个（选择直线B）

选择要合并的对象：↙ （结束选择对象）

已合并0个对象，操作中放弃了2个对象（由于两条直线不共线，所以无法合并）

②对圆弧进行合并，单击“修改”工具栏中的“合并”按钮，命令行提示如下。

命令：_join选择源对象或要一次合并的多个对象：找到1个（选择圆弧C）

选择要合并的对象：找到1个，总计2个（选择圆弧D）

选择要合并的对象：↙ （结束选择对象）

已合并0个对象，操作中放弃了2个对象（由于两圆弧没有位于同一圆上，所以无法合并）

③对椭圆弧进行合并，单击“修改”工具栏中的“合并”按钮，命令行提示如下。

命令：_join选择源对象或要一次合并的多个对象：找到1个（选择椭圆弧E）

选择要合并的对象：↙ （结束选择对象）

选择椭圆弧，以合并到源或进行[闭合（L）]：l↙ （提示选择的是椭圆弧，对其进行闭合）

已成功地闭合椭圆。（椭圆弧闭合成椭圆）

④对直线和圆弧进行合并，单击“修改”工具栏中的“合并”按钮，命令行提示如下。

命令：_join选择源对象或要一次合并的多个对象：找到1个（选择直线F）

选择要合并的对象：找到1个，总计2个（选择圆弧G）

选择要合并的对象：↙ （结束选择对象）

2个对象已转换为1条多段线（合并成功）

合并后的图形如图6-55所示。

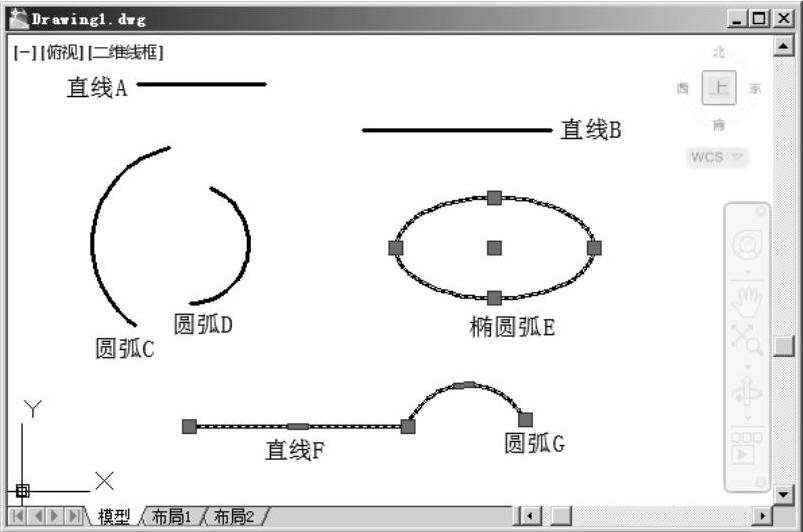

图6-54 例题6-17图例

图6-55 合并后的效果
