AutoCAD2012中文版应用教程：拉伸与移动
【摘要】：若把某一个图形全部窗选中则“拉伸”命令相当于“移动”命令。图6-46 例题6-14图例单击“修改”工具栏中的“拉伸”按钮，命令行提示如下。以交叉窗口或交叉多边形选择要拉伸的对象...选择对象：指定对角点：选择对象：↙指定基点或[位移]<位移>：指定第二个点或<使用第一个点作为位移>：图6-47 交叉窗选方式选择对象示意图1
在AutoCAD中，拉伸和拉长工具都可以改变对象的大小，所不同的是拉长操作只改变对象的长度，且不受边界的限制。可用以拉长的对象包括直线、弧线和样条曲线等；而拉伸操作可以一次框选多个对象，拉伸不仅改变对象的大小，同时改变对象的形状。
（1）调用命令方式
·下拉菜单：修改→拉伸。
·命令：Stretch。
（2）功能
用于移动或拉伸对象。
（3）操作过程
调用该命令后，命令行提示如下。
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象： （以交叉窗选方式选择对象）
指定对角点：
选择对象：↙ （按<Enter>键结束选择对象）
指定基点或[位移（D）]<位移>： （确定基点位置）
指定第二个点或<使用第一个点作为位移>：（拾取其他点作为位移连线的第二个点）(www.chuimin.cn)
需要说明的是：要拉伸对象时，必须用交叉窗选的方式选择对象。若把某一个图形全部窗选中则“拉伸”命令相当于“移动”命令。
【例题6-14】对如图6-46所示的图形进行拉伸操作。

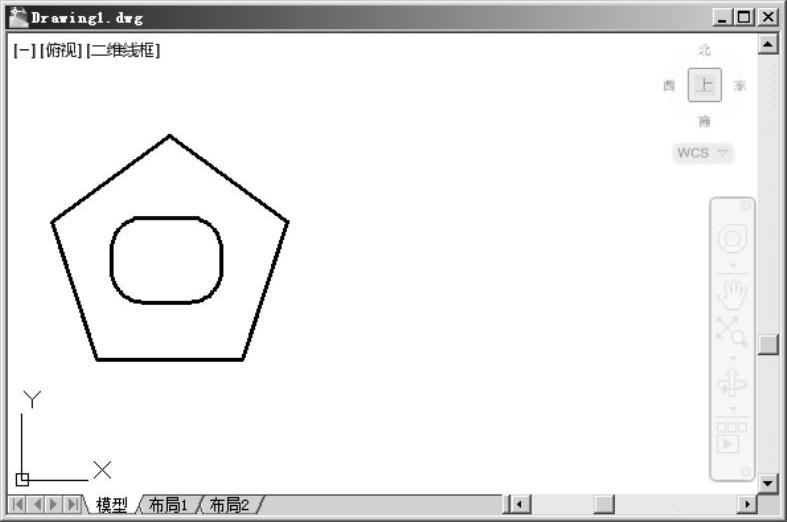

图6-46 例题6-14图例
单击“修改”工具栏中的“拉伸”按钮，命令行提示如下。
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象：（以交叉窗选方式选择对象，此时要注意窗选的范围，范围不同则拉伸的效果也不同，如图6-47、6-48、6-49所示）
指定对角点：
选择对象：↙（直接按<Enter>键，结束选择命令）
指定基点或[位移（D）]<位移>：（通过捕捉功能捕捉到圆角矩形右侧圆心为基点）
指定第二个点或<使用第一个点作为位移>：（水平拾取一点作为位移连线的第二个点）

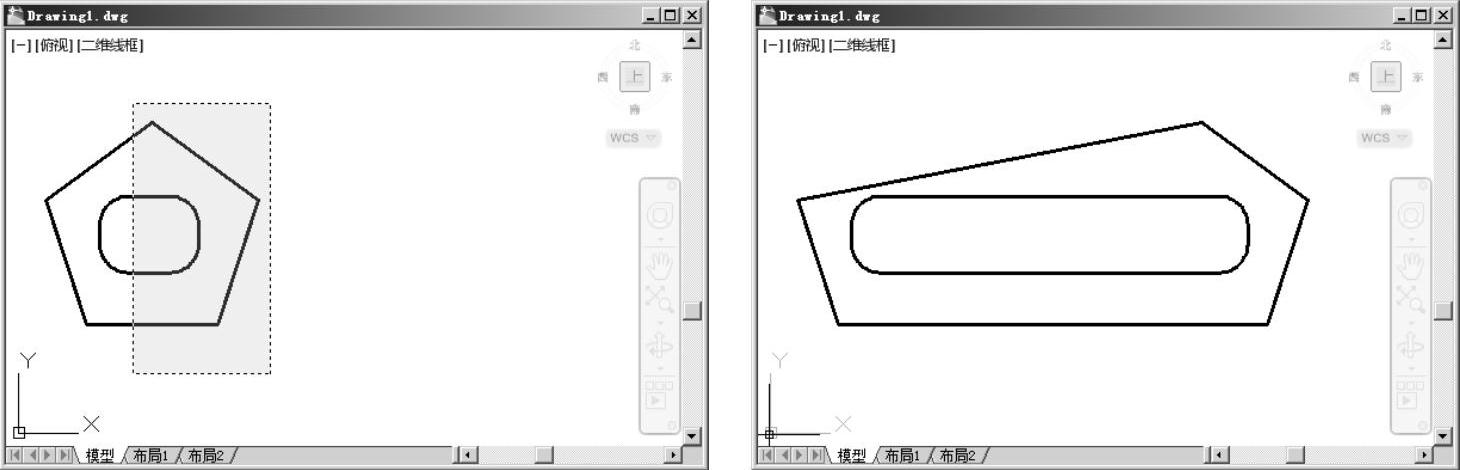

图6-47 交叉窗选方式选择对象示意图1
