要将对象延伸到指定的边界,可用“延伸”命令。
(1)调用命令方式
·下拉菜单:修改→延伸。
·命令:Extend。
(2)功能
将选择的对象延长至选择的边界。
(3)操作过程
调用该命令后,命令行提示如下。
当前设置:投影=UCS,边=无
选择边界的边...
选择对象或<全部选择>: (选择要延伸到的边界,若直接按<Enter>键默认对象所遇到的
第一个边界)
选择对象:↙(按<Enter>键结束选择对象)
选择要延伸的对象,或按住Shift键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:(选择要延伸的对象)
……(www.chuimin.cn)
选择要延伸的对象,或按住Shift键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:↙(直接按<Enter>键,结束选择命令)
提示中“栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)”各选项含义与“修剪”命令中的各含义相同,这里不再赘述。
【例题6-12】将图6-42中直线12的端点2延伸至直线b。
单击“修改”工具栏中的“延伸”按钮,命令行提示如下。
当前设置:投影=UCS,边=无
选择边界的边...
选择对象或<全部选择>: (选择直线b)
选择对象:↙ (直接按<Enter>键,结束选择命令)
选择要延伸的对象,或按住Shift键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:(选择靠近端点2一侧的直线上任意一点)
选择要延伸的对象,或按住Shift键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:↙(直接按<Enter>键,结束选择命令)延伸后的图形如图6-43所示。

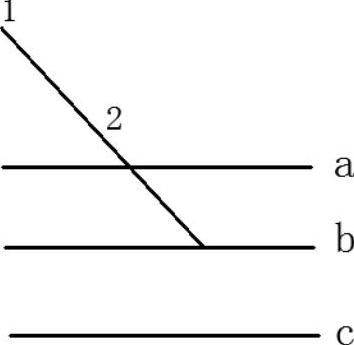

图6-42 例题6-12图例
图6-43 进行延伸操作后的效果
