要将对象中不需要的部分进行剪切,可用修剪命令。
(1)调用命令方式
·下拉菜单:修改→修剪。
·命令:Trim。
(2)功能
将选择的对象修剪至选择的边界。
(3)操作过程
调用该命令后,命令行提示如下。
当前设置:投影=UCS,边=延伸(当前模式)
选择剪切边...
选择对象或<全部选择>: (选择要修剪到的边界)
……
选择对象:↙(按<Enter>键结束选择对象)
选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: (单击要修剪的对象)
……
选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删 除(R)/放弃(U):↙(按<Enter>键结束选择点选要修剪的对象)
各选项含义如下。
·选择要修剪的对象:默认选项,直接选取要修剪的对象。
·按住Shift键选择要延伸的对象:此时,由修剪功能变为延伸功能。
·栏选(F):用该方式选择要延伸的对象时,与栏相交的对象被延伸,但栏只能有一个转折点。
·窗交(C):用该方式选择要延伸的对象时,只有与矩形的边且可通过对角线逆时针旋转而成的那条边相交的对象才能被延伸。(www.chuimin.cn)
·投影(P):指定修剪对象时所使用的投影方式。
·边(E):用于设置隐含边界设置模式。
·删除(R):删除选定的对象。它是用来删除不需要的对象的简便方式,而无须退出修剪命令。
·放弃(U):放弃最近通过“修剪”命令所做的更改。
需要说明的是:选择对象时,要将需要剪切的和其边界对象都选中,用窗交的方式可加快选择的速度。
【例题6-11】对如图6-40所示的五角星进行修剪操作。
单击“修改”工具栏中的“修剪”按钮,命令行提示如下。
当前设置:投影=UCS,边=无
选择剪切边...
选择对象或<全部选择>:(依次选择五角星的五条边为边界,或者直接按<Enter>键默认最近的边为边界)
……
选择对象:(直接按<Enter>键,结束选择命令)
选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:(依次选择五角星中间的多余线段)
……
选择要修剪的对象,或按住Shift键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:↙(直接按<Enter>键,结束选择命令)
修剪后的图形如图6-41所示。

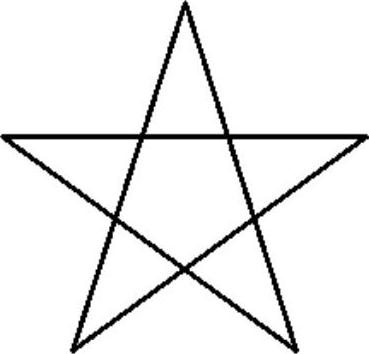

图6-40 例题6-11图例

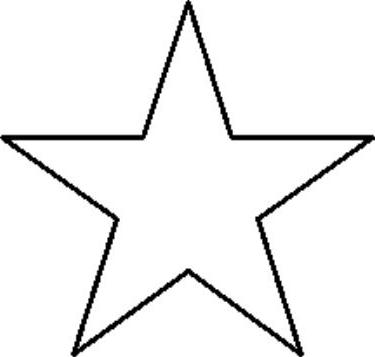

图6-41 进行修剪操作后的效果
