要将对象以指定的某一基点进行指定角度的旋转,可以使用“旋转”命令。
(1)调用命令方式
·下拉菜单:修改→旋转。
·命令:Rotate。
(2)功能
将选择的对象旋转指定的角度。
(3)操作过程
调用该命令后,命令行提示如下。
UCS当前的正角方向:ANGDIR=逆时针 ANGBASE=0(当前模式)
选择对象:(选择要旋转的一个或多个对象,直接选择或窗口选择均可)
……
选择对象:↙(按<Enter>键结束选择对象)
指定基点:(指定旋转的基点,即对象绕该点旋转)
指定旋转角度,或[复制(C)/参照(R)]<默认值>:(直接输入角度或以参照方式定义选择角度)
需要说明的是:进行旋转角度输入时,输入正数为顺时针旋转,输入负数为逆时针旋转。用参照(R)的方式旋转角度,实体所旋转的角度为“新角度减去参考角”。
【例题6-8】将图6-33中的正方形绕矩形中心点逆时针旋转160°。
单击“修改”工具栏中的“旋转”按钮,命令行提示如下。
命令:_rotate
UCS当前的正角方向:ANGDIR=逆时针 ANGBASE=0
选择对象:指定对角点:找到4个 (选择正方形)
选择对象:↙ (按<Enter>键,结束选择对象)
指定基点: (通过对象捕捉追踪,捕捉到矩形中心点,如图6-34所示)
指定旋转角度,或[复制(C)/参照(R)]<0>:160↙ (输入旋转角度)
旋转后的图形如图6-35所示。(www.chuimin.cn)
图6-33 例题6-8图例
图6-34 指定基点
【例题6-9】对图6-36所示的直线AB进行旋转,要求直线AB经过旋转后平行直线CD。
单击“修改”工具栏中的“旋转”按钮,命令行提示如下。

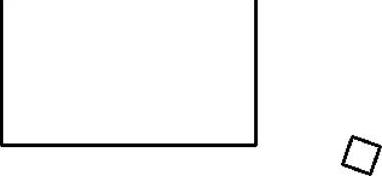

图6-35 进行旋转操作后的效果
UCS当前的正角方向:ANGDIR=逆时针ANGBASE=0
选择对象: (选择直线AB)
选择对象:↙ (直接按<Enter>键,结束选择命令)
指定基点: (通过自动捕捉功能捕捉到B点)
指定旋转角度,或[复制(C)/参照(R)]<0>:r↙(选择“参照”方式旋转角度)
指定参照角<0>: (通过自动捕捉功能捕捉到B点)
指定第二点: (拾取直线AB上任一个点)
指定新角度或[点(P)]<0>:p (将要通过给定点给定新角度)
指定第一点: (通过自动捕捉功能捕捉到C点)
指定第二点: (拾取直线CD上任一个点)
旋转后的图形如图6-37所示。

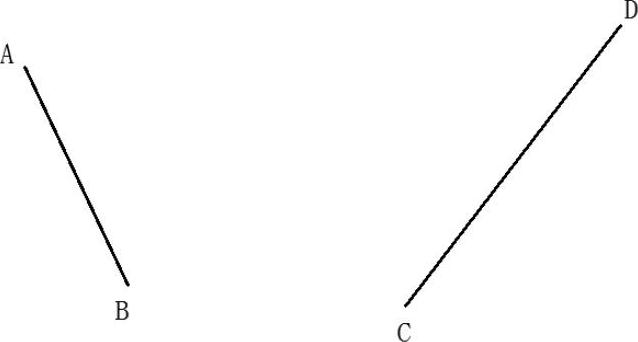

图6-36 例题6-9图例

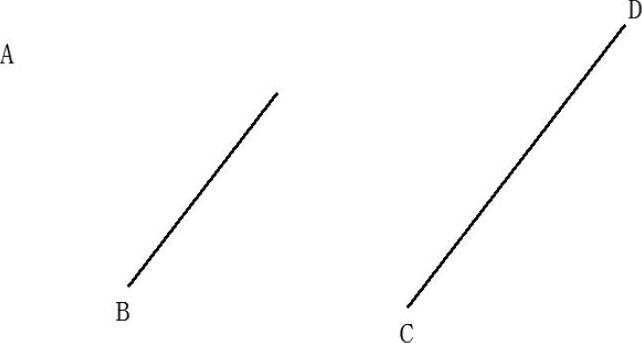

图6-37 进行旋转操作后的效果
