移动是指改变原有图形对象的位置，而不改变对象的方向、大小和性质等。

（1）调用命令方式

·下拉菜单：修改→移动。

·工具栏：“修改”工具栏（“移动”按钮）。

·命令：Move。

（2）功能

将绘制好的图形移动到其他位置。

（3）操作过程

调用该命令后，命令行提示如下。选择对象：（选择要一个或多个要移动的对象，直接选择或窗口选择均可）…… 选择对象：↙ （按<Enter>键结束选择对象）指定基点或[位移（D）]<位移>：（指定一个点为位移的基点）指定第二个点或<使用第一个点作为位移>：（确定要移动到的点）(www.chuimin.cn)

【例题6-7】将图6-31中的多边形移动到图6-32中所示的位置。

单击“修改”工具栏中的“移动”按钮，命令行提示如下。选择对象：（选择多边形）选择对象：↙（直接按<Enter>键，结束选择对象）指定基点或[位移（D）]<位移>：（通过自动捕捉，捕捉到图6-31中A点作为基点）指定第二个点或<使用第一个点作为位移>：（通过对象捕捉追踪，沿水平方向捕捉到图6-32中的A点）

移动后的图形如图6-32所示。

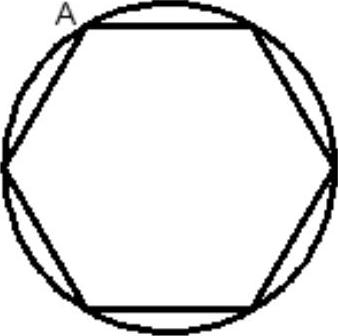

图6-31 例题6-7图例

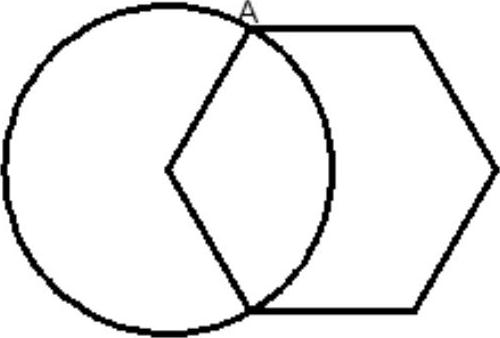

图6-32 进行移动操作后的效果
